化学家和晶体学家可以立即进行结构分析。
使用电子衍射的集成平台

XtaLAB Synergy-ED 是 Rigaku 和 JEOL 核心技术协同创建的全新电子衍射仪。
Rigaku的高速、超灵敏检测器HyPix-ED和涵盖从测量到结构分析的所有内容的软件“CrysAlisPro for ED”，集成了JEOL多年来完善的电子束生成和控制技术，通过集成从选择到数据收集和分析的流程来测量样品（纳米晶体），即使是缺乏电子显微镜和传统所需专业知识的非专家，也可以测量样品（纳米晶体）。晶体学可以方便地利用电子衍射进行结构分析。

功能

XtaLAB Synergy-ED 的优势

到目前为止，使用 3DED/MicroED 进行结构分析的唯一方法是使用电子显微镜附带的相机和软件获得衍射图案，然后使用单独的晶体学软件处理数据。

许多相机专门用于获取电子显微镜图像，通常不适合获取单晶结构分析所需的高质量电子衍射图案。基于业界成熟的直接曝光型光子计数检测器“HyPix”的电子测量兼容版本“HyPix-ED”和数据测量和处理软件“CrysAlisPro”的3DED/MicroED。软件“CrysAlisPro for ED”已开发并安装在 XtaLAB Synergy-ED 上。

XtaLAB Synergy-ED 与电子衍射仪本身、HyPix-ED 和 CrysAlisPro for ED 完全集成，可以使用“CrysAlisPro for ED”轻松执行从样品选择到衍射数据采集和结构分析的一系列任务。获取的数据立即发送到分析程序，从而获得结构分析结果。因此，具有单晶X射线结构分析经验的研究人员从安装XtaLAB Synergy-ED之日起就可以使用3DED/MicroED获得对称材料的晶体结构。

XtaLAB Synergy-ED 的主要特点

提供从数据测量到晶体结构测定的无缝工作流程

XtaLAB Synergy-ED 使用电子束可视化原子和分子的三维结构，实现从测量到分析的无缝流程。
CrysAlisPro for ED 可让您轻松执行从样品选择到衍射数据采集和结构分析的一系列任务。
这是Rigaku的超灵敏高速探测器“HyPix-ED”和单晶结构分析软件“CrysAlisPro for ED”与JEOL在透射电子显微镜中培育的技术相结合的结果。

利用电子衍射的强度，可以测量纳米尺寸的晶体，甚至可以确定数百纳米或更小的微晶体的结构

单晶电子衍射结构分析并不是单晶X射线结构分析的替代技术。这是一种专门用于确定 X 射线衍射难以测量的微晶结构的分析方法。之所以能够在微晶体中进行测量，是因为电子束与原子之间的相互作用比 X 射线强数千至数万倍。强相互作用既有优点也有缺点。缺点之一是可测量的晶体尺寸（厚度）存在上限。 3DED/MicroED 可以测量的晶体尺寸（厚度）的上限是低于 X 射线测量极限的微晶体。就可测量的晶体尺寸而言，两种方法并不重叠，而是互补的分析方法。

通过开发专门用于电子衍射的电子衍射仪来加快和简化测量时间

3DED/MicroED 使用通用透射电子显微镜，需要电子显微镜的知识和技巧来进行透射图像采集和电子衍射的设置，并且对于不熟悉电子显微镜的用户来说通常难以操作。因此，XtaLAB Synergy-ED在功能上专门作为电子衍射仪而不是电子显微镜，并且基于成熟的X射线衍射“CrysAlisPro”，通过将其与针对电子衍射优化的“CrysAlisPro for ED”集成，可以用一个软件执行从晶体选择到数据测量、数据处理和结构分析的所有操作。使用单晶X射线结构分析的研究人员将能够立即开始对只能获得纳米尺寸晶体的物质进行结构分析。

使用过单晶X射线结构分析的研究人员可以立即开始使用它。无需电子显微镜知识

通过整合从选择测量样品（纳米晶体）到数据收集和分析的流程，即使是缺乏电子显微镜和晶体学传统所需专业知识的非专家也可以轻松使用电子衍射。

使用 XtaLAB Synergy-ED 进行结构分析

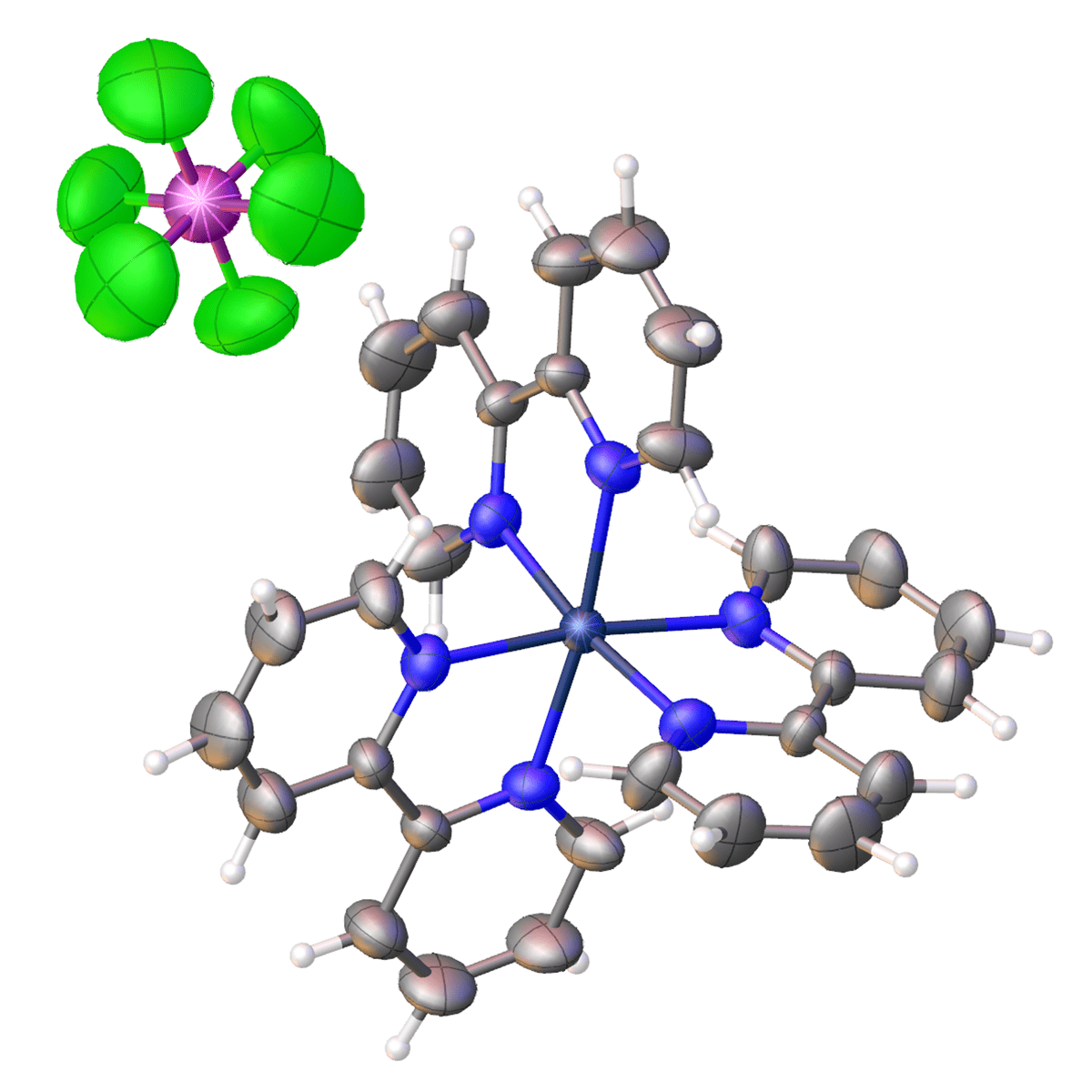

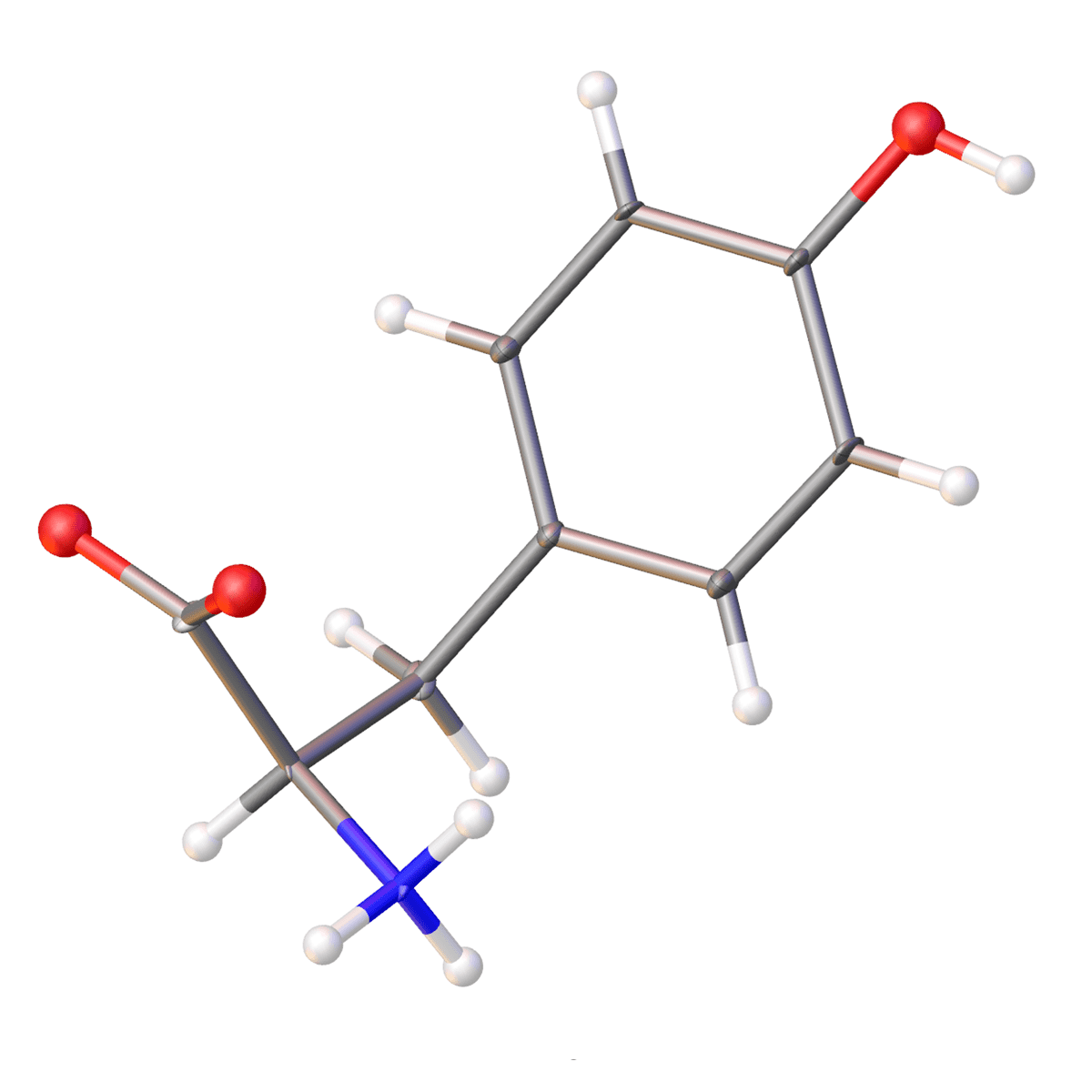

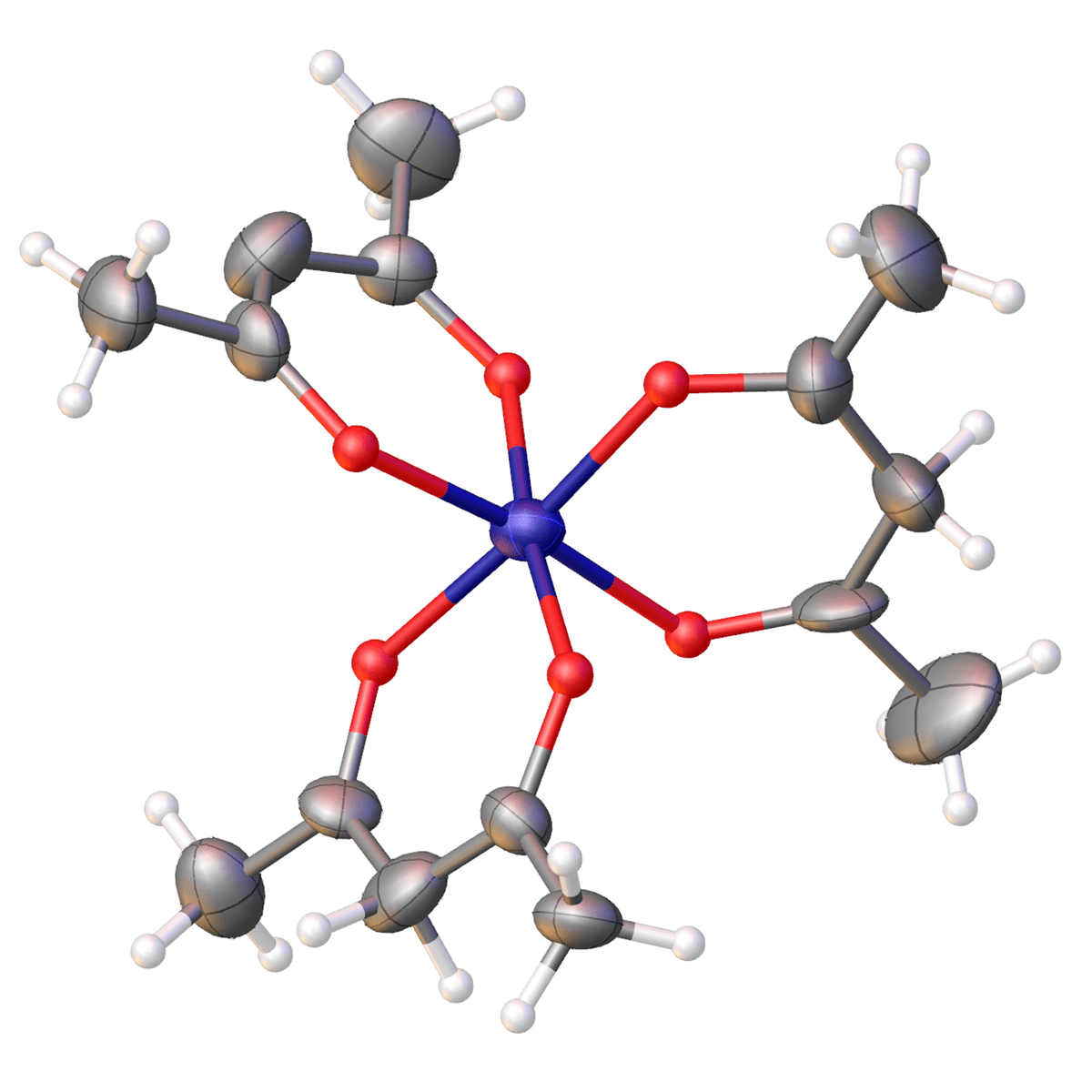

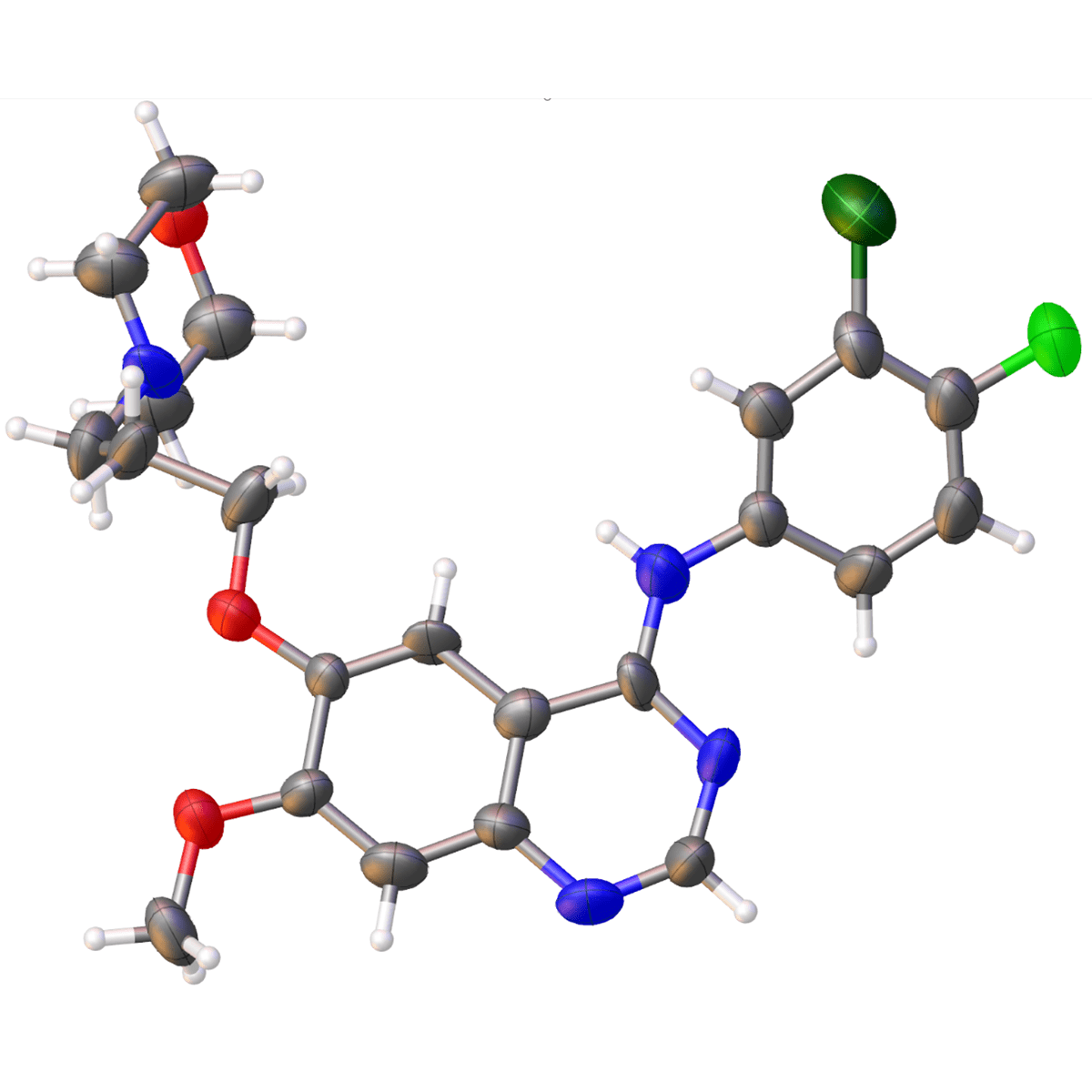

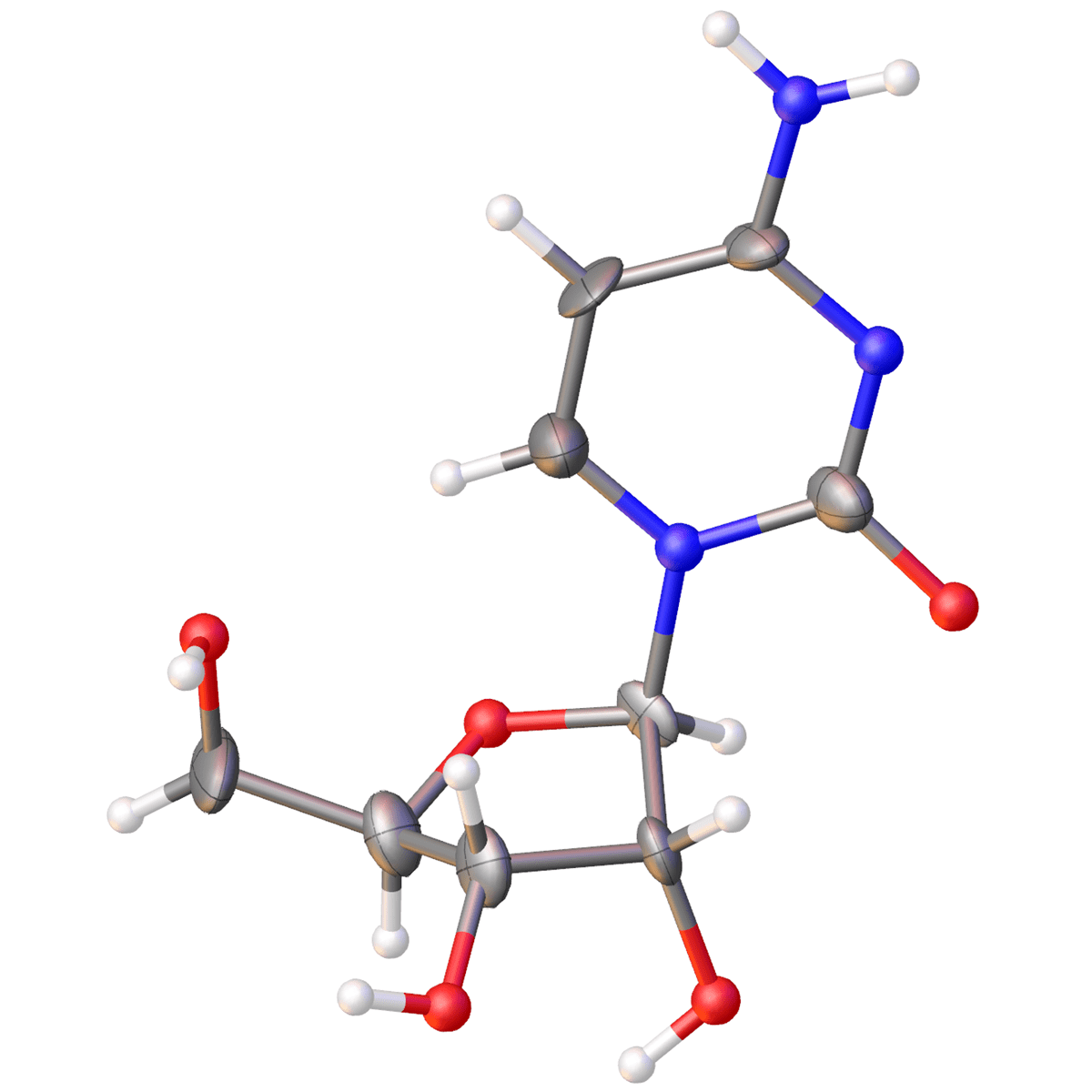

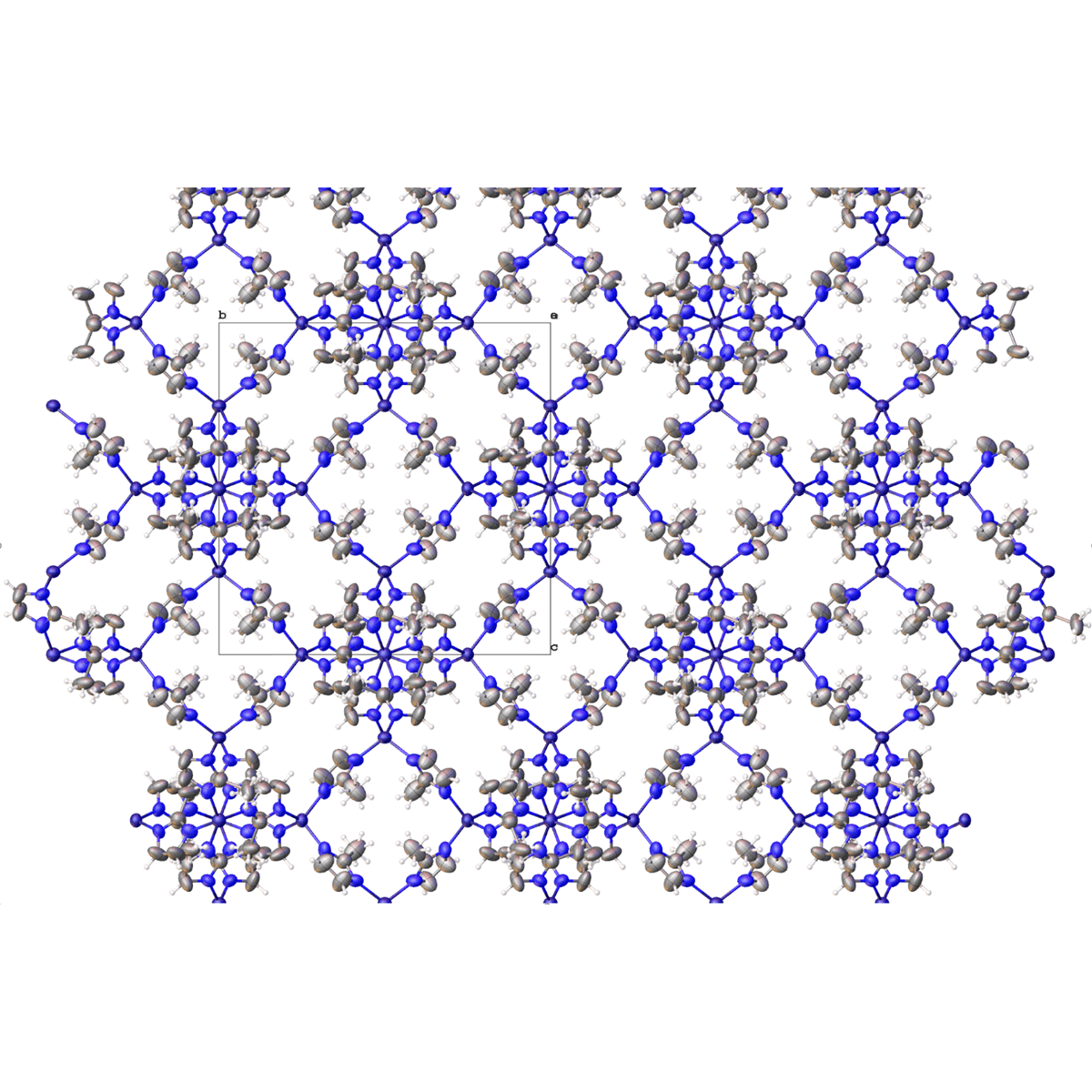

自推出以来，XtaLAB Synergy-ED 经历了连续的建设决策。已经通过电子衍射从纳米晶体中确定了 100 多种结构。我们分析各种样品，包括 MOF、有机分子和每个晶胞包含多达 1,600 个原子的结构。

注意：仅基于运动学理论进行细化

图1：a）迄今为止分析的结构的每个晶胞所包含的原子数，b）基于动力学理论精修得到的R值

XtaLAB Synergy-ED 支持短晶格和长晶格，以及各种成分样品中的极小晶体。

硬件

规格/选项

产品名称	XtaLAB Synergy-ED
分析方法	单晶电子衍射法
主要特点	电子衍射专用设备。 HPC探测器、高精度、高倾斜样品轴CrysAlisPro-ED，集成电子衍射软件平台，配备电子衍射结构分析所需的所有功能
探测器	高速、高灵敏度电子直接计数检测器HyPix-ED
电子束源	200 kV
测角仪	一轴旋转
计算机	外部 PC，MS Windows® 操作系统
