曾经只存在于科幻电影中的太空旅行即将成为现实。但是，这仍然不是每个人都能轻松负担得起的金额。太空旅行昂贵的原因之一是乘坐火箭旅行的成本。
JEOL 使用电子束的增材制造技术它有可能显着降低火箭开发和制造成本以及燃料成本。电子束金属3D打印机“JAM-5200EBM”是高质量和高度可重复的建模，多个部件的集成，通过减轻重量降低燃料消耗并提高产量，可以降低成本并缩短开发周期。
JEOL 增材制造技术的创新正在以前所未有的速度前进。
让我们将太空变为现实。用电子束改变世界
JEOL 增材制造技术

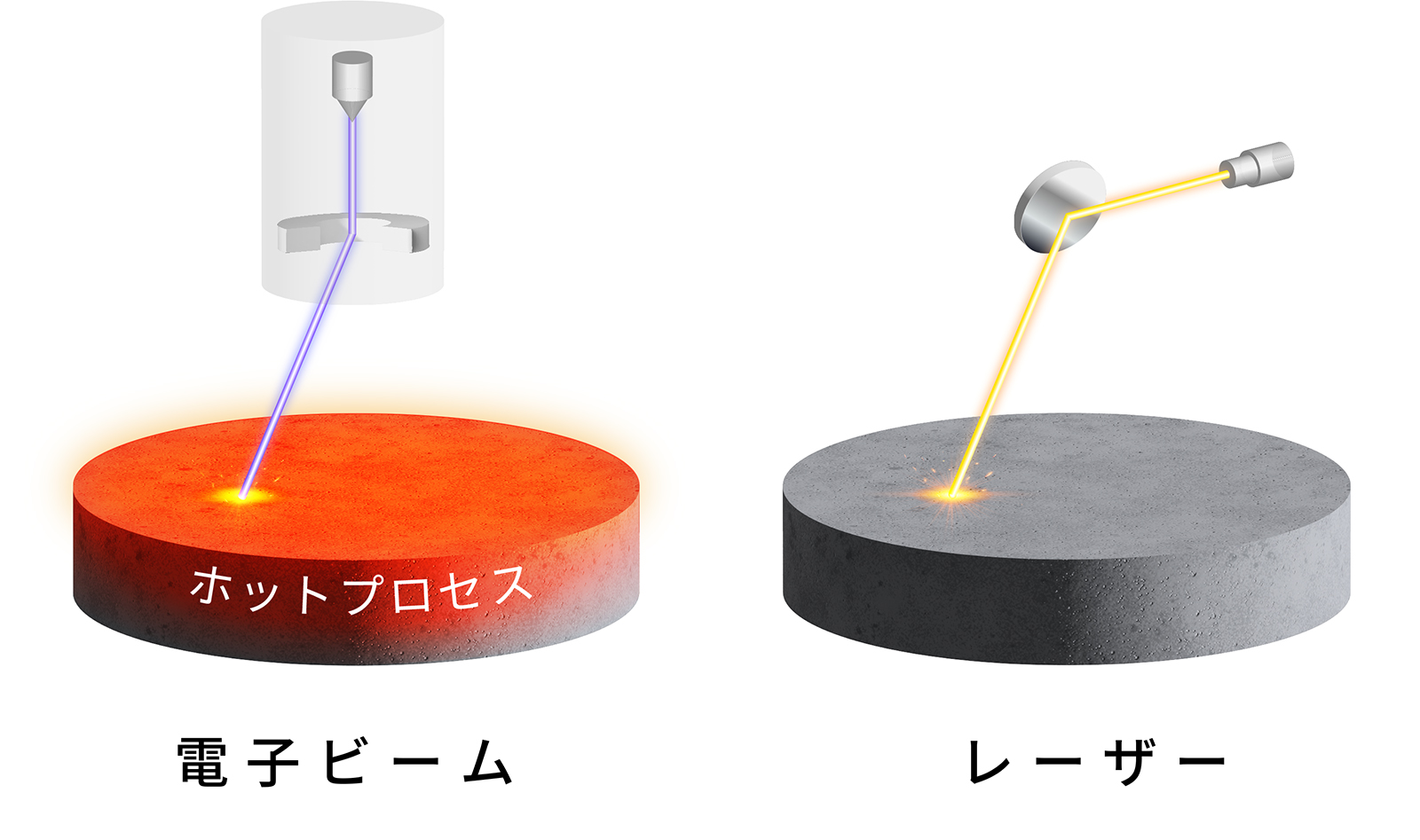

JEOL 应用通过开发世界最高性能电子显微镜和用于半导体制造的电子束光刻设备而培育的电子束控制技术，开发出能够生产高输出、高速、高密度和高强度零件的电子束金属 3D 打印机。它通过提高生产率来降低成本和设计自由度。
可用时间超过 1,500 小时
长寿命阴极无氦，防烟电子束金属3D打印机

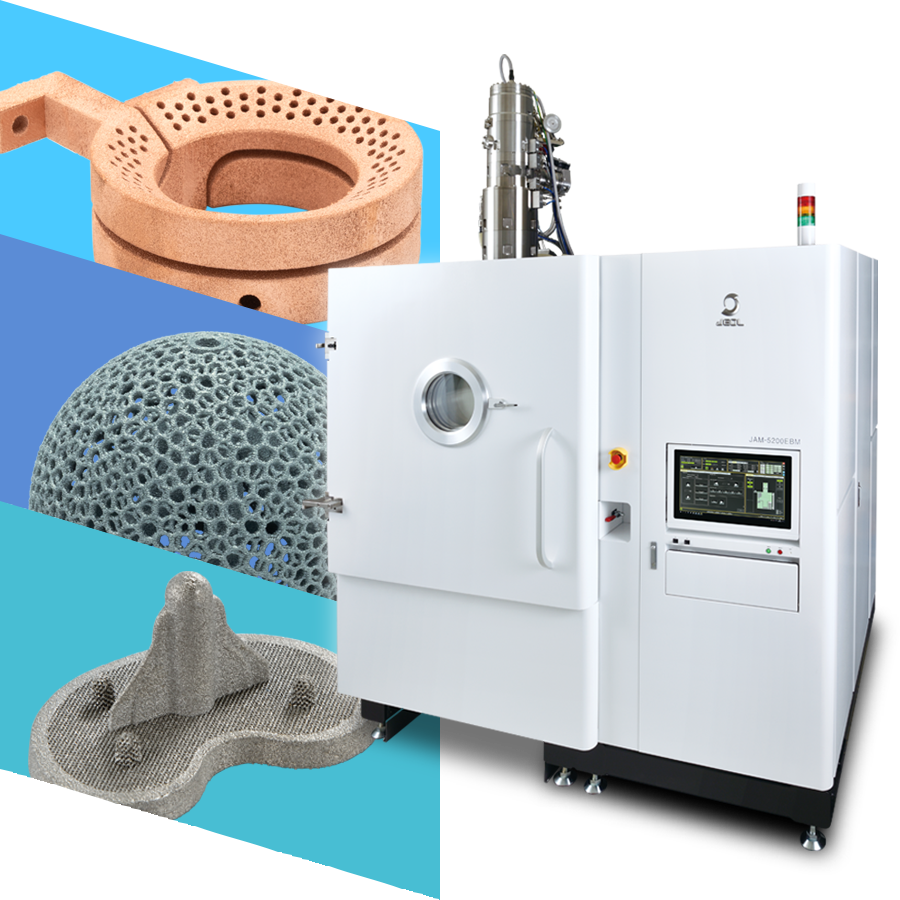

JAM-5200EBM
主要特点
- 高功率（高达 6 kW）
- 长寿命阴极（超过1,500小时）
- 粉床表面加热（最高1,100℃以上）
- 粉末飞散防止机构“e-Shield”
- 电子束自动调节功能
- 远程监控系统
-
长寿命阴极
其使用寿命超过 1,500 小时。显着减少更换阴极所需的停机时间。长寿命的秘诀在于 JEOL 通过使用电子束的制造设备培育出的独特真空技术。
-
无氦气&防止粉末飞散机构“电子盾”
无需氦气来防止烟雾。我们独特的粉末飞散防止机制“e-Shield”和我们独特的扫描策略避免了烟雾现象。由于不需要氦气，不仅可以在洁净的空间中以低成本进行打印，而且阴极表面不易损坏，可以持续照射稳定的电子束，将打印质量保持到底。
-

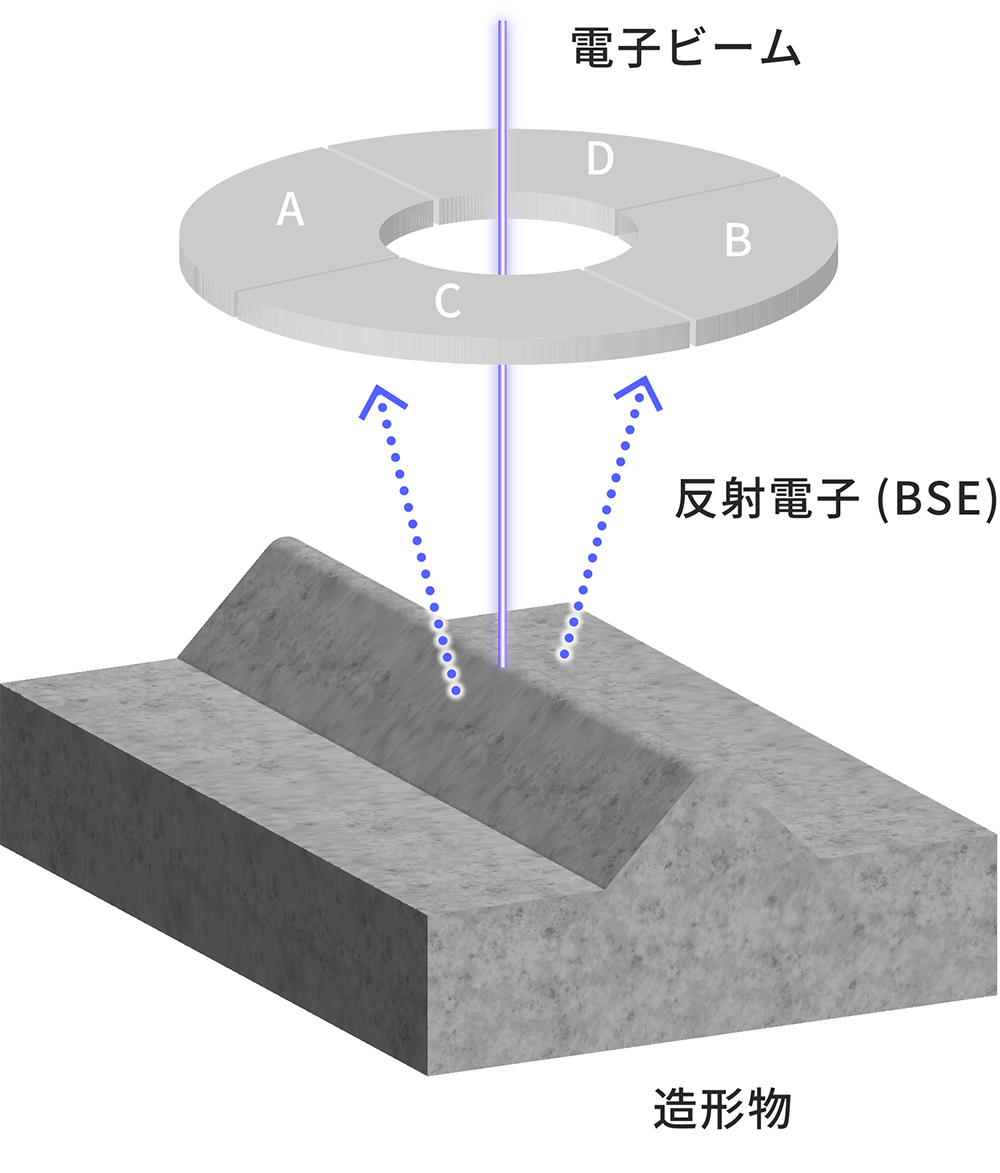

电子束
自动调整功能利用电子显微镜和半导体制造电子束光刻设备培育的技术，即使电子束照射位置发生变化，我们也会自动校正电子束焦点和形状的扭曲，从而在整个打印区域实现高质量和高再现性的建模。
光束校正图像，左：未校正，右：自动校正（JAM-5200EBM） -
远程监控系统
可以通过远程监控系统随时检查打印状态和设备状态。
-
生态
可持续走向社会的实现我们正在努力实现一个生态友好和可持续发展的社会，通过一次打印多个零件，不浪费材料，因为几乎没有切割，并重复使用金属粉末。
技术数据JAM-5200EBM
主要规格
| 建模方法 | 粉末床法（粉末床熔融粘合） |
|---|---|
| 进程 | 热加工 |
| 建筑范围 | 最大φ250毫米×400毫米（高） |
| 电子束输出 | 高达 6 kW |
| 粉床表面加热 | 高达 1,100°C 或更高 |
| 阴极寿命 | 1,500 小时或更长 |
| 粉末飞散防止单元 | 电子盾 |
| 引入气体（用于防烟） | 不必要 |
| 腔室压力（熔化时） | 1×10-2帕或更少 |
| 电子束校正 | 自动（聚焦/散光/位置失真） |
| 数据格式 | STL |
| 电源 | 三相200V（±10%）35kVA |
| 质量 | 4,900 公斤 |

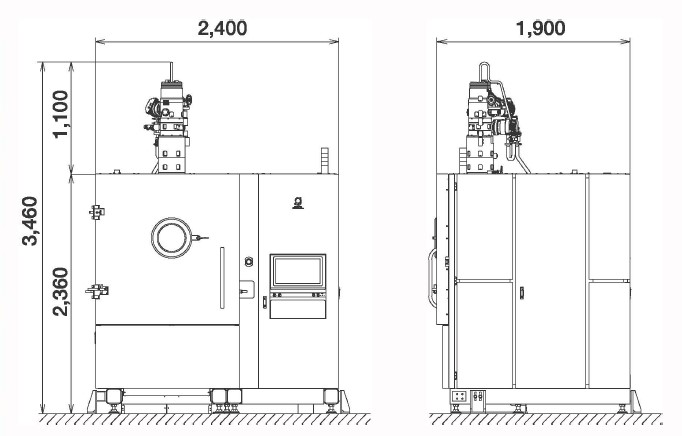

外部尺寸
AM 样品JAM-5200EBM
构建示例

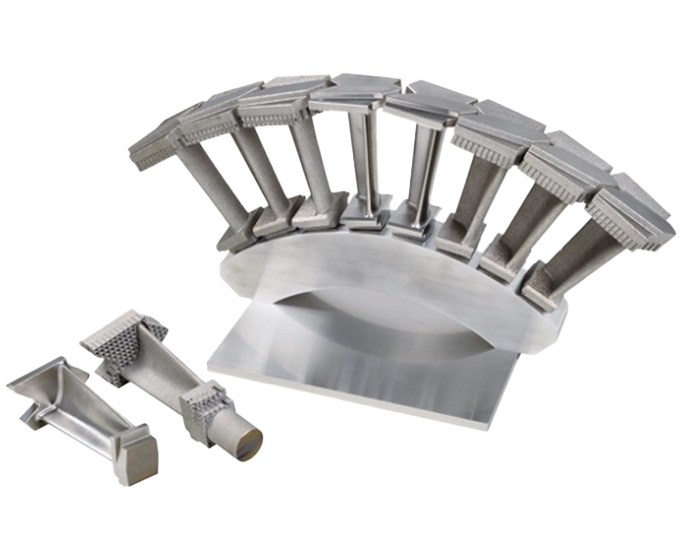

喷气发动机低压涡轮叶片（仿制品）
材质：Ti-6Al-4V
高度：400 毫米
同时成型12件

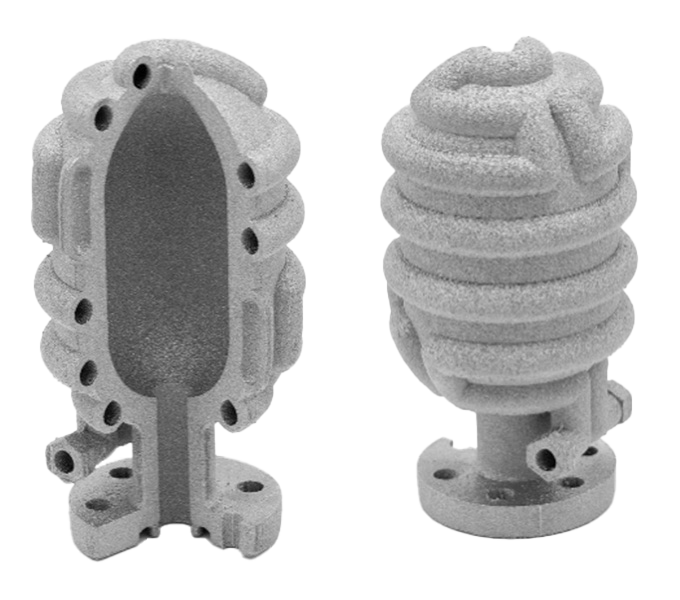

电子枪室（右侧：约轻25%）
材质：Ti-6Al-4V
尺寸：直径 230 毫米 x 高度 185 毫米

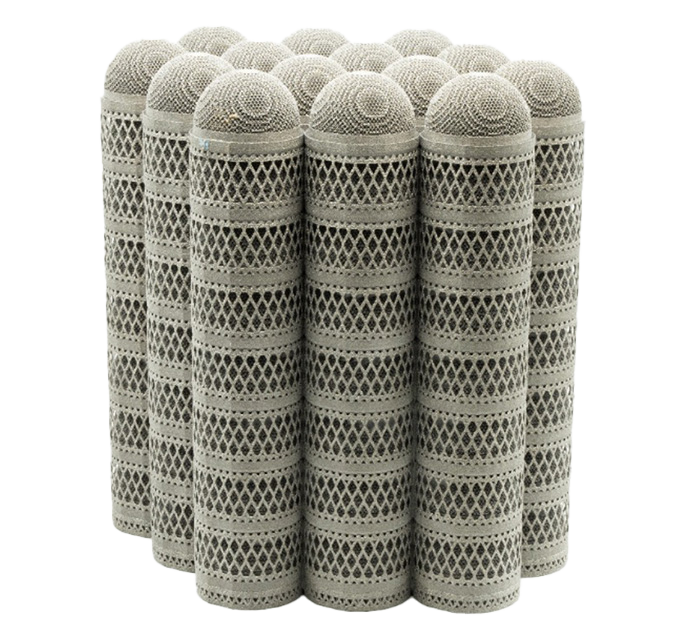

Choko（190 件）
材质：Ti-6Al-4V
高度：400 毫米
叶轮
材质：镍基高温合金718
直径170毫米

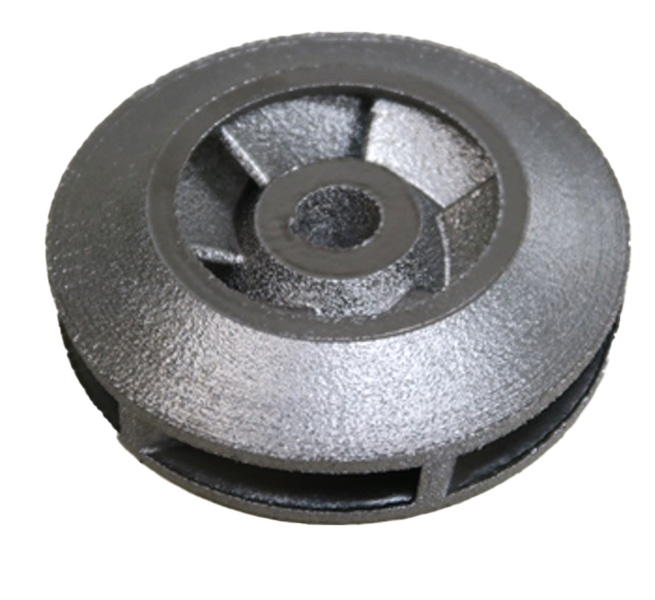

闭式叶轮
材质：镍基高温合金718
直径100毫米
水平构建（无角度）
CAD 数据提供者：Barnes Global Advisors

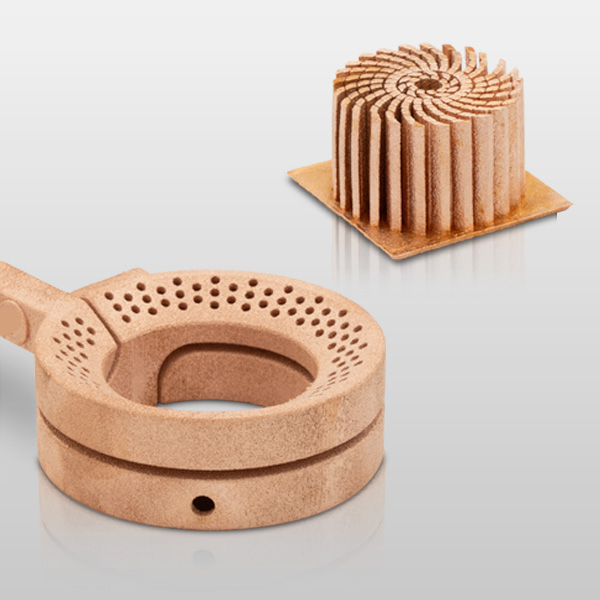

散热器
材质：纯铜
尺寸：100毫米×100毫米
低成本、高可靠性、高速、高精度电子束金属3D打印机
新能源与产业技术发展组织
NEDO实际应用文档
一个纪录片项目，记录如何利用 NEDO 项目开发的技术。
通过对相关人员的采访，我们深入了解电子束金属3D打印机的研发过程，如何克服挑战，以及世界最高水平的产品是如何实现的。 （前往NEDO实际应用文档页面。）
电子束金属3D打印机带来材料开发的革命
- 摆脱数千年的遗产
东北大学材料研究所工艺工程研究部千叶明彦教授
使用 3D 打印机制造金属零件的增材制造技术。它有望彻底改变需要强度和可靠性的飞机和火箭部件。我们向日本金属增材制造技术的领军人物、东北大学金属研究所的千叶明彦教授询问了其可能性。
