天游线路检测中心 核磁共振波谱仪
ECZ 夜光™
(JNM-ECZL系列)
傅里叶变换核磁共振装置

ECZ Luminous™（JNM-ECZL 系列）是一款配备尖端数字和高频技术的 FT NMR 仪器。

高度集成、高速、高精度的数字高频控制电路智能收发系统，使光谱仪更加紧凑和高度可靠。
虽然它的尺寸与传统低场溶液核磁共振设备相同，但它能够进行高场和固态核磁共振测量。

新功能多频驱动系统甚至可以使用标准配置的光谱仪进行多次共振测量，从而提供更广泛的解决方案。

功能

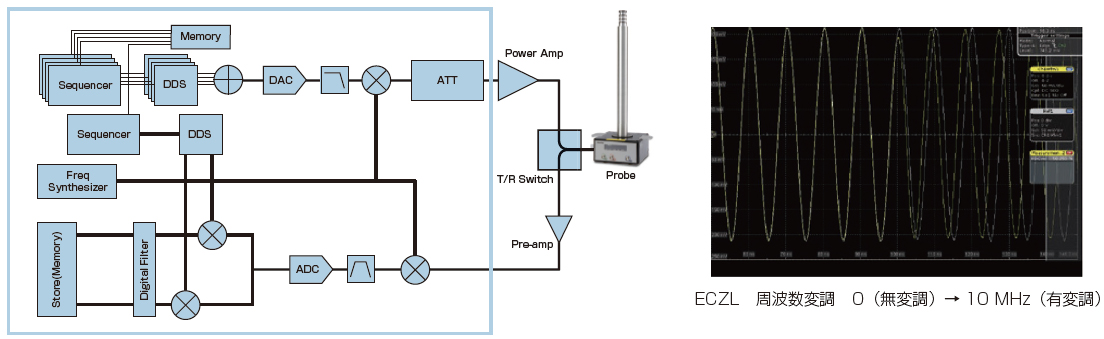

高度集成的数字技术和高频技术STS（智能收发器系统）

它沿用了上一代型号JNM-ECZ系列采用的数字高集成度和高频技术STS（智能收发器系统）。定序器、DDS（直接数字合成器）、FSU（频率合成器单元）、发送器、接收器、采集单元和门控制单元集成在一块 RF（射频）收发器板上。射频收发板上配置2个4频源单元（高频和低频各1个）和1个接收器。标准配置设备共配备8个频率源和1个接收机。

这相当于将 NMR 设备的基本配置整合到一块板上。 ECZ Luminous™ 可以将此 RF 收发器板扩展到四个，支持多达 8 个 32 频率源和四个接收器。

此外，STS中的发送和接收系统具有使用直接转换方法的灵活频率转换，可以根据目标频率实现高效且最佳的信号发送和接收。

高速精密数字控制全部低至5 ns

ECZ Luminous™ 定序器可实现高速控制，频率、相位和幅度调制的最小控制时间分辨率为 5 ns。此外，它还配备了数字正交检测（DQD）电路，可以在发射和接收系统中同步或异步执行动态频率和相位调制。这使得信号处理具有高功能和高自由度，并有望应用于近年来变得越来越重要的尖端固态核磁共振测量。此外，序列存储器配备了独特的流传输技术，具有几乎无限的存储容量。同时，对于各种门控以及与外部系统的同步操作具有相似的控制性能。这些高速、高精度数字控制技术为实现各种尖端 NMR 测量的各种要求提供了最佳解决方案。

PM-BEBOP180脉冲相位调制示例

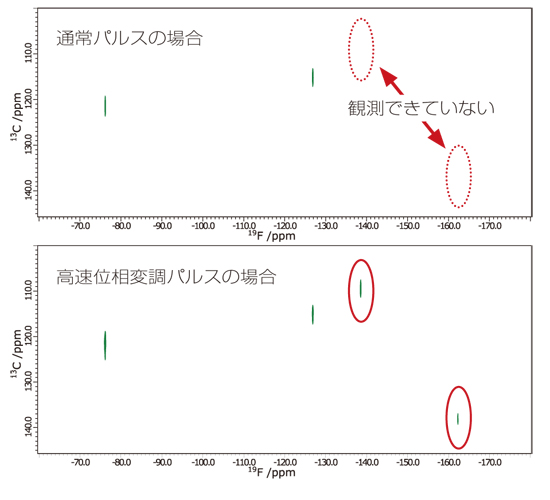

¹H 去耦¹⁹F-¹³C HMQC 二维谱

宽动态范围

安装在 ECZ Luminous™ 中的接收器由定序器控制，可以独立动态调制频率、相位和样本。 DQD（数字正交检测）采用16位100Msps高速A/D转换，不仅通过高倍率过采样提高了对抗量化噪声的有效动态范围，而且还最大限度地减少了IMD等不必要的信号。此外，针对 NMR 优化的数字滤波器可确保宽频带内的定量性能。

ECZ Luminous™ 的高动态范围使您能够清晰地捕获 NMR 光谱中的微小信号，包括来自溶剂的信号等大信号。

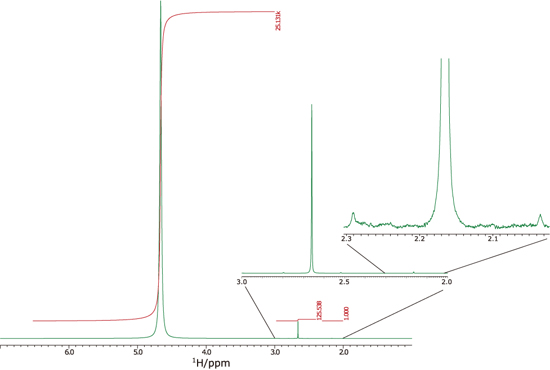

混合样品：H2O:DMSO:Acetone=25131:104:1 的丙酮信号（约 10% D2O）¹³C 卫星信号的微小信号（约1/460万）清晰可见。

低噪声宽带 SiGe 前置放大器

新开发的低噪声宽带SiGe前置放大器提高了灵敏度。
使用先进的半导体 SiGe，可以低噪声地获取宽带光谱。通过与 ROYAL Probe™/ROYAL Probe™HX 结合使用，灵敏度得到了提高。

追求稳定性的数码锁电路

ECZ Luminous™是采用STS技术创建的²H-lock 也是高速、高精度的数字控制。
数字反馈电路优异的响应控制，有效抑制磁场波动的影响。

高速、高精度数字锁定反馈功能可实现长期稳定的测量。

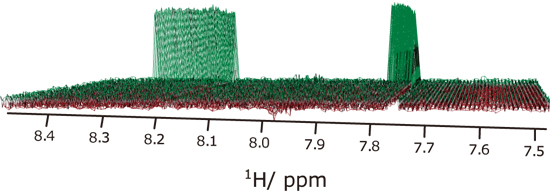

12小时稳定性测试数据

1D¹H-¹³C HMQC丰度比约为1%¹³C 加入¹观察H的相关信号（左右信号），约99%¹²C 加入¹有必要消除直接观测到的H信号（中心附近残留的信号）。因此，它被用来检查稳定性。

多频驱动系统MFDS（多频驱动系统）

我们新开发了MFDS（多频驱动系统）。

开发了 HFX 系统的设计理念，ECZ Luminous™ 现在可以在标准双通道配置光谱仪中使用三重共振探头（例如 HCN 探头和 HCX 探头）进行多重共振测量。

过去，三重共振测量需要三种或多种不同频率核素的脉冲照射，需要成本和用于通道扩展的安装空间。 ECZ Luminous™ 使用基于 STS 和新开发的 MFDS 的多序列发生器架构，可在两通道光谱仪上进行三重共振测量。我们提供多重共振的世界作为更熟悉的应用程序。

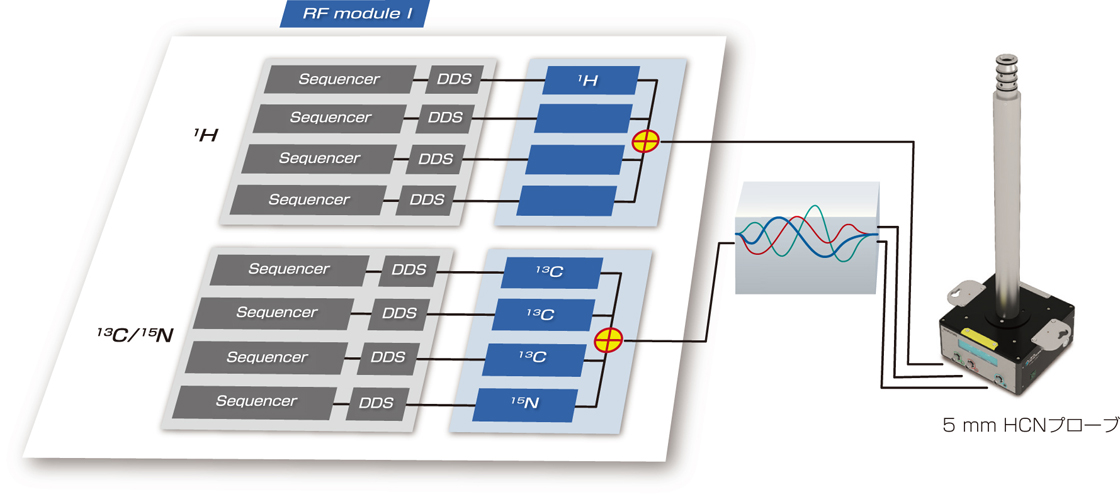

5mm HCN 探头配置示例

ECZ Luminous™ 系统

2 通道光谱仪上的 HCP 三重共振测量 (¹³C-³¹P¹H

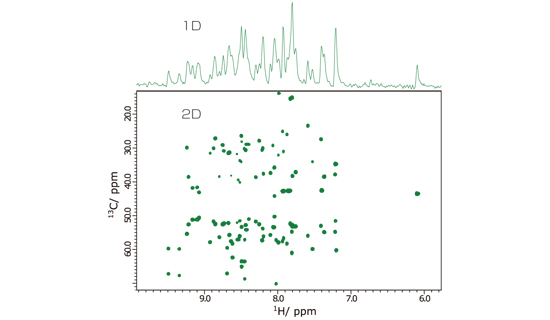

使用 2 通道光谱仪进行 HCN 三重共振测量（CBCACONH 测量）

轻松调节分辨率

ECZ Luminous™ 配备了 400 MHz 的数字矩阵匀场（25 项）以及附加匀场项和拉格朗日模拟（44 项），适用于需要更高分辨率的高磁场。

梯度匀场是一种利用梯度磁场测量样本空间中的磁场分布，并立即计算并应用合适的匀场值的技术。即使是经验丰富的工程师也可以在很短的时间内优化匀场值，包括校正高阶匀场项，这需要几个小时。即使对于液体体积较小的样品或具有不同溶剂体系的样品，也会自动执行梯度模拟，因此您可以获得最高分辨率的 NMR 谱。

ECZ Luminous™ 是²H核（D核）和¹¹⁹可以通过在F核上使用梯度模拟来调整分辨率。

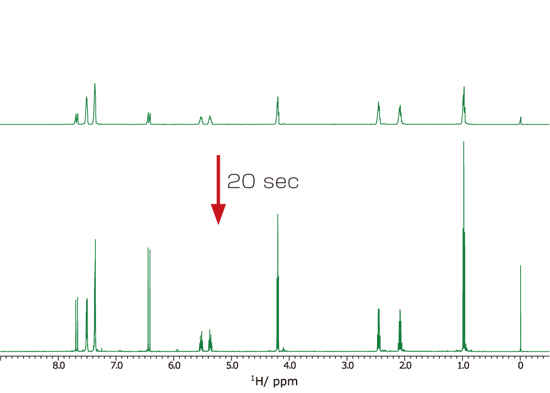

渐变模拟 (²H)

使用梯度垫片进行分辨率调整之前和之后的光谱。分辨率在 20 秒内得到改善。

渐变模拟 (¹⁹F)

¹⁹选择 F 信号并使用该信号²与 H 信号一样，可以使用梯度垫片调整分辨率。

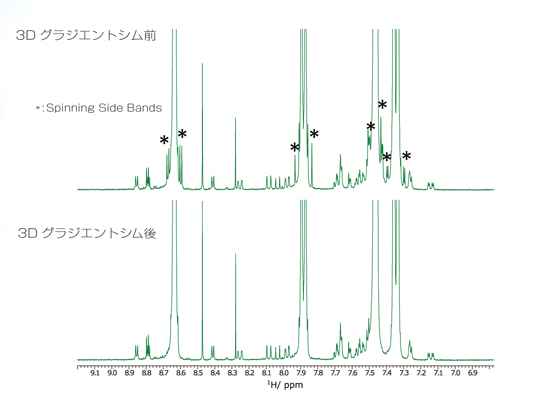

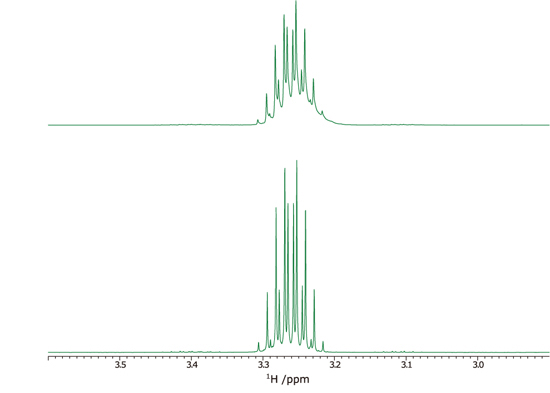

在样本旋转（上行）和使用 3D 梯度匀场校正时（下行）径向匀场调整不佳

网络兼容

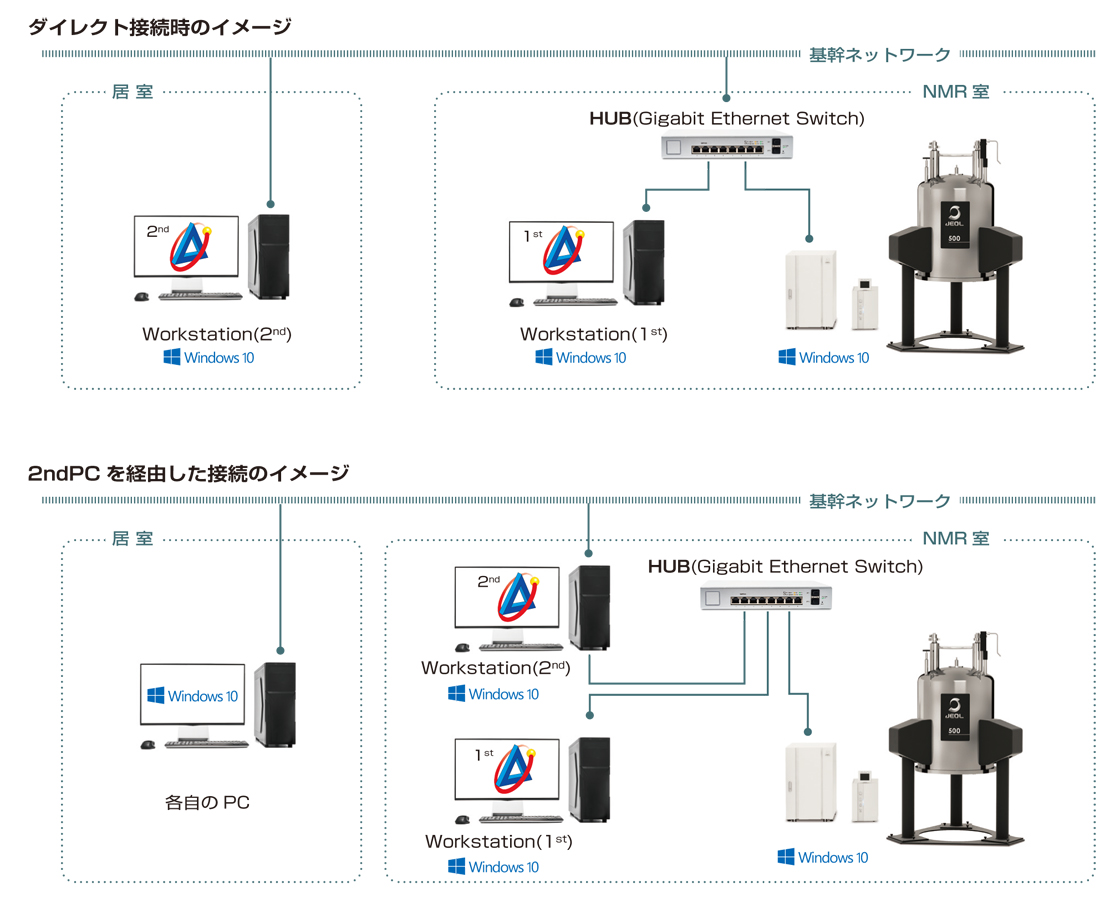

ECZ Luminous™ 是一款支持通过网络操作进行远程访问的 NMR 系统。由于可以进行网络操作，因此可以从远程位置访问 NMR 设备，从而有助于提高吞吐量而不浪费时间。

您不仅可以通过网络将控制终端直接连接到光谱仪来远程控制光谱仪，而且通过安装第二台PC，您可以创建一个舒适的NMR远程控制环境，而不会让您的重要设备暴露在外部危险中。^*1

ECZ Luminous™ 具有控制光谱仪的内置计算机（SCC：光谱仪控制计算机）。由于SCC是高性能计算机，还具有大容量硬盘，因此可以独立执行诸如执行脉冲序列和存储数据等操作。

测量数据始终写入SCC 中的硬盘。例如，即使在连续测量过程中操作计算机或网络出现故障，所有预先安排的测量也将正常执行，并且测量数据将自动写入SCC的硬盘。

• 我们建议通过第二台电脑连接到核心网络。

相关链接

• 新闻发布

新型高分辨率核磁共振设备 ECZ Luminous™ 现已发售 - 性能更高！更小了！更容易！ -

NMR共享服务

规格/选项

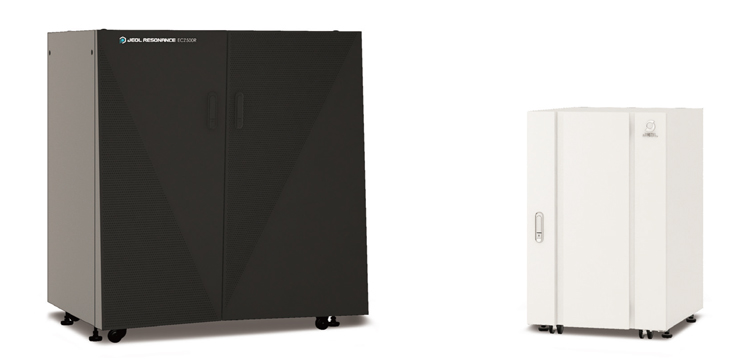

进一步小型化的光谱仪

ECZ Luminous™ 提高了光谱仪的性能，同时显着减小了其尺寸。与之前的同等型号相比，R系列的体积减少到约1/3。

与之前型号性能相同的型号的尺寸比较

申请

与 JNM-ECZL 相关的应用

使用扩散过滤器（减少来自小分子的信号）

JASON 提示：如何编辑处理列表

JASON 提示：开始使用 JASON

8 毫米 AUTOMAS 探头

图库

阵容

ECZ Luminous™ 提供三种型号以满足用户需求。两款型号均高规格、高稳定性，并配备高性能数字高频技术和人性化的Delta软件。

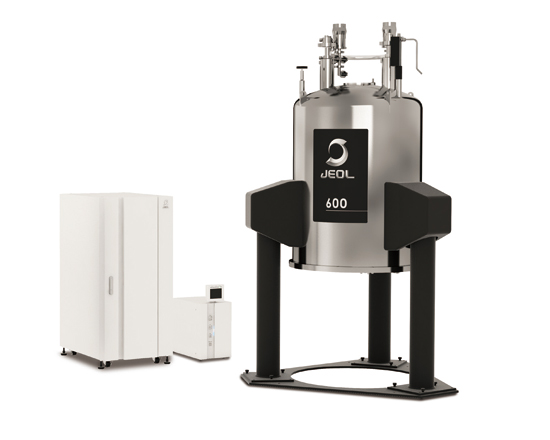

JNM-ECZL G系列

支持多种前沿应用的旗舰机型。虽然它具有可扩展的性能来支持广泛的应用，但光谱仪的占地面积比传统型号小约 60%。扩展支持灵活，支持3通道及以上的通道扩展、大功率功放、高输出梯度磁场，即使以最低配置安装也能实现未来的功能扩展。这是一个不断发展的 FT NMR 系统，可响应用户使用的变化和最新应用程序的引入。

双机架配置

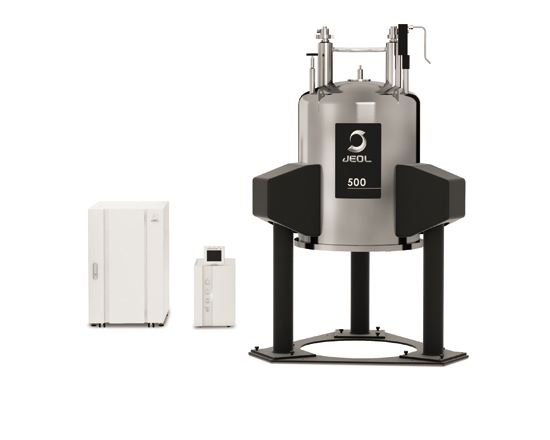

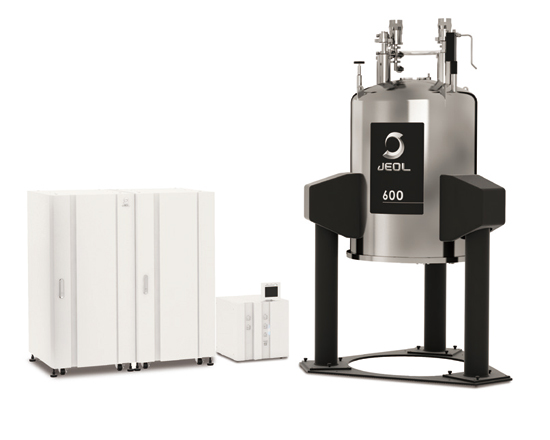

JNM-ECZL R系列

这是一款紧凑型光谱仪型号，支持高达 600 MHz 的高磁场。
与传统同等型号相比，安装面积小于50%，还可用于固态测量。

JNM-ECZL S系列

这是专门针对400 MHz解决方案的入门型号，同时保留了ECZL系列的高性能数字高频技术。
