天游线路检测中心 使用扩散过滤器（减少来自小分子的信号）

主要用途和特点

测量混合样品时，用于减少低分子量组分和溶剂等扩散系数大的组分的信号，并强调聚合物等扩散系数小的组分的信号。因此，根据样品的不同，它可以有效地用于溶剂擦除。与选择并消除特定频率的溶剂消除法不同，该滤波器根据物理性质的差异进行滤波，因此具有即使接近溶剂信号的信号也保留源自慢扩散成分的信号的独特功能。

关于测量

测量方法和参数设置方法与普通扩散测量完全相同。虽然需要考虑扩散条件以获得仅强调所需信号的频谱，但通过改变磁场强度等来测量一维频谱而不是二维频谱就足够了。¹H光谱可以在与NMR几乎相同的测量时间内获得。例如，图 1 显示了磁场梯度强度和¹显示H的信号强度之间的关系，其中红色是扩散系数小的分量，蓝色是扩散系数大的分量。在磁场梯度强度G=03T/m的条件下，如虚线所示，蓝色分量的信号强度几乎为0，导致光谱中仅强调红色。这些条件适合在扩散过滤器中设置条件。

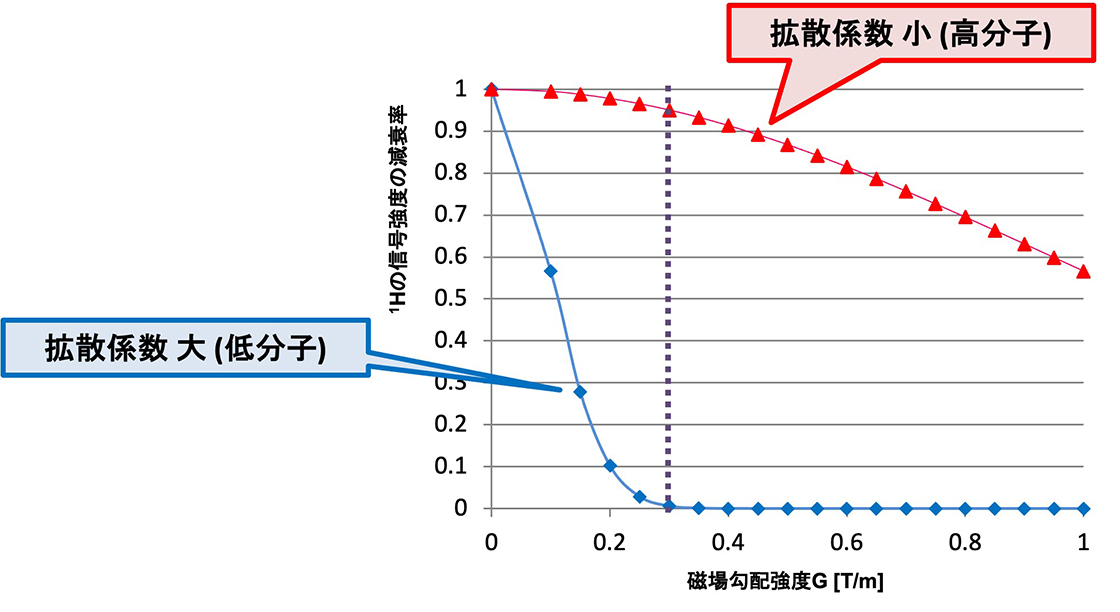

图1：磁场梯度强度和¹H信号强度关系

本文档使用未稀释的洗手液来介绍扩散过滤器的效果。该样本¹H 谱如图 2 所示。

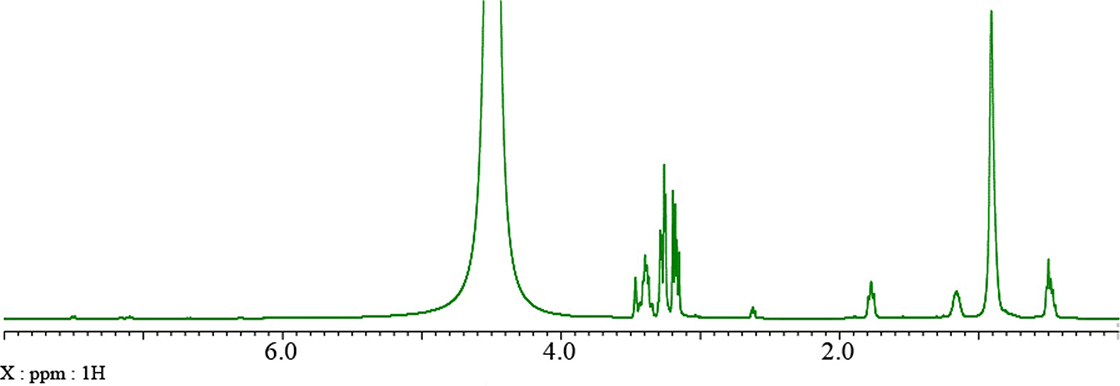

图 2：洗手液¹H 谱

图3¹比较 H 谱和扩散滤光片，您可以看到 1-2 ppm 信号的强度几乎没有变化，但对于 2-4 ppm 信号不再可见。因此，可以判定2ppm～4ppm的信号是比高磁场侧的信号扩散系数大的成分(来自小分子的成分)。

扩散滤波器参数

扩散时间：018 [T/m]
增量：4 [毫秒]
克：028[T/m]

图 3：a)¹H谱，b)扩散滤光片的比较谱

此外，图 4 显示了添加预饱和后的比较光谱。○,¹H谱或预饱和很难确认，因为它隐藏在巨大的信号中，或者随着频率选择性照射而消失，但通过扩散滤光片，可以清楚地确认信号。

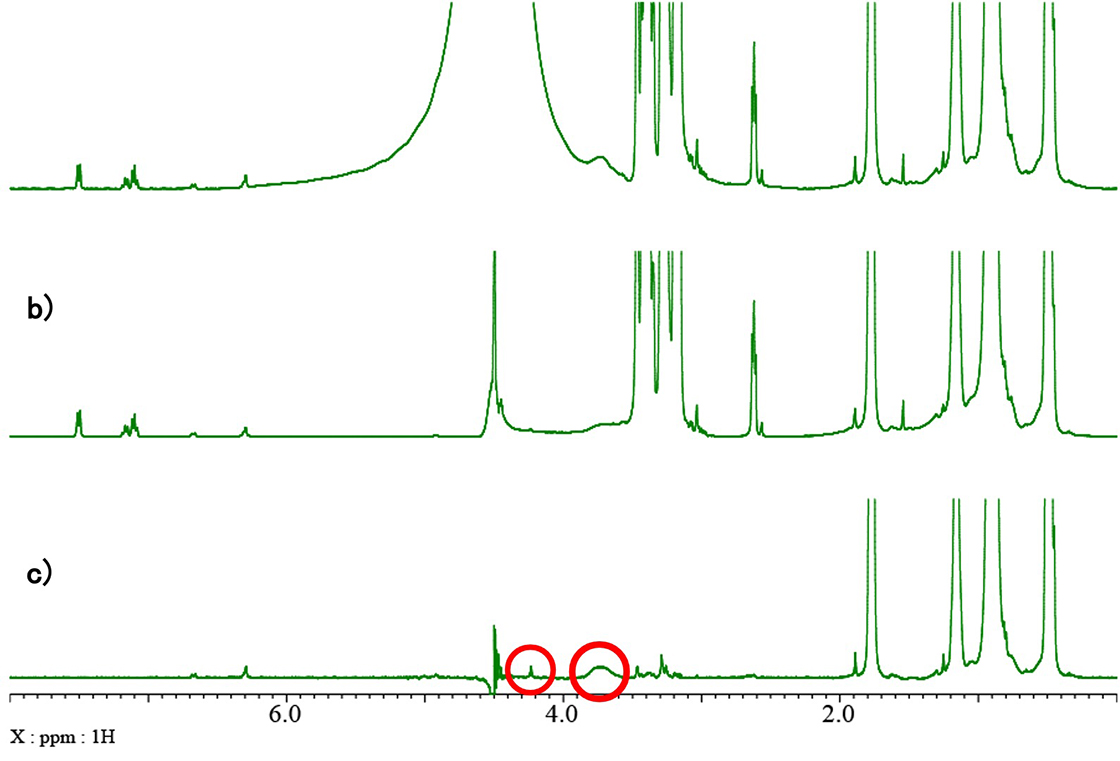

图 4：a)¹H谱，b)预饱和，c)扩散滤波器比较谱Y轴展开
