ED2022-08
使用 XtaLAB Synergy-ED 和 JEOL SEM-EDS 对无机和矿物样品进行分子结构分析
XtaLAB Synergy-ED 是一种电子衍射设备，经过优化，可获取微晶的电子衍射图案。可以分析原始状态下的无机和矿物粉末样品的分子结构。此外，通过将其与使用日本电子能量色散X射线光谱仪（EDS）的详细元素分析相结合，可以对亚微米晶体进行更优化的分子结构分析。
无机和矿物样品粉末的电子衍射结构分析

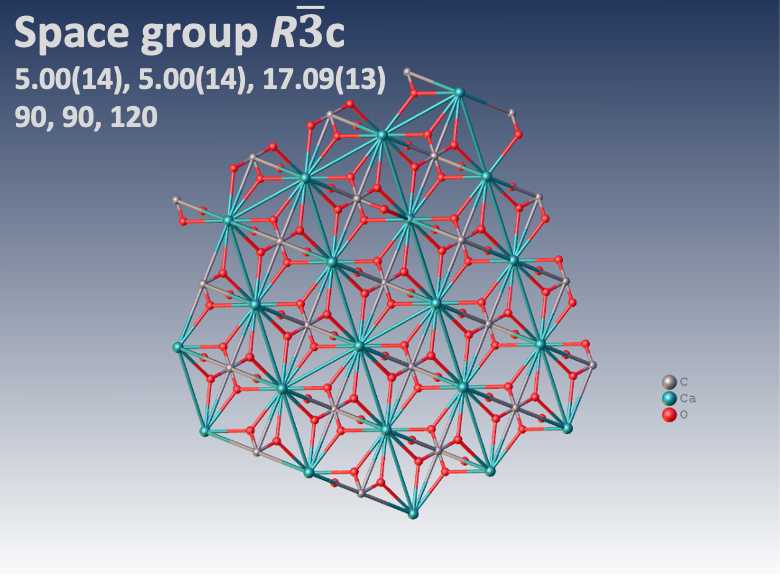

碳酸盐矿物：方解石分子式（重复单元）：CaCO3

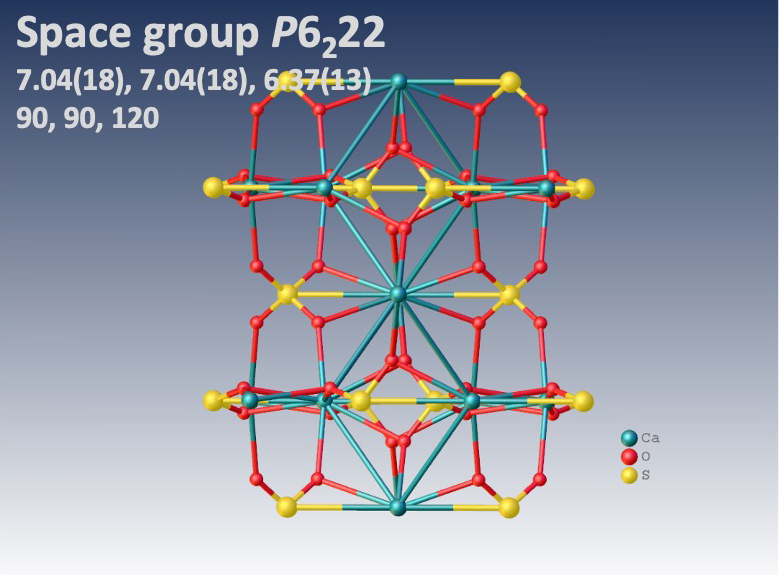

硫酸盐矿物：硬石膏（可溶）分子式（重复单元）：CaSO4

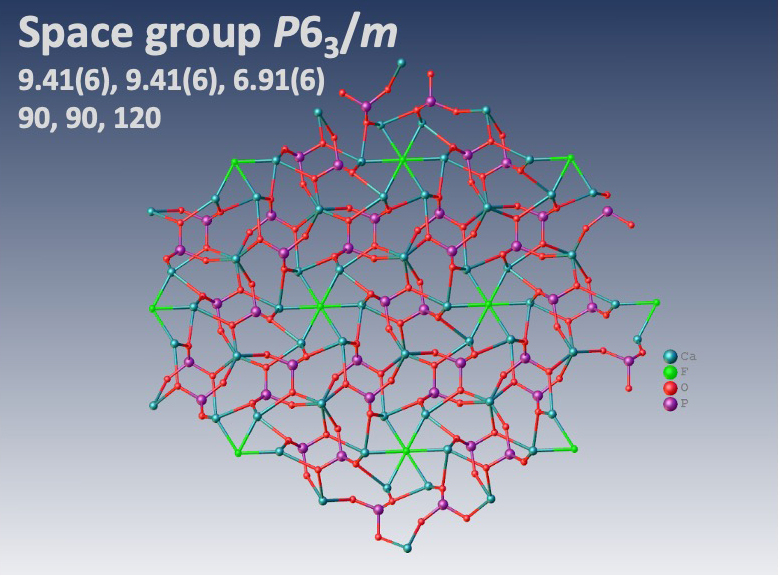

磷酸盐矿物：磷灰石分子式（重复单元）：Ca5（订单4)3F

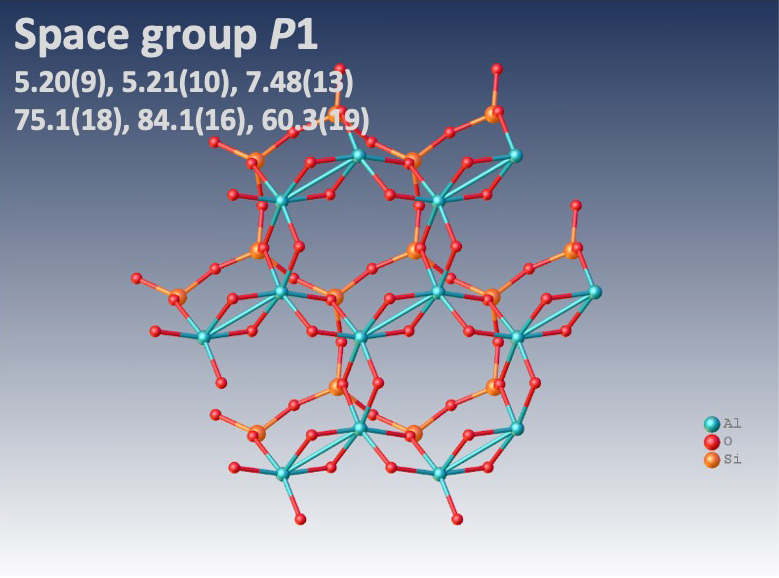

硅酸盐矿物：高岭土（Kaolinite）分子式（重复单元）：Al2O3·2SiO2·2H2O

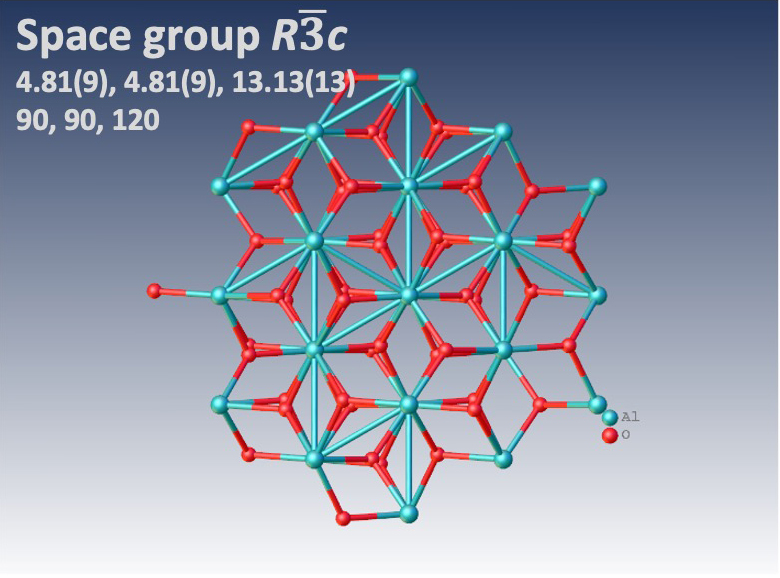

三氧化二铝分子式：Al2O3

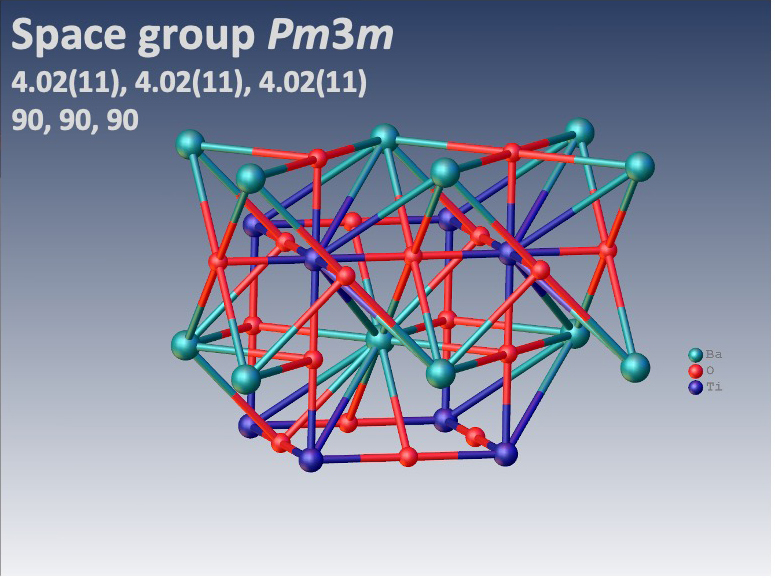

钛酸钡 (IV)分子式：BaTiO3
XtaLAB Synergy-ED 无需样品制备即可对 1 μm 或更小的粉末样品进行电子衍射测量。使用 3D ED/MicroED 软件“CrysAlis专业版ED”。上图显示了无机和矿物样品微粒的电子衍射测量和分子结构分析的结果。
高岭石粘土粉末样品的分子结构分析
高岭石粘土粉末样品的XtaLAB Synergy-ED电子衍射结构分析结果

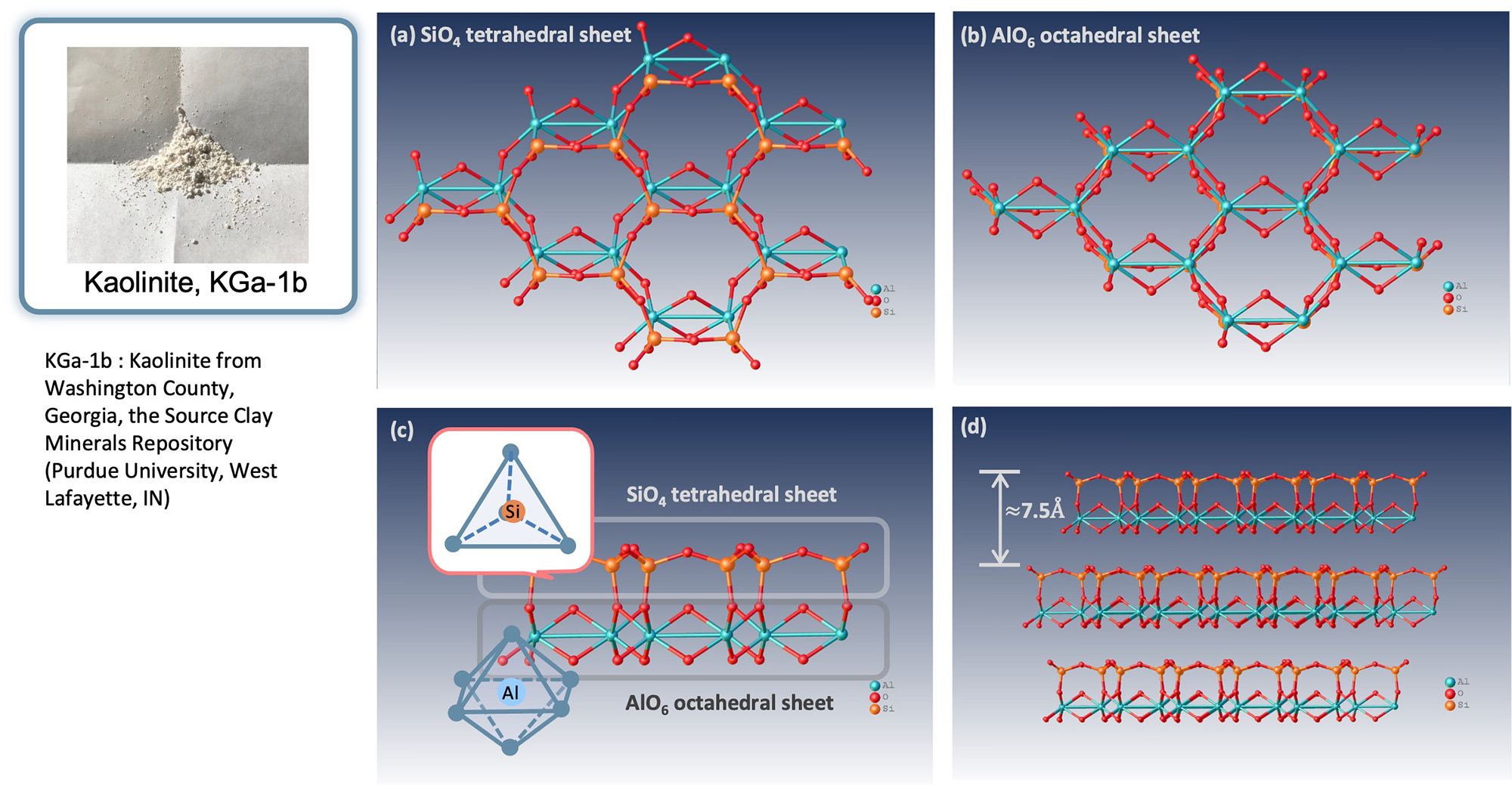

4)层(a)和具有八面体氧配体的铝(Al2O6)层(b)组成。其晶体结构由堆叠的 TO 层形成，其中硅四面体片和铝八面体片通过共享氧（c）彼此牢固结合。高岭石粘土矿物的结构是高岭土族的基本结构，是由T层和O层按1:1的比例组成的1:1型粘土矿物。作为基材，它具有许多有吸引力的特性，例如成本低、资源丰富、机械强度高，并且被广泛应用于从工业应用到医疗用品和化妆品等领域。正确理解这种分层结构对于开发具有多种功能的产品非常重要。上例中的高岭石 (KGa-1b) 是由 Source Clay Minerals Repository（普渡大学，西拉斐特，印第安纳州）提供的样品。在本测定中，KGa-1b不经纯化而直接使用。样品颗粒的主要粒径小于2μm。该样品中的 TO 层单元约为 75 Å (d)。
群青粉末样品的分子结构分析
群青粉末样品的XtaLAB Synergy-ED电子衍射结构分析结果

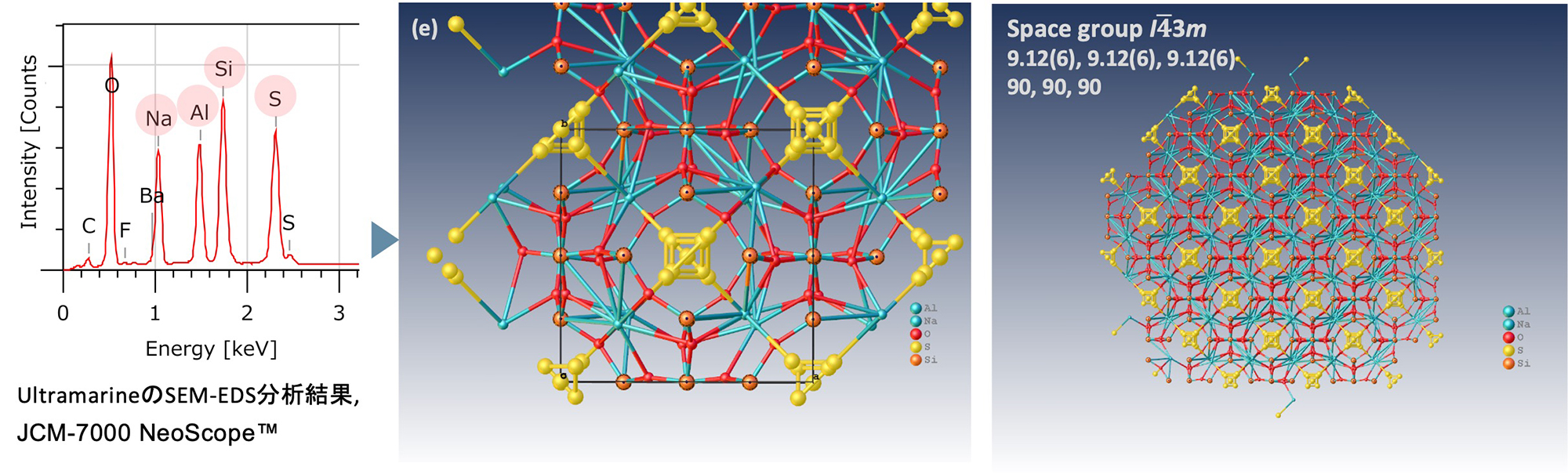

群青是一种深蓝色颜料，是将天青石基青金石研磨成粉末制成的。目前，许多是由高岭土、硫酸钠、碳酸钠等工业合成的，并得到广泛应用。群青基于方钠石族矿物沸石的骨架结构，由钠和硫 (e) 组成。群青的主要组成元素是Na8–10阿尔6硅6O24S2–4是颜料中结构最复杂的含硫硅酸钠。颜料的蓝色也是由于方钠石笼中的硫磺所致。上图中，XtaLAB Synergy-ED 电子衍射分析结果的结构是利用 SEM-EDS 元素分析检测到的组成元素信息进行细化的。
