ED2022-01
ED2022-01
XtaLAB Synergy-ED，亚微米晶体结构分析的创新

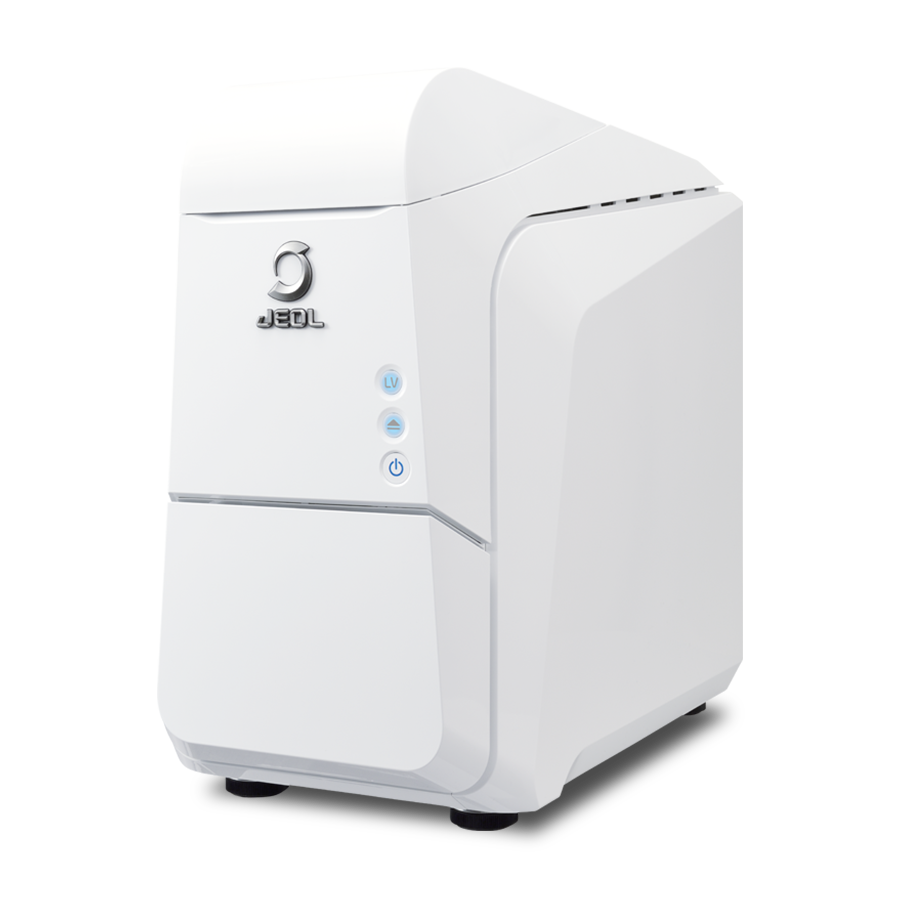

左：JCM-7000 NeoScope™ 拍摄的除虫脲低真空模式背散射电子图像
右：XtaLAB Synergy-ED 对除虫脲的电子衍射结构分析结果
XtaLAB Synergy-ED 是由 Rigaku Corporation 和 天游线路检测中心 联合开发的电子衍射装置，针对获得微晶的电子衍射图案进行了优化。超高灵敏度高速检测器“HyPix-ED”和涵盖从测量到结构分析的3D ED/MicroED软件“CrysAlis专业版for ED”，任何人都可以轻松地进行更好的单晶电子衍射结构分析。上图为除虫脲（C14H9ClF2N2O2) 微晶进行结构分析的结果。
简单的样品制备
XtaLAB Synergy-ED 使用网格进行 TEM 观察。可以使用以下简单步骤来制备样品。如果样品颗粒较大，可使用玻璃板、抹刀等研磨样品。

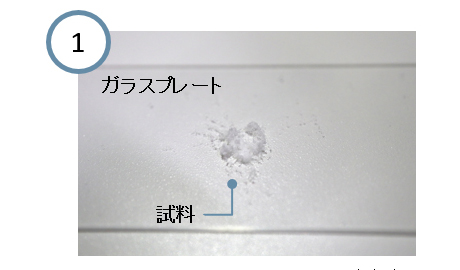

将少量样品放在玻璃板上。

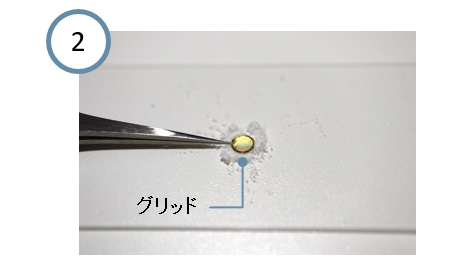

将样本直接附加到网格上，
刷掉多余的样品。

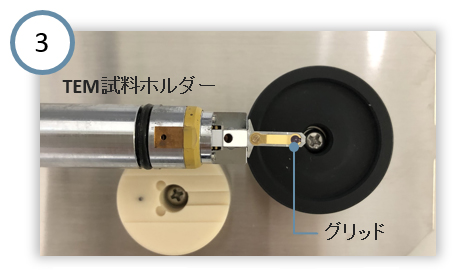

将其放入样品架中。
轻松电子衍射测量

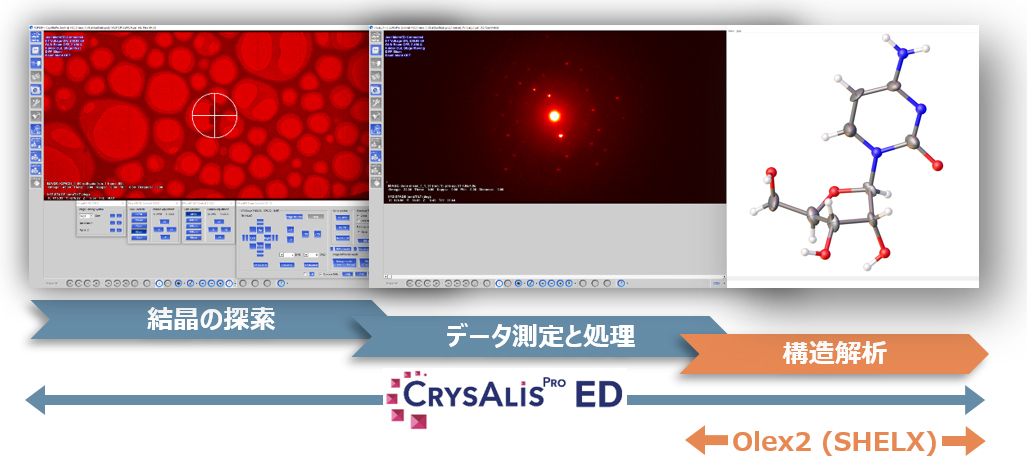

样品观察和电子衍射测量由CrysAlis进行专业版ED可以快速完成视觉模式和衍射模式之间的无缝切换。在要测量的粒子上单击鼠标，然后单击 MicroED Stage Control 菜单中的 Diffexp 按钮切换到衍射模式。单击 MicroED/3D ED DC 窗口中的“开始实验”按钮开始自动电子衍射测量。主要测量是在平台倾斜 -60 至 +60 度时进行的。

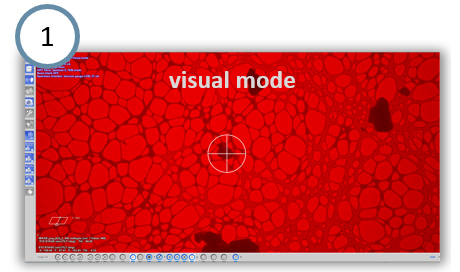

在视觉模式下寻找合适的粒子。

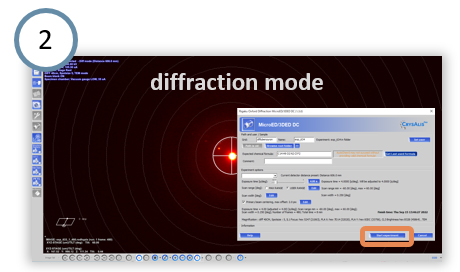

点击“开始实验”按钮。

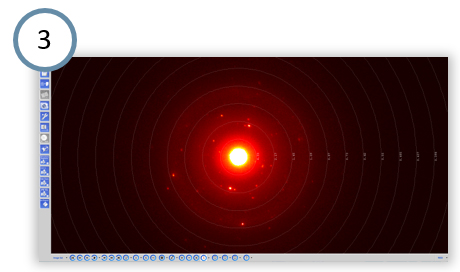

自动电子衍射测量将开始。
强大的电子衍射数据分析
CrysAlis专业版ED 支持使用 AutoChem 自动分析电子衍射数据。此外，可以使用如下所示的简单菜单可靠且高效地执行手动分析。合并和分析多个测量数据也很容易。

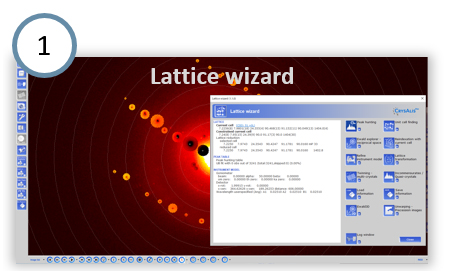

将对电子衍射数据进行峰值搜索并确定晶胞。

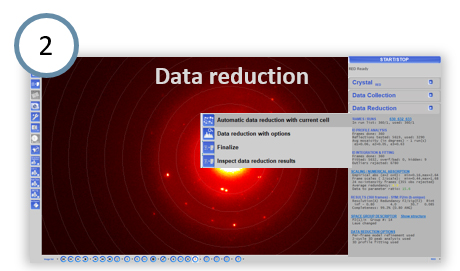

自动或交互式数据缩减

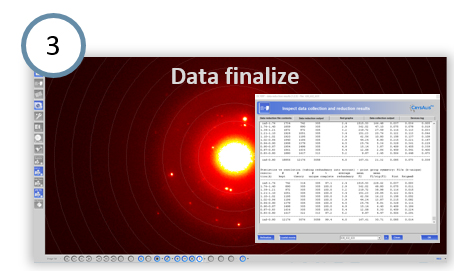

进行分辨率设置等并进行最终的数据处理。

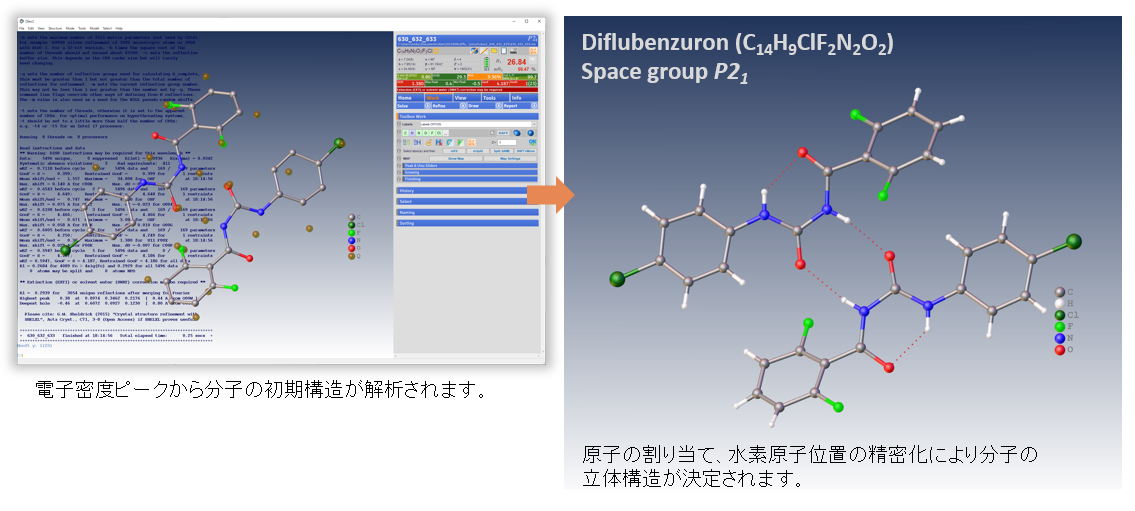

构建最佳分子结构模型
CrysAlis专业版ED 可以无缝过渡到 Olex2 中的结构分析。使用直观的用户界面细化分子的 3D 结构。
