功能
JSM-IT500 是 JEOL InTouchScope™ 系列的新型号。
从设置视野到创建报告，分析工作的软件合二为一，加快您的工作速度！能。
无边界 SEM 现在更易于操作。
视频介绍
◆点击上方方框中的播放按钮开始播放影片（约2分钟）◆
◆介绍扫描电子显微镜JSM-IT500 InTouchScope™的特性和功能。

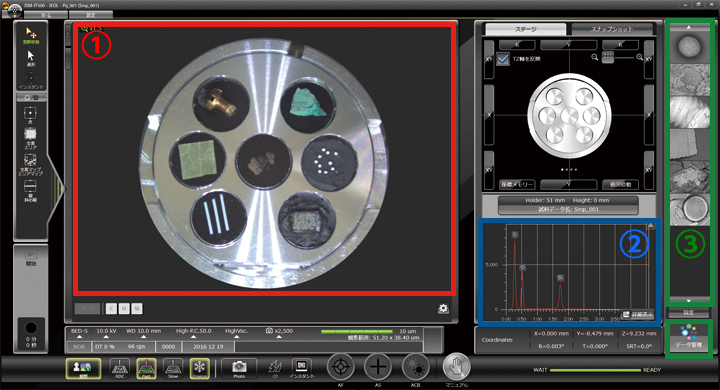

三个关键点：让您的日常分析工作更快！更轻松！
①关键点1 Zeromag
可以从支架图形或 CCD 图像搜索视野并指定分析位置。快速、舒适地找到您的视野。也很容易预留位置进行多视图连续分析。
②关键点2实时分析（仅限A/LA）
观察期间执行 EDS 分析。
EDS 光谱将显示在观察屏幕上。向值得注意的元素添加警报将使它们更容易被发现。
③要点3：数据中心管理软件
您可以查看和重新分析数据，并一次性为所有数据创建报告，从 SEM 图像到 EDS 分析。如果从数据管理图标或测量数据列表启动数据管理屏幕并选择数据，则可以将其一键编译成报告。
要点1 Zeromag ~宽视场光学CCD图像与SEM图像的无边界连接~
顺利进行高倍观察！
工作效率大大提高，因为可以进行无边界操作，而无需意识到光学 CCD 图像和 SEM 图像之间的边界。
可以通过 Zeromag 轻松自动地执行广域观察和 EDS 分析。
Zeromag 上的剪辑设置
蒙太奇结果4×4（左：背散射电子成分图像右：Ca元素图）
样品：混凝土加速电压：15kV
高真空模式拍摄范围：约。 4毫米×3毫米
Zeromag 让您可以轻松选择广域蒙太奇，让您看到全貌。当需要大范围的详细信息时，例如分析断裂表面或识别大范围的异物时，蒙太奇功能非常有用。
◆点击上方方框中的播放按钮开始播放影片（约2分钟）◆
◆引入方便的蒙太奇功能，让您传达整个样本的信息。
要点2实时分析~SEM与EDS无边界连接~
实时分析是一种始终对观察屏幕上的观察区域进行 EDS 分析的功能。
您可以期望提高“发现”和“注意到”意外元素或感兴趣元素的概率。
①
元素显示 显示测量视野中存在的主要元素。
您还可以通过指定元素来显示提醒。
②
光谱显示 持续显示测量场的特征X射线光谱和自动定性分析的结果。
③
您可以一键在电子显微镜操作屏幕和分析详细显示屏幕之间切换。
要点3 统一数据管理软件SMILE VIEW™ Lab ~无边界报告创建~
SMILE VIEW™ Lab 是一种数据管理器，可集中管理与载物台位置相关的 CCD 图像、SEM 图像和 EDS 分析结果等数据，并允许您在短时间内创建报告。您可以轻松查看和重新分析以前获取的数据并将其开发成报告。
①
将显示每个视野的名称。
②
您可以按样本名称、创建日期和时间、数据类型等搜索数据。
③
显示支架图形或 CCD 图像上每个视野的位置。
④
所选视场的元素图、光谱以及其他数据和定量分析结果显示在列表中。
相关链接
规格/选项
| 分辨率高真空模式 | 30 nm (30 kV) 150 nm (10 kV) |
|---|---|
| 低真空模式※1 | 40 nm (30 kV BED) |
| 照片放大 | ×5～×300,000 （放大倍率是根据显示尺寸 128 毫米 x 96 毫米定义的） |
| 显示放大倍数 | ×14～×839,724 显示器上的图像放大倍数（放大倍数是根据显示尺寸 358 毫米 x 269 毫米定义的） |
| 电子枪 | W灯丝全自动喷枪对准 |
| 加速电压 | 03kV～30kV |
| 辐照电流 | 1pA～1μA |
| 低真空压力设定范围*1 | 10～650Pa |
| 物镜光圈 | 3步带XY微调功能 |
| 自动功能 | 灯丝调整、喷枪对准调整、对焦/散光/亮度/对比度调节 |
| 最大样本量 | 200 毫米直径 x 75 毫米高度200 毫米直径 x 80 毫米高度 *可选32 毫米直径 x 90 毫米高度 *选项 |
| 样品阶段 | 大型同心型X：125 毫米 Y：100 毫米 Z：80 毫米倾斜：-10~90° 旋转：360° |
| 蒙太奇功能 | 标准设备 |
| 测量位置坐标显示 | 直径203毫米 |
| 标准配方 | 是（包括 EDS 条件 *2） |
| 图像模式 | 二次电子图像，REF图像，构图图像※1，图像不均匀※1，3D 图像※1等等 |
| 图像捕获像素数 | 640x480 1,280x9602,560x1920 5,120x3,840 |
| 操作系统 | Microsoft®Windows®10 64 位 |
| 观察监视器 | 23英寸触摸屏 |
| EDS 功能※2 | 谱分析、定性分析/定量分析、线分析（水平线分析、任意方向线分析）、元素映射、探针跟踪等 |
| 测量功能 | 是（两点之间的距离、平行线之间的距离、角度、直径等） |
| 数据管理功能 | SMILE VIEW™ 实验室 |
| 报告创建功能 | SMILE VIEW™ 实验室 |
| 切换语言 | 可在界面上使用（日语、英语） |
| 排气系统 | 全自动TMP：1台RP：1 或 2※1 |
Windows 是 Microsoft Corporation 在美国和其他国家/地区的注册商标或商标。
主要选项
背散射电子探测器（BED）*1
低真空二次电子探测器（LSED）
能量色散X射线光谱仪（EDS）*2
波长色散X射线光谱仪（WDS）
电子背散射衍射检测器 (EBSD)
装载室（备用交换室）
舞台导航系统（SNS）
暗室瞄准镜 (CS)
操作面板
3D测量软件
操作台
JSM-IT500LV/LA标准功能。
JSM-IT500A/LA标准功能。
