天游ty8检测中心 Wide area measurement of metal parts by SEM-EDS
MP2021-01
Purpose:

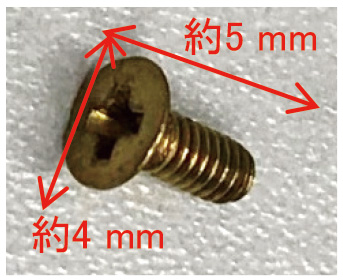

- 我想分段处理整个螺纹 (4 毫米 x 5 毫米)。
- 我想对整个螺纹横截面进行SEM观察。
- I would like to perform wide-area elemental analysis of a cross section

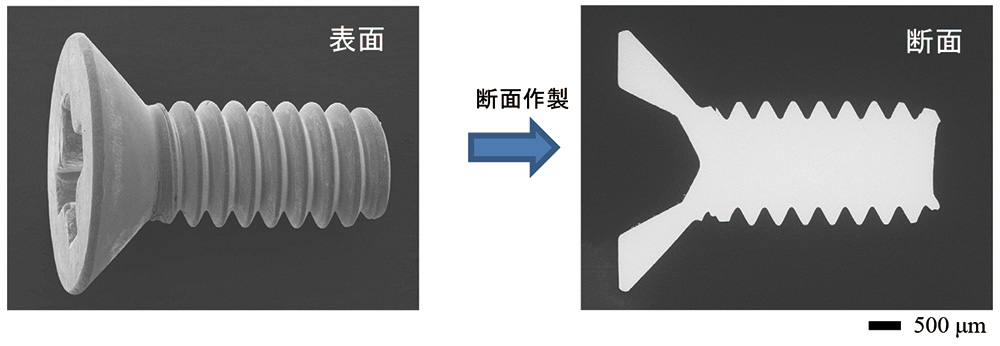

长工作距离 (WD) 下的广域 SEM 观察
通过将WD设置为40毫米，可以在极低的放大倍率下进行无畸变的SEM观察。
～横截面样品制备程序～①机械抛光（氧化铝03）μ米完成)②安装在 CP 上的平面铣削*CP平面铣削条件：加速电压 6 kV，倾斜角度 80°，5 分钟CP：横截面抛光机
天游ty8检测中心背散射电子图像观察通道对比度
By enlarging each part of the smooth screw cross section, you can observe differences in channeling contrast
蒙太奇SEM观察和元素分析
通过天游ty8检测中心蒙太奇功能，您可以观察和分析WD为10毫米的广阔区域。
蒙太奇结果 6×6样品：黄铜螺丝的平铣横截面加速电压：20 kV低真空模式（20 Pa）拍摄范围：64毫米×48毫米
