天游线路检测中心 自来水过滤器污染物分析

我们使用光学显微镜（LM，立体显微镜）观察的自来水过滤器上的异物，使用 SEM 进行了 EDS 元素分析。
LM中呈现黄色的异物在SEM合成图像中观察为白色，因此很难确定白色异物的位置，因此我们使用“光学显微镜图像链接软件”来识别相同的视野。
元素分析表明，除了C和O外，黄色异物中还含有Al、Si、S、Ca、Fe等元素，白色异物中还含有Si、P、Ca、Fe等元素。此外，从元素分布来看，确认了Si和Ca在白色异物中分布不均匀。

LM/SEM 观察

加速电压15kV 放大倍数x350 真空度40Pa

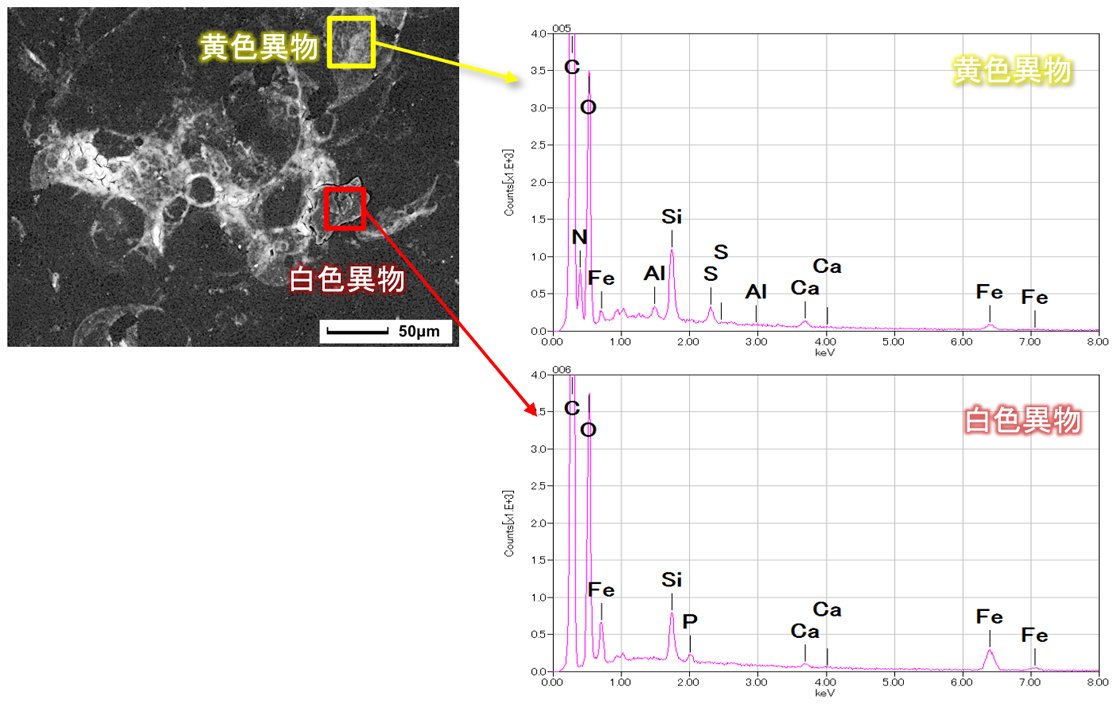

EDS 元素分析

可以看到黄色异物含有Al、Si、S、Ca、Fe等元素，白色异物含有Si、P、Ca、Fe等元素。

*光学显微镜图像联动软件
这是在 SEM 操作屏幕上将预先获得的 LM 图像叠加到 SEM 实时图像上的软件。

元素分布

观察检测元素的分布，可以看到白色异物（箭头）的 Si 和 Ca 分布不均匀。

示例：自来水过滤器
加速电压：15kv，放大倍数：×350，真空度：40Pa
