IB-19530CP截面抛光机™通过采用多用途平台并更换各种功能支架，实现了多功能，以满足多样化的市场需求。根据用途选择功能支架，不仅可以扩展截面铣削，还可以扩展平面铣削和离子束溅射镀膜等功能。
功能
自动加工程序
高速加工和精加工均可编程。可以在短时间内生产出高质量的横截面。此外，间歇加工程序允许在较低的加工温度下进行加工。
自动加工启动模式达到设定压力值后，可自动开始加工。
间歇加工模式通过重复离子束照射并定期停止，可以抑制样品的温度升高。
整理模式高加速电压加工后，自动切换到低加速电压加工，可在短时间内生产出高质量的截面。对于制备晶体结构分析样品特别有效。
多功能舞台
通过选择各种功能支架，不仅可以扩展截面铣削，还可以扩展平面铣削、旋转截面铣削和离子束溅射镀膜功能。
|
截面铣削
|
标准截面铣削使用高度耐用的屏蔽板，现在可以进行长时间研磨（约 8 小时），比传统屏蔽板长约 3 倍。 |
|---|---|
| 宽截面铣削（可选）通过使用广域加工夹具，可以进行最大加工宽度为8mm的截面铣削。 | |
| 精密加工对准截面铣削（可选）通过使用专用的精密加工定位显微镜，可以轻松地以高倍率调整加工位置。 | |
|
平面铣削（可选）
|
可以去除样品表面机械抛光造成的划痕和变形。
|
|

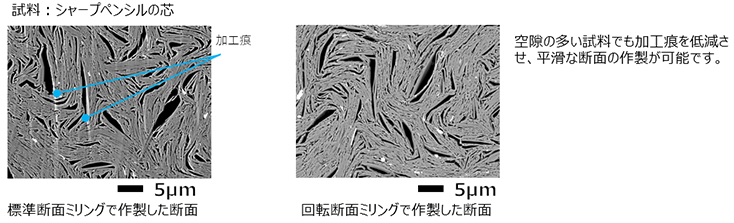

旋转截面铣削（可选）
|
通过使用特殊的屏蔽材料，可以从360°方向用离子束照射样品，并进行截面加工，减少条纹状加工痕迹。
|
|
离子束溅射涂层（可选）
|
使用离子束溅射方法可以实现高质量碳涂层。
|
| 铣削速度 | 500μm/h以上（加速电压8kV）※1 |
2小时平均值，Si当量，边距100μm
相关链接
规格/选项
| 标准规格 | ||
|---|---|---|
| 格式 | IB-19530CP | |
| 离子加速电压 | 2～8kV | |
| 铣削速度 | 500μm/h以上（加速电压8kV）*1 | |
| 摆动功能示例*2 | ±30°自动摆动 | |
| 自动加工启动模式 | 达到设定压力值后自动开始加工 | |
| 间歇加工模式 | 可以设置离子束照射时间和停止时间（ON：1至999秒，OFF：1至999秒） | |
| 整理模式 | 自动切换加工条件 | |
| 宽截面铣削模式 | 最大加工宽度：8mm（选配：广域加工支架IB-11730LMH） | |
| 最大可加载样本大小 | 截面铣削 | 11mm（宽）x 10mm（长）x 2mm（厚）（标准配件样品架）25mm（宽）x 15mm（长）x 10mm（厚）（选配：广域加工夹具IB-11730LMH） |
| 平面铣削 | 40mm（直径）x 15mm（厚度）（选配：大样品旋转支架IB-11550LSRH） | |
| 移动范围示例 | X轴：±6mm，Y轴：±25mm | |
| 如何操作 | 触摸屏，65 英寸显示屏 | |
| 处理对齐方法 | 用摄像头监控样品台*3即使在光学显微镜下也可以调整加工位置 | |
| 用于定位的相机放大倍率 | 大约。 x 70（在 65 英寸显示屏上） | |
| 用于处理观察的相机放大倍率*4 | 大约。 ×20 至 ×100（在 65 英寸显示屏上）（安装 IB-14510MCAM 时） | |
| 外部监视器输出*4 | 定位相机和加工观察相机可以切换并显示在外部监视器上（当安装IB-14510MCAM时） | |
| 预设功能 | 预设4组加工条件（加速电压、氩气流量、加工时间、间歇加工） | |
| 尺寸/质量 | 正文 | 545mm（宽）x 550mm（深）x 420mm（高），约66kg（安装IB-14510MCAM） |
| 旋转泵 | 120mm（宽）x 2885mm（深）x 163mm（高），约93kg | |
安装条件
| 电源 | 单相AC100～120V，50/60Hz，允许输入电压波动10%以下，设备额定值15A以上 |
|---|---|
| 最大功耗 | 650VA |
| 接地端子 | D 类接地（100Ω 或更小） |
| 氩气*5 | 推荐纯度 999999% 或更高工作压力：01~02MPa (10~20kgf/cm2) 软管连接端口：JIS B 0203 Rc 1/4 |
| 室温 | 15～25℃ |
| 湿度 | 60% 或更低（无冷凝） |
2小时平均值，Si当量，边距100μm
专利号：4557130
专利号：4208658
通过安装IB-14510MCAM，您可以实时监控样本。您可以在研磨过程中观察样品的状况。请提供您自己的外接显示器。
氩气、气瓶和调节器必须由客户提供。
目录下载
IB-19530CP Cross Section Polisher™ 横截面样品制备装置
申请
与 IB-19530CP 相关的申请
相关产品
IB-10500HMS Cross Section Polisher™ 高通量铣削系统
实现世界最快级离子铣削速度！
我们开发了“IB-10500HMS高通量研磨系统”，该系统在截面样品制备装置截面抛光机“IB-19530CP、IB-19520CCP”中使用了新开发的离子源。通过安装HMS，我们实现了12毫米/小时的截面铣削速率。 （与之前型号相比为 24 倍）此外，通过使用大型旋转支架，现在可以进行宽度为 20 毫米的平面铣削。

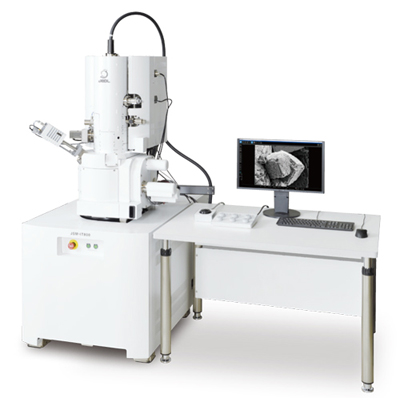

JSM-7900F肖特基场发射扫描电子显微镜
JEOL 的新旗舰 FE-SEM 保留了传统设备备受好评的性能，例如超高空间分辨率、高稳定性和多用途，但大大提高了可操作性，无论操作员技能如何，都能始终提供高性能。

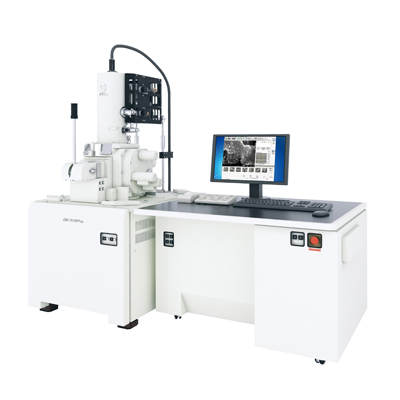

JSM-IT800肖特基场发射扫描电子显微镜
JSM-IT800拥有一个通用平台，包括实现高分辨率观察的“镜头内肖特基Plus场发射电子枪”、下一代电子光学控制系统“Neo Engine”以及将我们自己的EDS融入易于使用的GUI“SEM Center”中以实现高速元素映射的系统。通过将SEM物镜替换为模块，我们提供满足客户各种需求的设备。JSM-IT800有五个版本，配备不同的物镜：混合镜头版本（HL），这是一种通用的FE-SEM，超级混合镜头版本（SHL/SHL，具有不同功能的2个版本）可实现更高分辨率的观察和分析，以及半镜头版本（I/IS，具有不同功能的2个版本），擅长半导体样品观察。此外，JSM-IT800还可配备新型背散射电子探测器、闪烁体背散射电子探测器(SBED)和多用途背散射电子探测器(VBED)。 SBED 可以采集具有良好响应和低加速电压的材料对比图像。 VBED 可以获得 3D、不均匀性和材料对比度图像，因此您可以期望获得以前无法获得的信息并改善测量问题。

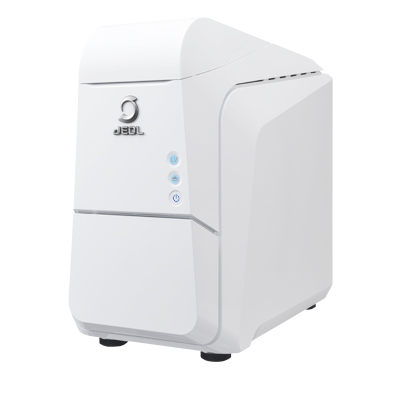

IB-19520CCP 冷却截面抛光器™ 截面样品制备装置
在处理过程中用液氮冷却样品可以减少离子束造成的热损伤。具有较长的冷却停留时间并具有减少液氮消耗的结构。样品可以冷却，返回到室温，并在短时间内取出，同时仍含有液氮。配备传输机构，可在不暴露于大气的环境中执行从处理到观察的所有操作。

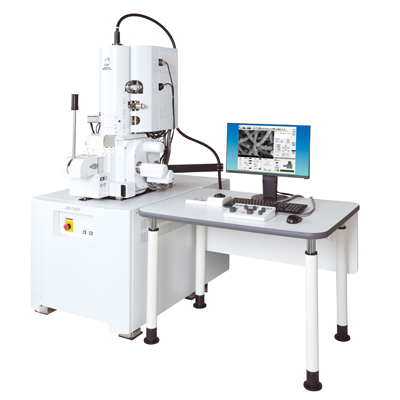

JSM-IT700HR InTouchScope™ 扫描电子显微镜
SEM 每天都在使用。所以它很容易使用。
随着技术的革新，观察的对象日益变小。 JSM-IT700HR 的诞生是为了满足日常测量这种日益精细的样品的需要。电子枪最大分辨率为1 nm，最大照射电流为300 nA，为您提供充足的观察和分析时间。此外，用户界面注重简单的操作，紧凑的设计和大的样品室允许任何人自由地进行测量。它“看起来很容易”而不是“看起来”。所以，JSM-IT700HR。

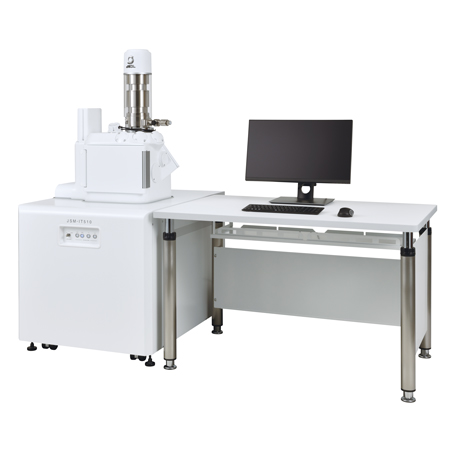

JSM-IT510 InTouchScope™ 扫描电子显微镜
