天游线路检测中心 标本精密横截面加工的新建议

EQ15

准备横截面标本时值得信赖的强大工具!

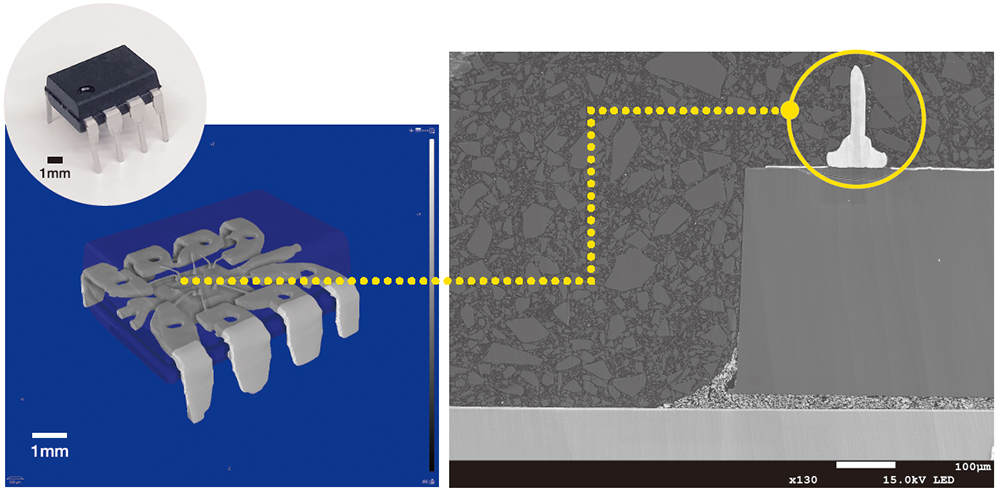

μCT 的 IC 封装 3D 内部结构图像,金线键合 CP 处理表面的 SEM 图像
左:使用 μCT 的 IC 封装的 3D 内部结构图像(仅通过模制树脂描绘的金属部件)
右:金线键合CP处理表面的SEM图像(用JSM-7200F观察)

在对样品进行横截面进行 SEM 观察之前,通过使用 X 射线 CT 设备获取非破坏性 3D 图像,可以掌握内部结构,从而可以有效、可靠地创建目标位置的横截面。对于不透明样品特别有效,可降低因过度抛光等而丢失观察目标的风险,因此即使是有价值的样品也可以放心地进行切片。

X射线CT显微组织分析系统μCT50X射线CT显微组织分析系统μCT50

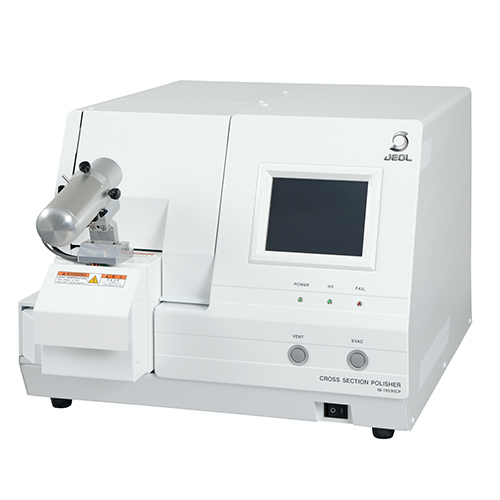

截面样品制备装置(CP) IB-19530CP横截面样品制备装置(CP)IB-19530CP

CP加工前的抛光工作

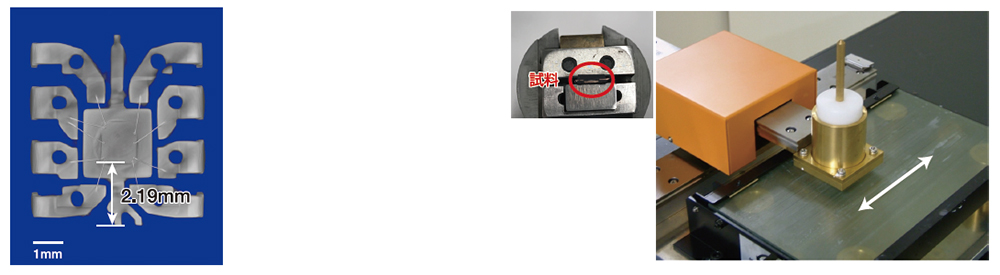

使用μCT内部结构图像预先确认的粘合位置,我们使用精密表面抛光机(Handy Lap)抛光目标点附近的区域。

CP加工前的抛光工作

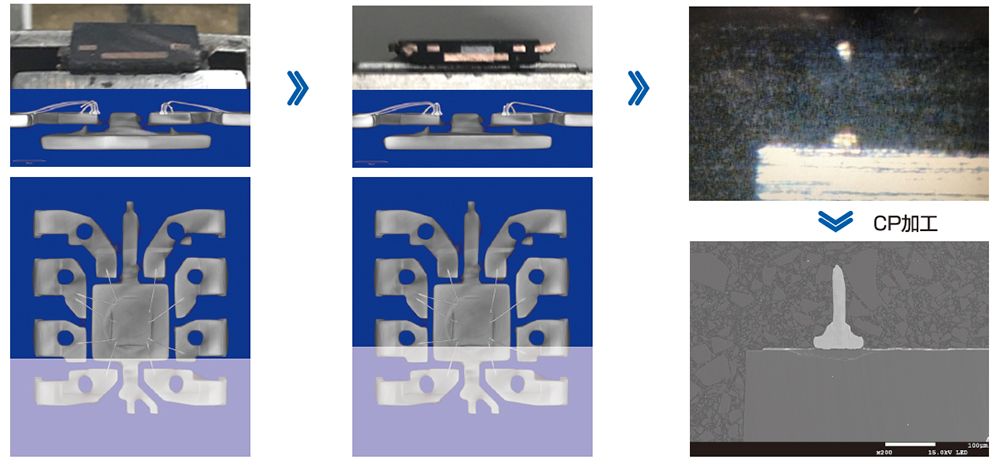

精密抛光进度和使用μCT的横截面确认图像

通过提前了解内部结构,可以可靠地抛光到目标区域。

使用 μCT 进行精密抛光进度和横截面确认的图像

观察/长度测量/分析

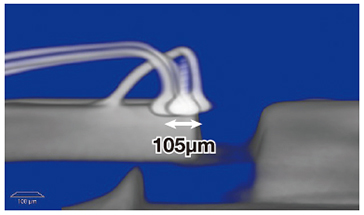

使用 μCT 进行无损横截面结构确认和简单长度测量使用 μCT 进行无损横截面结构确认和简单长度测量
CP处理后使用SEM进行详细观察和高精度长度测量(使用JSM-7200F)CP处理后使用SEM进行详细观察和高精度长度测量
(使用 JSM-7200F)
EBSD 方向图图像EBSD 方向图图像
