含水样品和软样品的观察

冷冻断裂复制法将样品冷冻并取样，广泛用于观察含水样品和软样品，因为它可以观察样品的自然形态。

可以使用SEM或TEM观察和分析所制备样品的微观结构。
通过在高真空中冷冻断裂并观察断裂表面上形成的复制膜，可以分析用普通切片方法无法观察到的三维结构。
对于含水量高、受冰晶影响的物料，也可以结合加压冷冻进行取样。

点击此处了解快速冷冻方法（冷冻含水样品）

(冷冻、加压冷冻法)

目标方法

• 冷冻断裂法
• 深蚀刻法
• 提取副本方法

乳液

• 脂质体多层结构的观察
• 液体中的分散状态

示例

• 头发护理
• 奶油色
• 乳液
• 柔软剂

脂质体

冷冻断裂可以暴露内部结构，使其成为观察脂质体多层结构的有效方法。

食物

• 含水和含油样品的观察
• 蛋白质分子和脂肪球的观察

示例

• 蛋黄酱
• 冰淇淋
• 黄油
• 油
• 奶酪

软样本

由于采样是在冷冻条件下进行的，因此可以观察对热和电子束敏感的样品。

示例

• 肥皂
• 凝胶

细颗粒

可以观察溶液（水、有机溶剂等）中无机颗粒、金属颗粒和聚合物颗粒的分散和簇形成。
可以在液体中观察其原始状态，也可以进行元素分析和绘图。

示例

• 墨水
• 颜料
• 浆料
• 金属浆料

提取副本方法与分布式方法的比较

样品：颜料

传统上，当观察液体中存在的金属颗粒时，通常使用将金属颗粒在带有支撑膜的网格上风干的分散方法。然而，采用分散方法，颗粒在干燥过程中发生团聚，从而无法看到液体中分散的原始状态。
在提取复制法中，液体中的状态通过冷冻被物理固定，因此可以观察均匀分散的样品的原始状态。

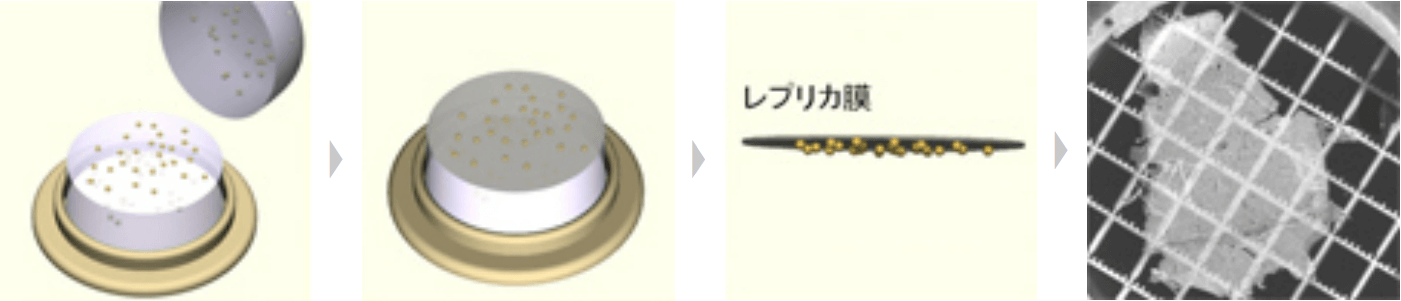

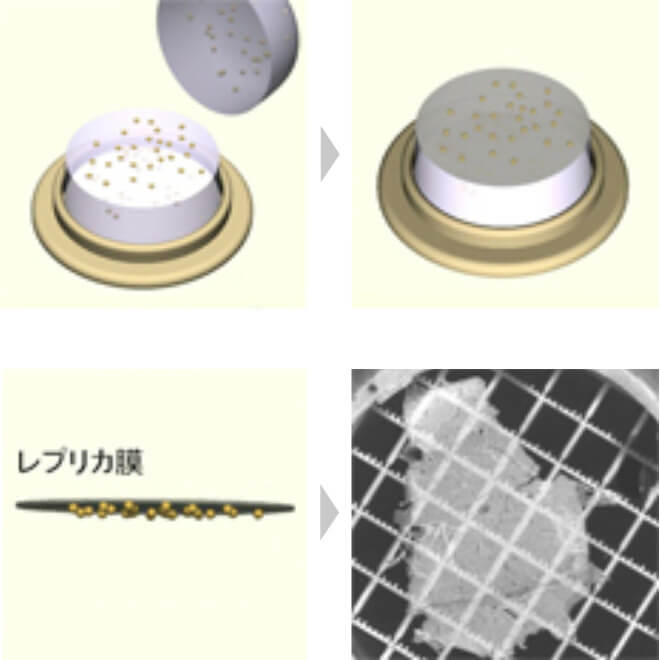

[液体中细颗粒分散体的观察方法（提取复制法）]

这是一种将样品中的细小夹杂物、沉淀物等提取到碳复制膜上的方法。
适用于观察和分析溶液和粘稠物质中存在的细小颗粒的状态，广泛应用于材料领域。

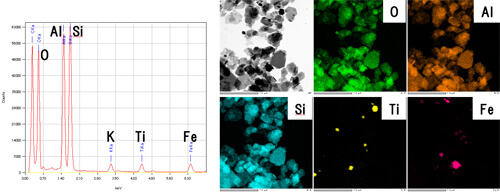

分散在乳液中的夹杂物的 MAP 分析

通过提取复制法，可以提取样品颗粒本身，因此可以进行分析。
此外，复制膜由高纯度碳制成，因此不会干扰分析，并可进行准确的定性、定量和MAP分析。

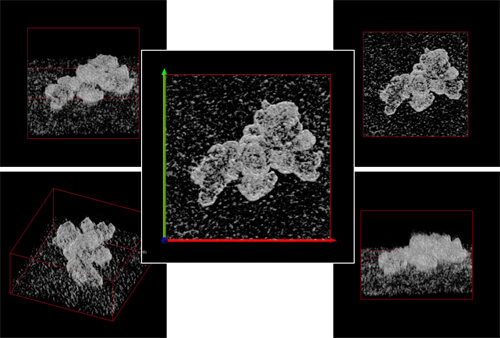

分散在有机溶剂中的填料的 3D 断层扫描

采用冷冻断裂复制法制成的复制膜极其耐用，可应用于多种观察和分析方法。

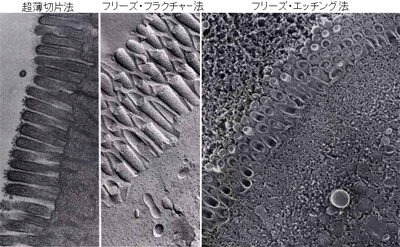

生物组织/细胞

用刀刮（切）冷冻细胞和组织，可以剥离脂质双层膜并观察膜表面。尽管它在生物领域的应用已经很长时间了，但它仍然是研究膜内蛋白质颗粒和紧密连接的重要技术。

示例

• 组织
• 细胞
• 蛋白质分子
• 细菌
