功能
高达 3 W 峰值功率
紧密对焦 (40 µm FWHM)
从 µs 到 s 的时间曲线
远程控制焦点位置、激光功率、脉冲持续时间
占地面积极其紧凑
不牺牲选择样本架的自由

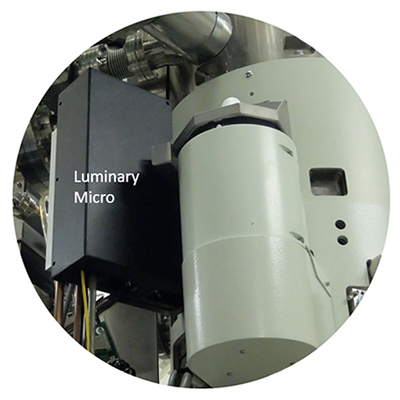

Luminary Micro 是一款适用于 JEOL TEM 的紧凑型样品光激发系统 (CPXS)。

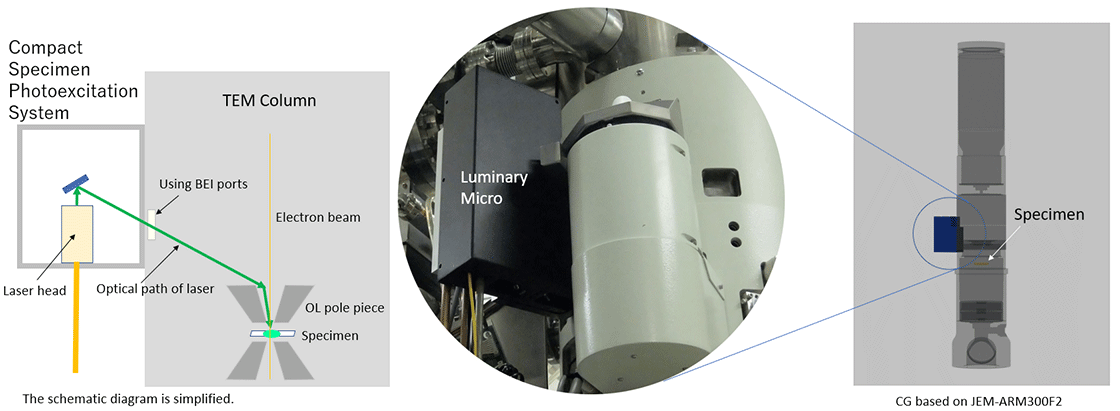

它由调制激光器、紧凑型光学传输系统（μODS）、入口和镜子组成。借助此附加组件，用户可以将激光输出直接聚焦到原位 TEM 样品上。
Luminary Micro 的焦点尺寸 <40 µm FWHM、高达 3 W 的可调峰值功率以及从几微秒到几秒的调制脉冲宽度，可以在样品中引发丰富多样的反应和动态过程。借助 Luminary Micro，用户可以使用快速相机在原位研究激光诱导现象。
与 IDES/JEOL EDM 快速快门和/或 Relativity 子框架系统相结合，Luminary Micro 允许用户在微秒时间尺度内使用泵浦探针方法执行时间分辨研究。它的占地面积极其紧凑，并且可以轻松安装，而不会影响 TEM 分辨率，同时也不会牺牲选择样品架的自由度。
规格/选项
| 参数 | note | |
|---|---|---|
| 波长 | 577 nm（标准） | 532、642 或 780 nm 可根据要求提供 * |
| 峰值功率 | 577 nm 处 3 W | 532、642 或 780 nm 时为 2 W |
| 上升时间常数 | 124 微秒 | |
| 下降时间常数 | 51 微秒 | |
| 焦距 | 300 kV TEM 上为 300 mm200 kV TEM 上为 250 mm | |
| 焦点大小 (FWHM) | 300 kV TEM 上 <40 µm200 kV TEM 上 <33 µm |
在购买订单时选择。
适用型号：JEM-ARM300F2、NEOARM*1、JEM-F200、JEM-2100F*2、JEM-2100Plus*2
Luminary Micro 仅在配置了探头 Cs 校正器时才可用。
如果配置了测角仪盖，则 Luminary Micro 不可用。

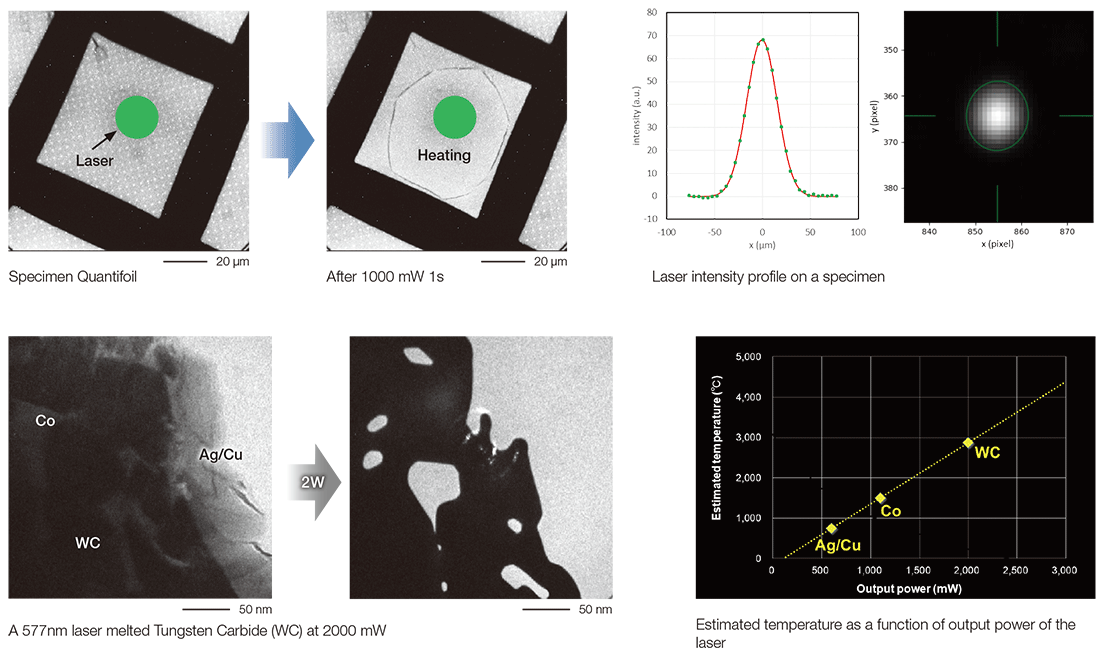

图库
激光照射合成碳纳米结构
通过使用碳膜上的铁颗粒样品并在电子显微镜观察过程中用激光照射样品，以原子分辨率水平记录碳纳米管或洋葱形碳纳米结构的合成视频。
此测量是使用 JEOL 的 300kV 冷阴极场发射透射电子显微镜 JEM-ARM300F 进行的，该显微镜配备了我们的美国子公司 Integrated Dynamic Electron Solutions, Inc 开发的样品激光照射装置 Luminary Micro。使用 Luminary Micro，可以精确控制激光相对于样品的位置和焦点。这使得激光能够照射到电子显微镜观察视野的局部区域，即使在原位观察实验中也能抑制样品漂移，并能够以极高的分辨率进行观察。
（数据提供：产业技术综合研究所材料化学部纳米材料研究部电子显微镜组高级研究员Akinori Chiga；大阪大学产业科学研究所工业纳米技术中心纳米结构与功能评价研究部Kazutomo Suenaga教授）
◆点击上方方框中的播放按钮开始播放影片（约30秒）◆
◆点击上方方框中的播放按钮开始播放影片（约32秒）◆
相关产品

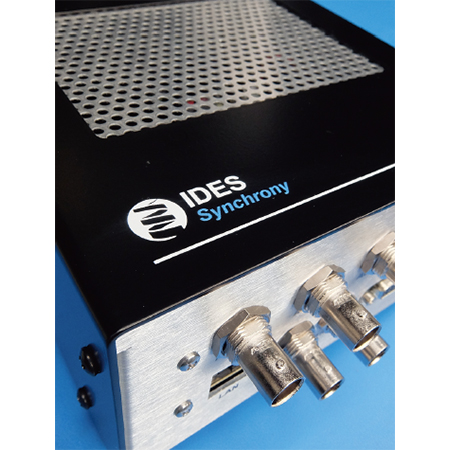

具有 EDM 同步功能的可编程 STEM
