~只有电子显微镜制造商才能实现的惊人的冷却水温稳定性就在你的手中~
随着像差校正装置和各种分析附件的安装，电子显微镜的冷却水循环系统需要能够比以往更长时间稳定冷却水温度并快速跟踪波动。 “enoaqua”系列是拥有丰富电子显微镜知识的 JEOL 自主开发的高精度冷却水循环装置。
功能

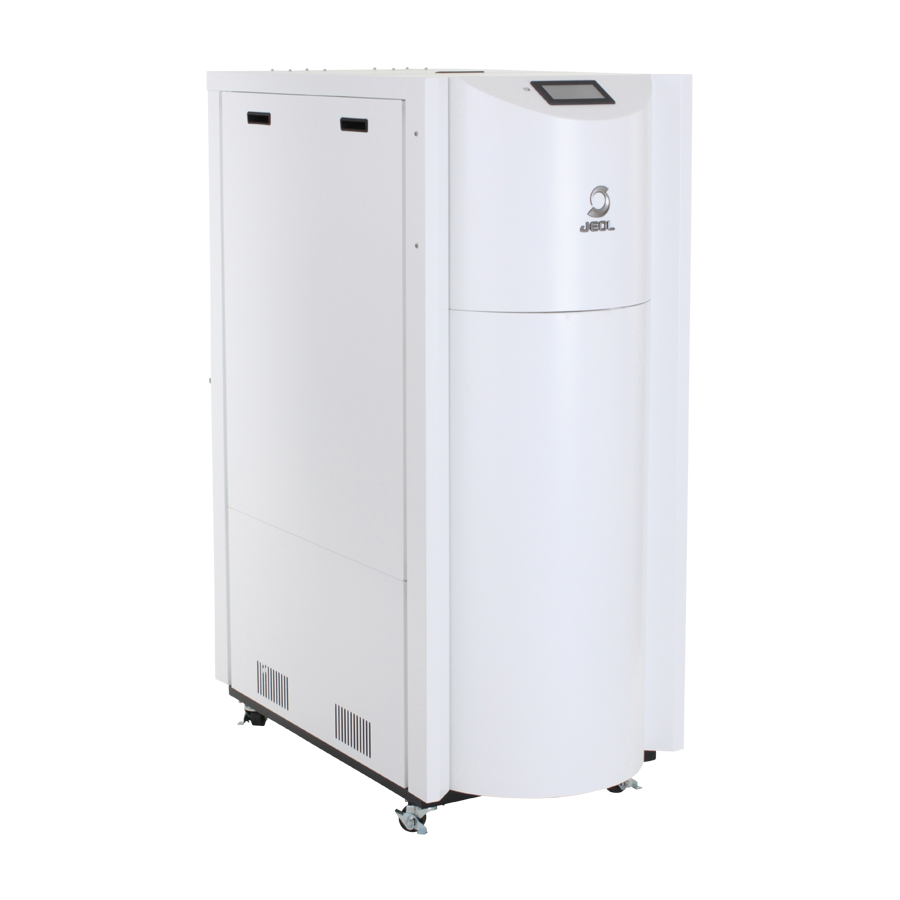

enoaqua是专为原子分辨率电子显微镜开发的冷却水循环装置。通过使用新开发的控制系统最大限度地减少冷却水温度的波动，可以根据光电条件保持最佳冷却水温度，并提供日夜稳定的冷却水供应。安装 TEM 后，我们实现了冷却水温度波动 ± 0025°C/min 和漂移 001°C/h*1)。
*1) 水温的波动和漂移由我们公司定义。
视频
◆点击上方方框中的播放按钮开始播放影片（约2分钟）◆
功能 1
最大限度地抑制冷却水温度波动导致的 TEM 和 STEM 图像波动
采用新技术VTCC（可变三级联控制）PATP和独特开发的加热器，抑制冷却水温度的波动，实现稳定的高分辨率图像观察。

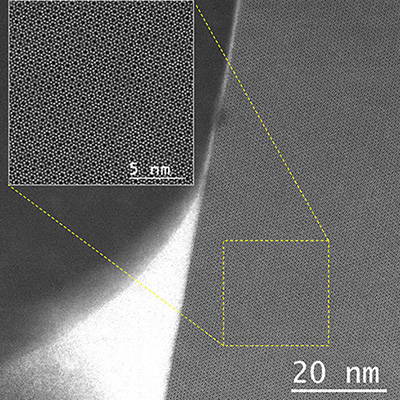

图像清晰，无波动
示例（左）：Si3N4（HAADF STEM 图像）/样本（右）：石墨单层（HAADF STEM 图像）
使用设备：JEM-ARM300F GRAND ARM原子分辨率电子显微镜
与传统型号相比具有压倒性的水温稳定性（TEM 安装状态）
功能 2
快速跟踪冷却负载条件的变化，例如加速电压的变化
通过使用新技术VTCC联动控制多个冷却和加热源，自动快速响应由于切换电子束加速电压和打开/关闭透镜而引起的负载热量的变化。

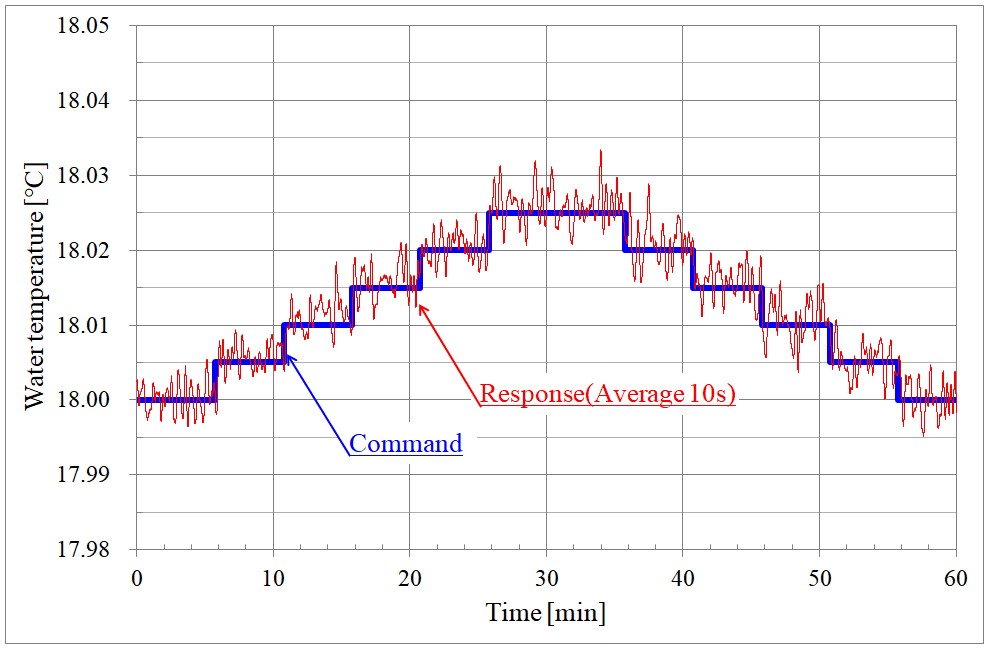

水温指示与实际冷却水温的变化
功能 3

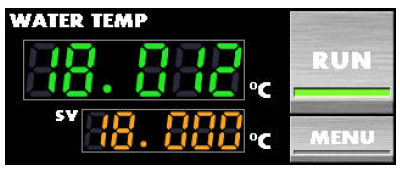

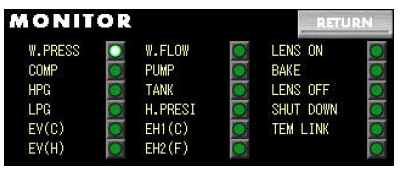

彩色触摸屏操作方便

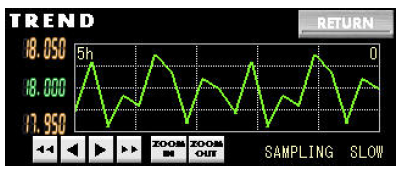

驾驶操作和各种条件设置均在易于读取和操作的液晶触摸屏上进行。您还可以实时检查运行状态（冷却水温度、加热器输出等）。
功能 4
将驾驶历史记录保存到 SD 卡

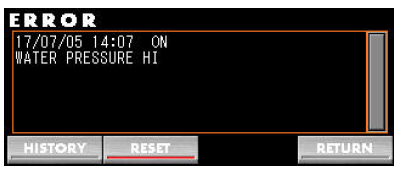

在内置存储器（SD 卡）中记录冷却水温度和警报等冷水机运行历史记录。万一出现问题或维护，服务响应也很顺利。

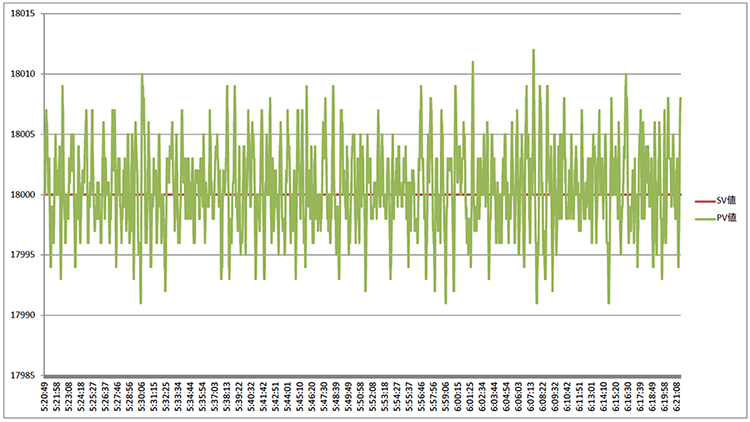

温度数据输出示例
阵容

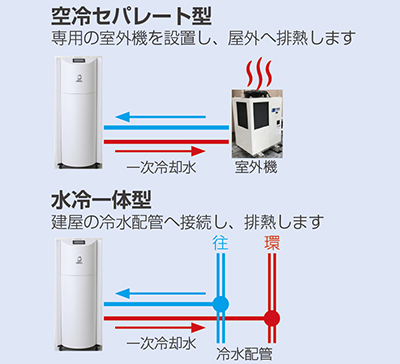

您可以根据安装条件选择“风冷分体式”和“水冷一体式”。
| 型号 | 冷却方式 | 冷却能力 |
|---|---|---|
| DS-78640ACS | 风冷分体式 | 4千瓦 |
| DS-78640WCI | 水冷一体式 | 4千瓦 |
| DS-78660ACS | 风冷分体式 | 6千瓦 |
| DS-78660WCI | 水冷一体式 | 6千瓦 |
安装环境措施
为了让您的设备发挥出最佳性能，我们使用最新的测量设备以及丰富的经验和专业知识，为您的设备以及样品预处理室和特殊室提供最佳环境的整体解决方案。
规格/选项
enoaqua 兼容性表
| 冷却方式 | 风冷分体式 | 水冷一体式 | |||
|---|---|---|---|---|---|
| 制冷量 | 6千瓦 | 4千瓦 | 6千瓦 | 4千瓦 | |
| DS-78660ACS | DS-78640ACS | DS-78660WCI | DS-78640WCI | ||
| 适用机型 | ● | - | ● | - | |
| ● | - | ● | - | ||
| ● | - | ● | - | ||
| - | ● | - | ● | ||
| - | ● | - | ● | ||
| - | ● | - | ● | ||
| - | ● | - | ● | ||
| - | ● | - | ● | ||
根据设备配置和附件，可能需要 6kW 类型。详情请联系我们。
规格(DS-78660WCI)
| 冷却类型 | 水冷一体式 |
|---|---|
| 制冷量 | 6千瓦 |
| 供水量 | 20 升/分钟 |
| 冷却水温度设定范围 | +15 ~ +25°C |
| 冷却水温度波动(设备安装状态) | ±0025℃/分钟 |
| 冷却水温漂移（设备安装状态） | 001℃/小时 |
| 噪音水平 | 60 dB(C) 或更低 |
| 外部尺寸 | 1,350毫米（高）×550毫米（宽）×775毫米（深） |
| 安全/法规 | CE 标志 |
安装条件
| 电源电压 | 三相AC200V±10[%]/50/60Hz(相关平衡<±3%) |
|---|---|
| 视在功率 | 6 kVA |
| 一次冷却水(水冷一体式)(20℃～30℃) | 20°C 时 15 升/分钟30°C 时 25 升/分钟 |
| 安装室温 | +5～+30°C |
| 安装室湿度 | <70%（无冷凝） |
| 循环水 | 蒸馏水 |
相关产品
CRYO ARM™ 300 II (JEM-3300) 场发射冷冻电子显微镜
“通过简单的操作在短时间内获得高对比度、高分辨率的图像”
CRYO ARM™ 300 II 是一款冷冻电子显微镜，专门用于观察对电子束照射敏感的样品（例如蛋白质）。支持单粒子结构分析、断层扫描、电子束晶体结构分析等多种方法。 CRYO ARM™ 300 II 不仅进一步提高了显微镜的稳定性和通量，而且还使其操作更简单。它也是一款集成了从样品筛选到图像数据采集的一切功能的显微镜。它还具有高度的自由度，允许根据用户量身定制操作。这是新一代冷冻电子显微镜，即使是不熟悉显微镜的人也可以通过简单的操作获得高质量的显微照片。
CRYO ARM™ 300 (JEM-Z300FSC) 场发射冷冻电子显微镜
JEM-Z300FSC (CRYO ARM™ 300) 是一款电子显微镜，配备冷阴极场发射电子枪、柱内能量过滤器（Omega 过滤器）、侧入式液氮冷却台和自动样品交换机构，用于在低温下观察生物大分子。自动样品交换机制最多可存储 12 个样品。可以移除和替换存储中的一个或多个样本，从而实现灵活的测量安排。此外，通过使用新设计的Omega滤光片与无孔相位板相结合，可以进一步提高生物样品的对比度。
CRYO ARM™ 200 (JEM-Z200FSC) 场发射冷冻电子显微镜
场发射冷冻电子显微镜 CRYO ARM™ 200 是一款冷冻电子显微镜，配备冷阴极场发射电子枪、柱内能量过滤器（omega 过滤器）、侧入式液氮冷却台以及最多可存储 12 个样品的自动样品交换机构。通过使用新设计的Omega滤光片与无孔相位板的结合，我们进一步提高了生物样品的对比度。

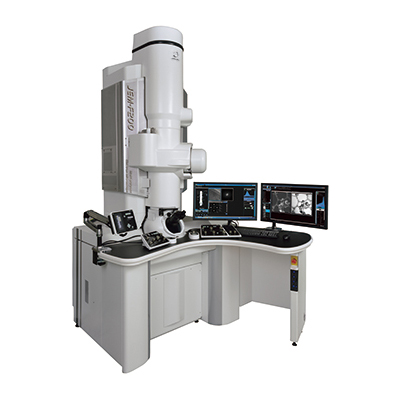

JEM-F200 多功能电子显微镜
