JEM-Z300FSC (CRYO ARM™ 300) 是一款电子显微镜，配备冷阴极场发射电子枪、柱内能量过滤器（omega 过滤器）、侧入式液氮冷却台和自动样品交换机构，用于在低温下观察生物大分子。自动样品交换机制最多可存储 12 个样品。可以移除和替换存储中的一个或多个样本，从而实现灵活的测量安排。此外，通过使用新设计的Omega滤光片与无孔相位板相结合，可以进一步提高生物样品的对比度。
功能
自动样品交换机制
配备低温转移机构，可以在冷却至液氮温度的样品台和样品交换机构之间自动转移样品，同时保持样品冷却。液氮自动供给液氮罐。冷却样品交换器中最多可存储 12 个样品。可以取出并更换存储中的一个或多个样品。除待更换的样品外，所有样品均在自动样品交换装置中保持冷却。
冷阴极场发射电子枪
冷场发射电子枪获得的高亮度、窄能量宽度的电子束具有高相干性，可以观察到高分辨率、高对比度的图像。
柱内能量过滤器（Omega 过滤器）
配备柱内能量滤波器（欧米伽滤波器），可以获得能量滤波器图像和能量损失谱。零损失图像可实现高对比度图像观察并减少色差。
用于单颗粒分析的自动图像采集软件
用于单颗粒分析的自动图像采集软件。自动检测网格孔并有效收集单颗粒图像。
无孔相位板（可选）*1
可有效为低对比度的生物样品提供高对比度。
自动调节功能*2
通过使用自动对焦、自动无彗差对准和自动平行照明等自动调整功能，可以在最佳条件下获取图像。
可选。
使用底部摄像头图像。
规格/选项
主体
| 电子枪 | 冷阴极场发射电子枪 |
|---|---|
| 加速电压 | 300kV |
| 能量过滤器 | 柱内 Omega 过滤器 |
| 最大样品倾斜角度 | ± 70° |
阶段/自动样品交换机制
| 样品台 | |
|---|---|
| 使用的制冷剂 | 液氮、内置液氮自动供给机构 |
| 样品冷却温度 | 小于 100K |
| 测温位置 | 样品，CryoShield，路易斯安那州2坦克 |
| 机芯示例 | |
| X，Y | 电机驱动（行程±1mm）压电元件（移动范围±05μm） |
| Z | 电机驱动（行程±02mm） |
| X 斜率 | 电机驱动（倾斜范围±70°） |
| 样本平面内的旋转 | 0°或90° |
| 样品交换装置 | 气闸方法，内置自动控制低温转移机构 |
| 样品冷却温度（交换室） | 105K 或更少 |
| 更换墨盒样品 | 一次最多可以交换4个样品 |
| 停车台示例 | 最多可容纳 12 件 |
目录下载
CRYO ARM™ 300 (JEM-Z300FSC) 场发射冷冻电子显微镜
申请
与 JEM-Z300FSC 相关的应用
图库
Innexin-6 间隙连接通道
实验条件
样品：Innexin-6（秀丽隐杆线虫）
显微镜：配备 Gatan K2 的 CRYO ARM™300 (300kV CFEG)
用于图像采集的软件：JADAS（1974 张图像）
粒子数量：91,613（初始拾取），37,767（用于 3D 重建）
用于图像分析的软件：Relion3
分辨率：30 Å（FSC = 0143）
样品由 A Oshima 教授（名古屋大学）提供

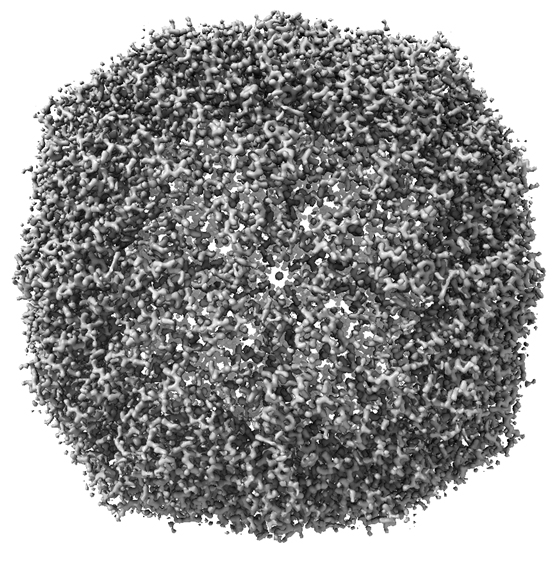

脱铁铁蛋白
cryoEM 实现的最高分辨率 153 Å 201902
小鼠脱铁铁蛋白
光学特性：冷 FEG 300 kV 和 Ω 型能量滤波器，狭缝宽度 20 eV
探测器：Gatan K2（图像像素大小：0495 Å，mag x100,000）
网格：Quantifoil 12/13 Cu 200 网格，在数据收集前在自动加载器中保存 3 天
没有。显微照片数量：24 小时内收集 974 张，840 张用于图像分析
没有。粒子数：120,295 用于最终重建
软件：RELION 31b、CTFFIND4
分辨率：153 Å（B 系数：47）
注意：仅前 56 张图像就生成了分辨率为 176 Å 的地图（B 因子：45）
来自 Yanagisawa、Danev 和 Kikkawa @东京大学的小鼠脱铁铁蛋白质粒
加藤、牧野、中根、寺原、金子、清水、本木、石川、米仓和难波 201902 (EMDB-9865)

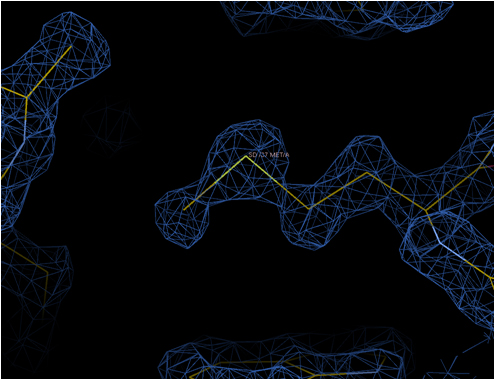

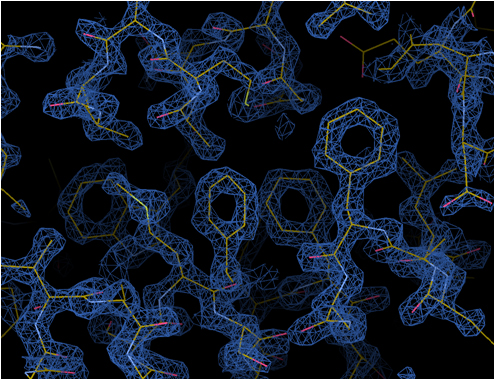

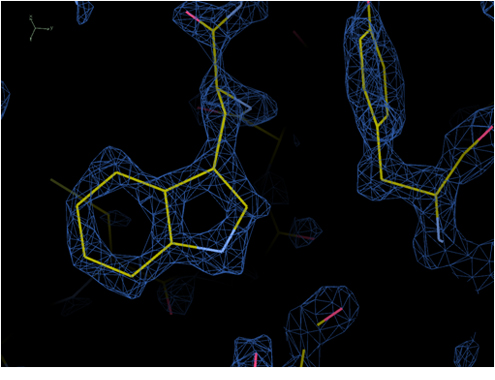

ß-半乳糖苷酶
β-半乳糖苷酶 243 Å 分辨率 CRYO ARM™
使用冷冻电子显微镜 (CRYO ARM™ 200) 在 200 kV 加速电压下获得的 ß-半乳糖苷酶三维结构图像

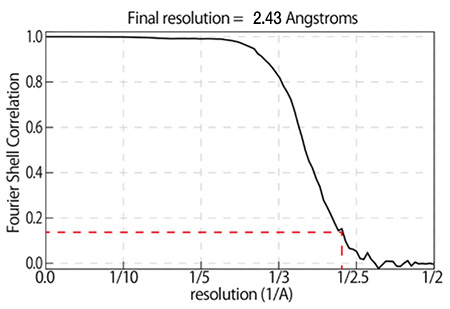

此图显示了由大阪大学前沿生物科学研究生院特聘教授难波敬一和加藤隆之助理教授组成的研究小组使用配备 200 kV 加速电压和肖特基 FEG 的冷冻电子显微镜 CRYOARM™ 解析出的 β-半乳糖苷酶的结构。使用傅立叶壳相关法验证该数据的结果（图表），3D 重建图像显示出 243 Å 的出色分辨率。
示例：含 PETG 的 β-半乳糖苷酶
显微镜：CRYO ARM™（肖特基 200 kV）/K2 峰会
图片数量：JADAS 3 天 2,500 次
图像像素大小：08 Å/像素
粒子图像数量：350,000（初始拾取），88,564（用于最终 3D 重建）
软件：Motioncor2、Gctf、Gautomatch、Relion20
总剂量：70 e-/Å2（70 帧（02 秒/帧 x 14 秒）
数据：由大阪大学 T Kato 博士和 K Namba 博士提供，2017 年 8 月
