这是一种 CRYO-FIB-SEM 系统，将液氮冷却台和用于冷冻样品的样品传输机构集成到 FIB-SEM 中，从而可以制备生物聚合物等 TEM 样品。样品传输机构内置溅射镀膜功能，仅此系统就可以执行从冷冻样品制备TEM样品的一系列过程，包括导电镀膜、保护膜形成和FIB处理。此外，由于可以使用我们的 CRYO ARM™ 试剂盒运输样品，因此在 TEM 样品制备后将样品运输到 CRYO ARM™ 会更容易。
功能
产品视频
使用 CRYO ARM™ 试剂盒进行冷冻样品运输
样品传输由 CRYO ARM™ 试剂盒执行。将样品网连接到卡盒后，无需使用镊子处理样品网，从而实现可靠且高通量的样品运输。
高度稳定的冷却台
我们采用了液氮热传导冷却台。这减少了冷却引起的载物台漂移和振动，从而实现可靠的 TEM 样品制备。
独特的防污染装置
我们新开发了一种防污染装置，以减少样品室内的冰污染。即使在长时间内制备大量样品时，冰污染的影响也可降至最低。

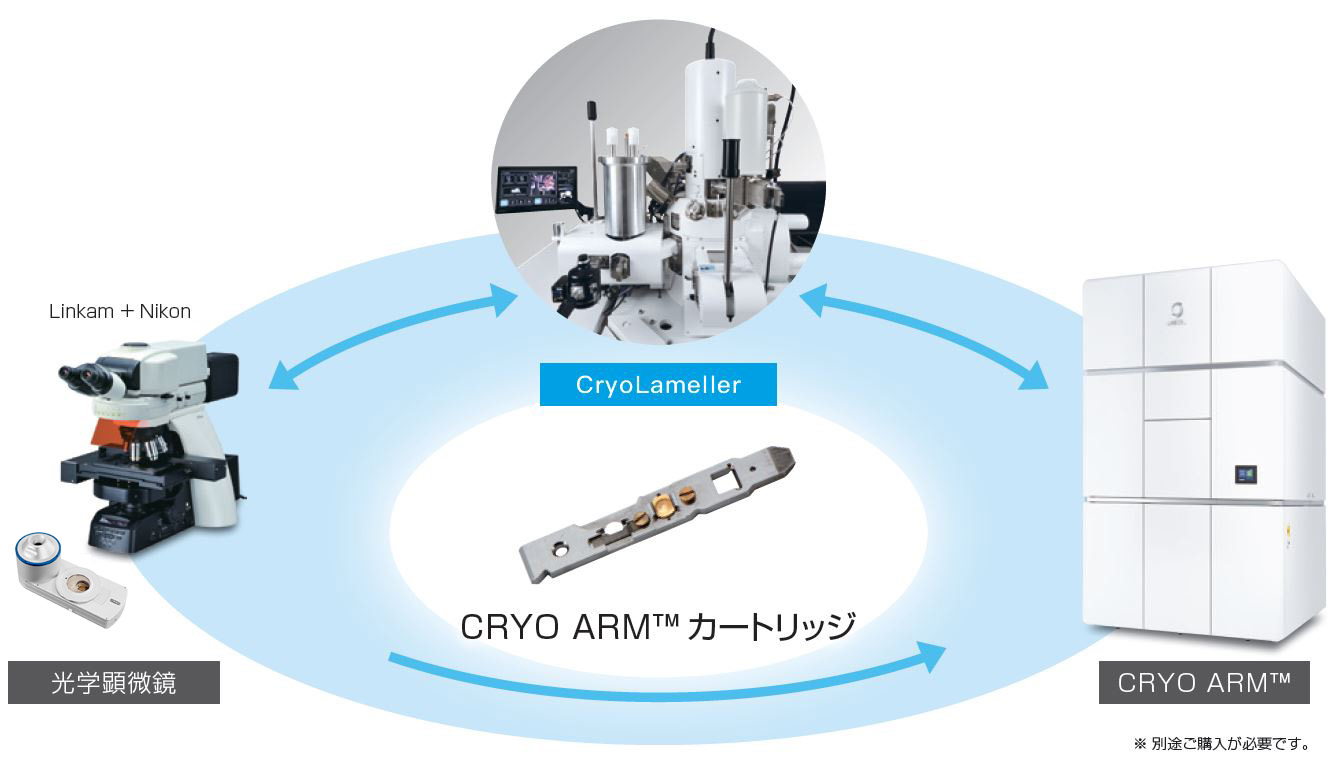

冷冻 CLEM 工作流程
Linkam Scientific Instruments 制造的低温台※和尼康公司制造的光学显微镜※允许您使用 CRYO ARM™ 试剂盒构建冷冻 CLEM 工作流程。由于每个设备的载物台坐标可以链接，因此在设备之间传输样品时您不会丢失样品的方向或位置。
规格/选项
| 扫描电镜 | |
|---|---|
| 入射电压 | 01 至 300 kV |
| 束流 | 1 pA 至 300 nA |
| 图像分辨率 | 16 nm（15 kV，WD 4 mm）30 nm（2 kV，WD 85 mm） |
| FIB | |
|---|---|
| 加速电压 | 10 至 300 kV |
| 束流 | 1 pA 至 90 nA |
| 图像分辨率 | 40 nm (30 kV) |
| 冷却阶段 | |
|---|---|
| 冷却方式 | 热传导冷却 |
| 使用的制冷剂 | 液氮 |
| 冷却温度 | 阶段：-160°C或以下防污染装置：-180°C或以下 |
| 冷却停留时间 | 超过 13 小时 |
| 移动范围 | X：20毫米 |
| Y：30毫米 | |
| Z：4至405毫米 | |
| 温度：-40 至 70° | |
| R：360°或更大（-190至190°） | |
标准组件
| 导电涂层 | Pt 溅射涂层纳入样品交换室 |
|---|---|
| 防污染装置 | 纳入SEM柱和样品室 |
相关产品
CRYO ARM™ 300 II (JEM-3300) 场发射冷冻电子显微镜
CRYO ARM™ 300 II 是一款冷冻电子显微镜，专门用于观察对电子束照射敏感的样品（例如蛋白质）。支持单粒子结构分析、断层扫描、电子束晶体结构分析等多种方法。CRYO ARM™ 300 II 不仅进一步提高了显微镜的稳定性和通量，而且还使其操作更简单。它也是一款集成了从样品筛选到图像数据采集的一切功能的显微镜。它还具有高度的自由度，允许根据用户量身定制操作。这是新一代冷冻电子显微镜，即使是不熟悉显微镜的人也可以通过简单的操作获得高质量的显微照片。
CRYO ARM™ 300 (JEM-Z300FSC) 场发射冷冻电子显微镜
JEM-Z300FSC (CRYO ARM™ 300) 是一款电子显微镜，配备冷阴极场发射电子枪、柱内能量过滤器（Omega 过滤器）、侧入式液氮冷却台和自动样品交换机构，用于在低温下观察生物大分子。自动样品交换机制最多可存储 12 个样品。可以移除和替换存储中的一个或多个样本，从而实现灵活的测量安排。此外，通过使用新设计的Omega滤光片与无孔相位板相结合，可以进一步提高生物样品的对比度。

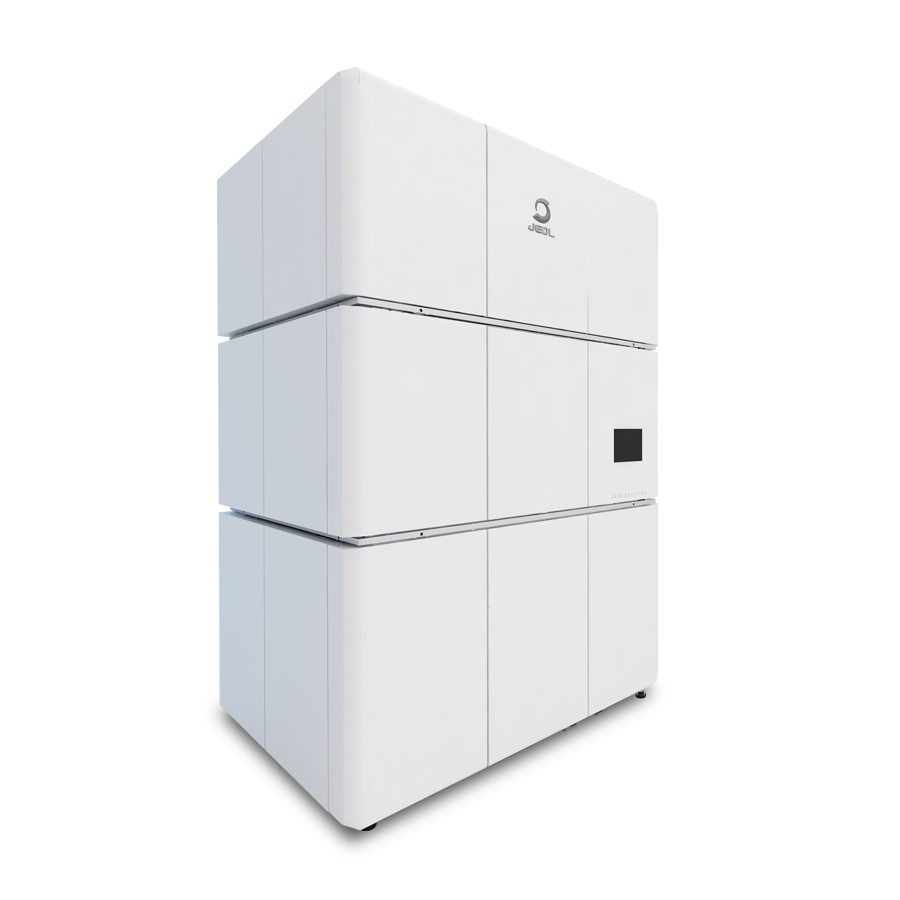

CRYO ARM™ 200 (JEM-Z200FSC) 场发射冷冻电子显微镜
