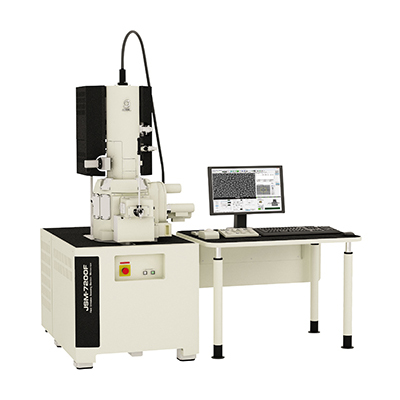

JSM-7200F 配备了采用我们旗舰机 JSM-7800FPRIME 中使用的“镜头内肖特基 Plus”技术的电光系统，并标配了 TTLS（通过镜头系统），与之前的型号相比，无论在高加速电压还是低加速电压条件下，空间分辨率均显着提高。此外，最大照射电流可保证300nA，是兼容高分辨率观察和高通量分析的新一代多用途FE-SEM，并增强了自动功能和其他易用性。
功能
JSM-7200F的主要特点是采用“镜头内肖特基Plus”技术的电子光学系统、使用GB（温和光束模式）和各种探测器实现低加速电压高分辨率观察和信号选择的TTLS（穿镜系统）以及具有电磁场叠加的混合物镜。
镜内肖特基电子枪
镜内肖特基型电子枪优化了电子枪和低像差聚光透镜，通过有效利用来自电子枪的电子，即使在高电流下也可以获得小探针直径。因此，高通量分析（EDS、WDS 绘图、EBSD 分析等）成为可能。
TTLS（通过镜头系统）
TTLS（通过镜头系统）是一种使用 GB（柔和光束模式）实现低加速电压高分辨率观察和信号选择的系统。
通过在GB（柔和光束模式）中向样品施加偏置电压，它可以使入射电子减速并加速样品中的发射电子，即使在低加速电压（入射电压）下也可以进行具有良好信噪比的高分辨率观察。
此外，可以调整通过安装在TTLS中的能量滤波器的滤波器电压检测到的二次电子的量。因此，在极低的加速度条件下，使用上部探测器（UED）只能从样品的最外表面获得高角度背散射电子。
由于滤波器电压而无法被UED检测到的低能电子可以通过可选的上部二次电子检测器(USD)检测到，从而可以同时采集二次电子图像和背散射电子图像。
混合物镜（电磁场叠加）
JSM-7200F的物镜采用我们新开发的混合镜头。
混合透镜是一种电磁场叠加型物镜，结合了磁场透镜和静电透镜。它可以抑制像差，并且可以获得比传统外置透镜更高的空间分辨率。当然，外置镜头的易用性还是一样的，所以观察和分析磁性材料是没有问题的。
应用示例
使用混合镜头的观察示例，GB（柔和光束模式）
使用低像差混合镜头和GB（柔和光束模式），即使对于绝缘材料，也可以以极低的加速电压进行高分辨率观察。

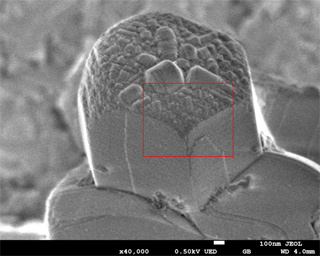

×40,000次

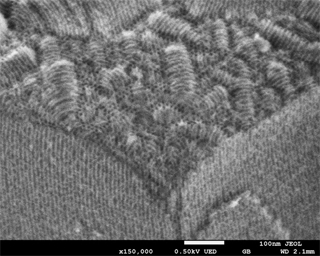

×150,000次
注入电压：05 kV
样品：介孔二氧化硅（由中国上海交通大学车树乃教授提供）

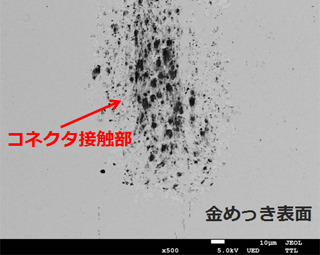

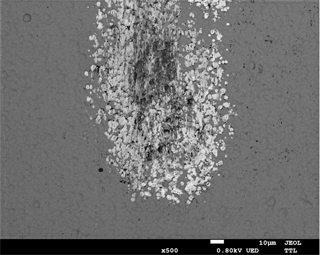

使用上部检测器 (UED) 和能量滤波器的观察示例
这些是低加速条件下的背散射电子图像（使用 UED 获得）。由于它是高角度背散射电子图像，因此图像具有丰富的成分信息，但 08kV 加速度比 5kV 加速度能够测量最外层表面的更详细信息。为了在极低的加速度下获得样品最外表面的背散射电子成分图像，不仅需要上部探测器，还需要用于去除二次电子的能量过滤器。
加速电压：08kV（左数据），5kV（右数据）
样品：镀金表面
能量过滤器：-250 V
特殊样品持有者信息
规格/选项
| JSM-7200F | 具有低真空模式 (LV) 的 JSM-7200F* | |
| 分辨率 (1kV) | 16纳米 | |
| 分辨率 (20kV) | 10微米 | |
| 分辨率（分析期间） | 30纳米（15 kV，WD：10 mm，照射电流：5 nA） | |
| 放大倍数 | ×10～×1,000,000 | |
| 加速电压 | 001～30kV | |
| 辐照电流 | 1 pA 至 300 nA | |
| 探测器（标准） | UED、LED | |
| 探测器（可选） | 美元，RBED | |
| 电子枪 | 镜内肖特基场发射电子枪 | |
| 光圈角控制镜头 | 嵌入式 | |
| 物镜 | 圆锥形透镜 | |
| 样品台 | 全中心测角仪阶段 | |
| 机芯示例 | X：70毫米，Y：50毫米，Z：2~41毫米，倾斜：-5 至 70°，旋转：360° | |
| 电机控制 | 5轴电机控制 | |
| 样品交换室 | 最大直径：100毫米最大高度：40 毫米（用干燥氮气排气） | |
| 长焦深 (LDF) | 内置 | |
| LV 模式 | - | 嵌入式 |
| 低压探测器 | - | LV-BED、LV-SED（可选） |
| LV 分辨率 | - | 18 nm (30 kV) |
| LV 模式下的压力 | - | 10Pa～300Pa |
| 节流孔控制 | - | 通过操作 GUI |
| 引入气体 | 氮气 | |
| 排气系统 | SIP×2，TMP | |
| 排气 | RP × 1 | RP × 2 |
选项
主要选项
可伸缩背散射电子探测器 (RBED)
上部二次电子探测器（美元）
低真空二次电子探测器（LV-SED）
能量色散X射线光谱仪（EDS）
电子背散射衍射 (EBSD)
波长色散 X 射线光谱仪 (WDS)
大样品台(SS100S)
样品交换室（Type1）
舞台导航系统（SNS）
样品室相机
操作台
微笑视图
软X射线发射光谱仪
申请
与 JSM-7200F 相关的应用
相关产品
相关产品

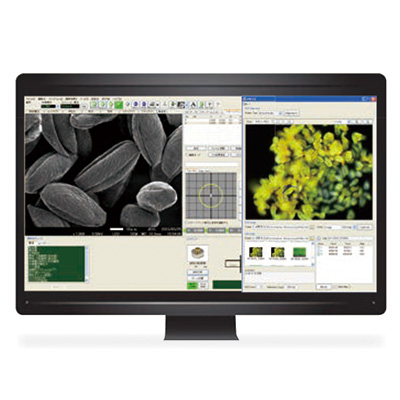

miXcroscopy™ 光学显微镜/扫描电子显微镜连接系统
通过共享光学显微镜和扫描电子显微镜的样品架，并通过专用软件管理载物台信息，系统可以存储光学显微镜观察到的区域，并进一步放大与扫描电子显微镜相同的视野以观察微观结构。现在可以用扫描电子显微镜无缝观察观察目标，而不会用光学显微镜错过观察目标，使光学显微镜图像与扫描电子显微镜图像的对比验证更加顺畅和轻松。

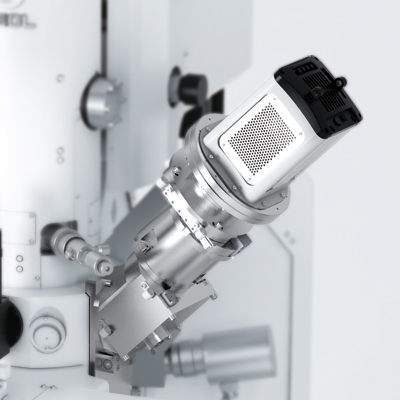

串行块面SEM JSM-7200F・7800F / Gatan 3View®2XP
