通过在肖特基场发射扫描电子显微镜中安装3View®2XP（Gatan制造），可以在高电流下长时间稳定地获得微小电子探针，从而可以进行自动样品切割和自动图像采集。通过以 3D 方式重建所获取的图像，可以以 3D 方式分析微观结构。
功能

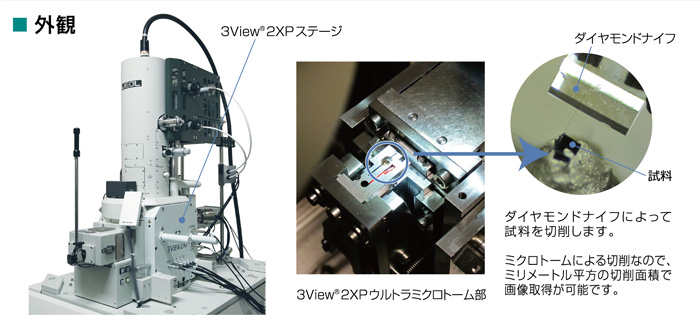

系统概述

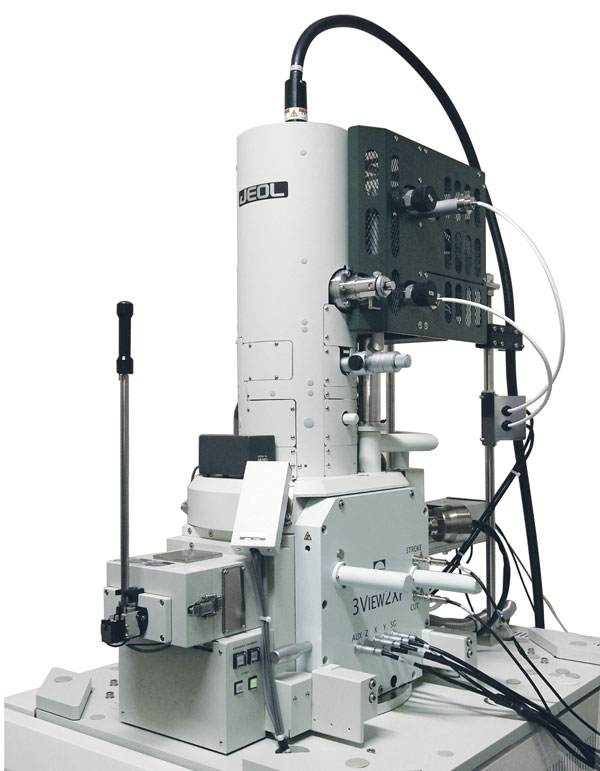

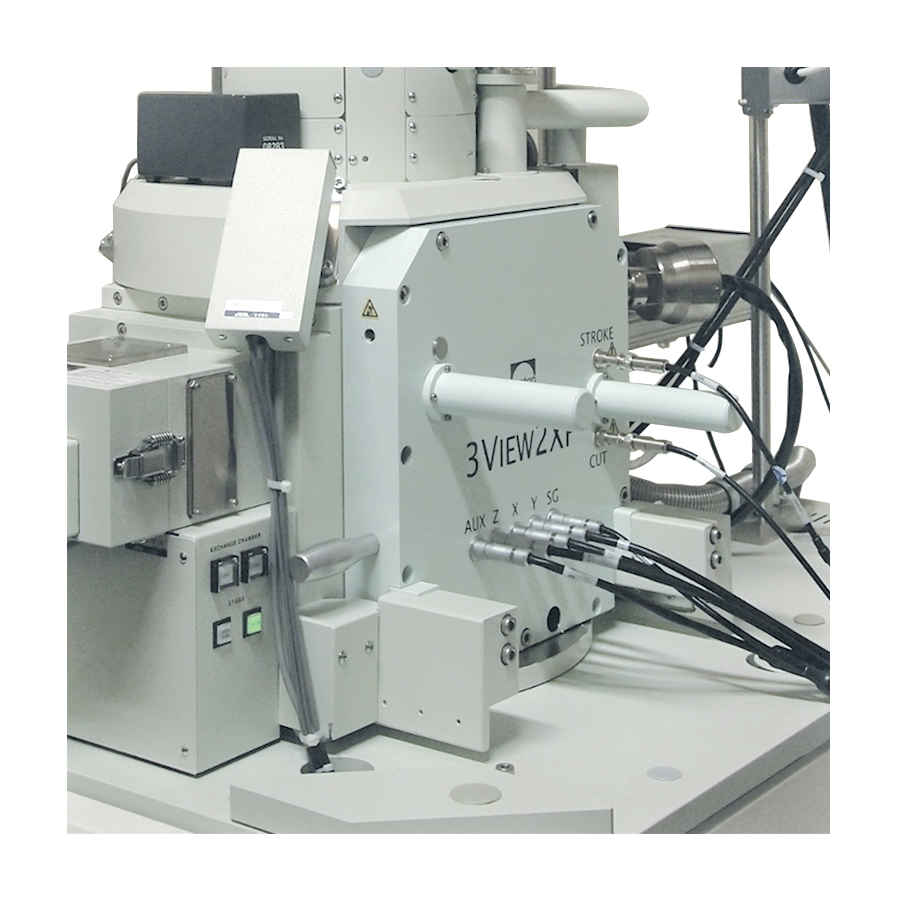

JSM-7200F/7800F 和 3View®2XP（Gatan制造）可用于连续获取大范围区域的切片图像。这允许在数百微米的区域内进行三维构造。通过执行 3D 构建，可以了解细胞在深度方向的结构，而这是用 2D 图像无法看到的。
操作

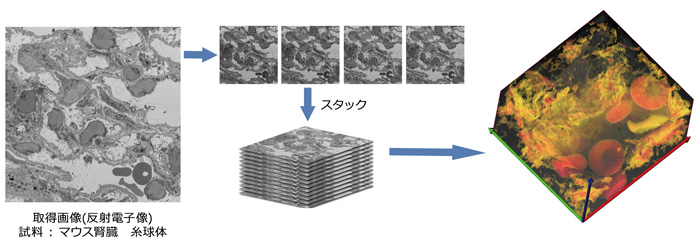

通过自动重复标本切割和图像采集，可以获得大量切片图像。使用软件对获得的切片图像进行堆叠、调整和三维构建。
应用数据
◆单击上方框中的播放按钮开始播放电影。 （约2分钟）◆

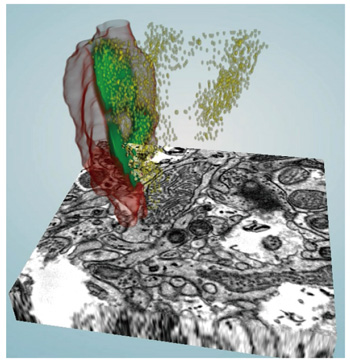

小鼠大脑突触
细分数据
黄色区域：突触小泡
绿色区域：突触后增厚区域
红色区域：突触后
样品：由生物成像中心 Deniz Kirik 教授和 Lina Gefors 教授提供。医学院。隆德大学。
瑞典
规格/选项
| JSM-7200F | JSM-7800F | |
|---|---|---|
| 分辨率 | 12nm (30kV), 30nm (1kV) | 08nm (15kV), 12nm (1kV) |
| 加速电压 | 05～30kV | 001～30kV |
| 放大倍数 | × 10～1,000,000 | ×25～1,000,000 |
| 3查看®2XP | |
|---|---|
| 切割厚度 | 15-200nm（生物基样品25-50nm） |
| 切割速度 | 01~12毫米/秒 |
| 刀具切割距离 | 12毫米 |
| 舞台驱动范围 | X/Y: ±700μm Z: 600μm |
外观和规格如有更改，恕不另行通知。
