放大感兴趣的峰

Delta 允许您自由更改报告数据的布局。在这里，我们将以创建可以放大任何峰值的布局为例来介绍“页面布局编辑器”功能。

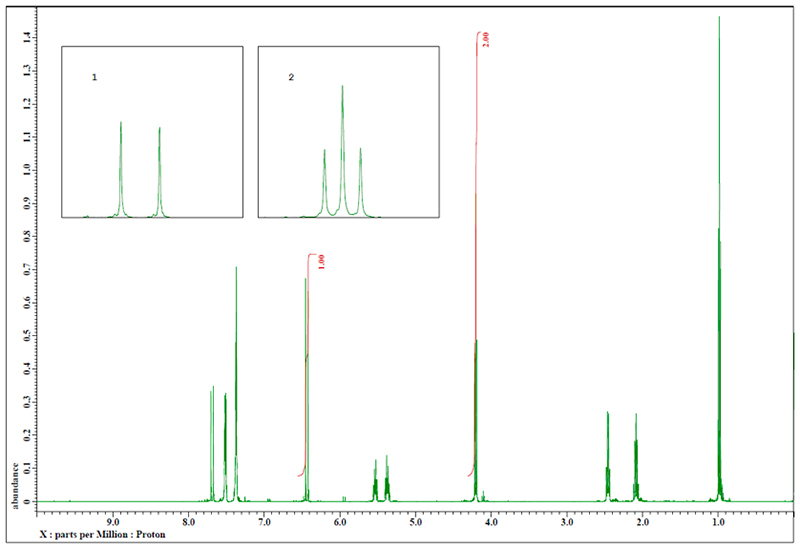

以下是报告数据的示例。下图是¹H 这是一个报告布局，左上方是 NMR 谱完整数据范围的放大视图。

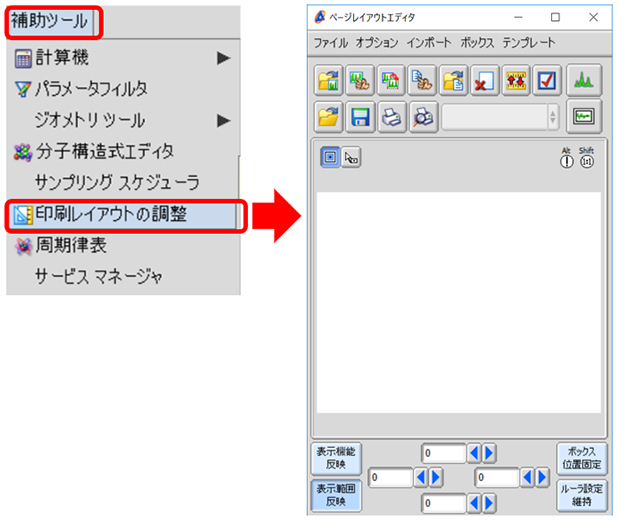

① 选择[辅助工具]-[调整打印布局]。
⇒ 将显示“页面布局编辑器”窗口。

② 设置数据框。 [区域]按钮（见下文★) 并用光标拖动布局区域。
⇒ 将显示数据框。

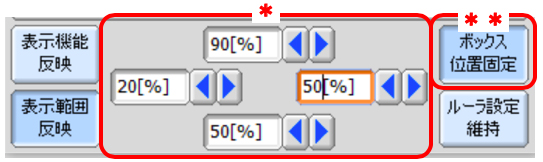

★数据框位置和大小的详细设置如下所示(＊)。

★使用[固定框位置]按钮显示设置的数据框位置(＊＊) 可以修复。

③ 应用数据。单击页面布局编辑器窗口中的数据框。
[数据选择]按钮(③) 并单击要应用的数据。
⇒ 将应用所选数据并显示数据名称。

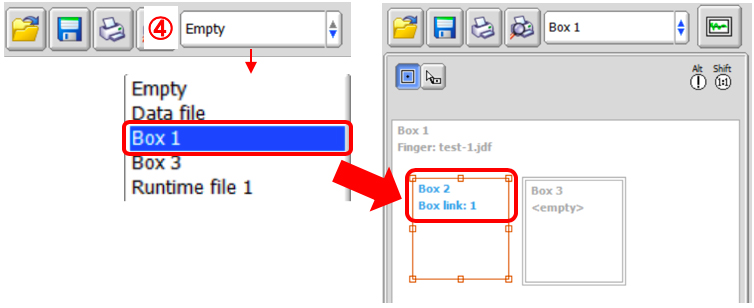

④ 将数据框相互关联。例如选择数据框Box 2，选择数据选择列表（见下图）④)并选择[框1]。
⇒ 数据框框 1 和框 2 将关联。

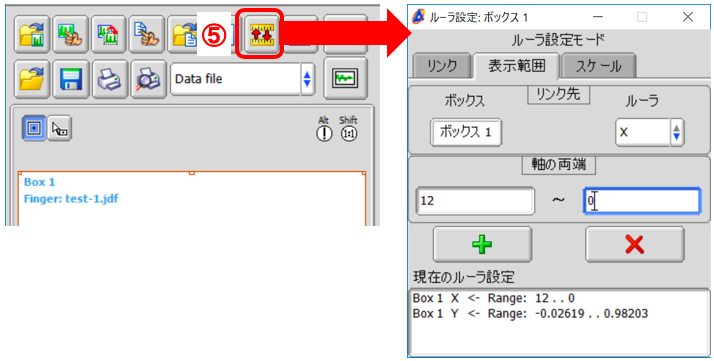

⑤ 设置数据轴。例如，选择数据框Box 1，然后按[标尺设置]按钮(⑤)。
⇒ 将显示“标尺设置”窗口。

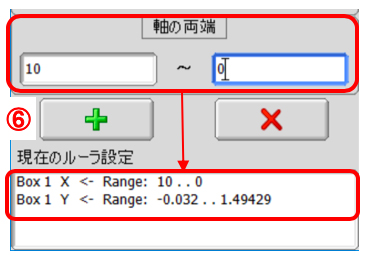

⑥ 在“显示范围”选项卡屏幕上输入标尺值，然后点击“应用设置”按钮 (⑥)。
⇒设置值显示在“当前标尺设置”区域中。

★您也可以用同样的方式设置关联数据框的数据轴。
下图是将Box 1数据的X轴635-65 ppm（Y 0-12）设置为与数据框Box 1关联的Box 2的显示范围的示例

★关联数据的 Y 轴设置也可以使用链接源数据的放大/缩小比例进行设置。
请在“标尺设置”窗口的“比例”选项卡中设置“Y 轴放大/缩小比例”。

⑦ 打印数据。单击[打印]按钮。
⇒数据将以设定的布局输出。

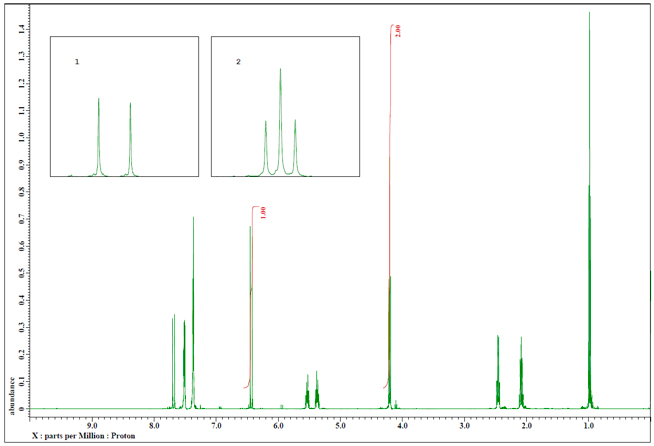

下图显示了一个报告，其中框1的完整数据范围在框2和框3中放大，框2和框3与数据框框1相关联。

布局创建示例：

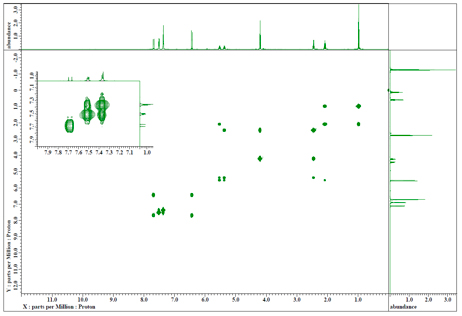

创建布局的示例如下所示。左图是¹H-¹H 这是一个示例，其中 COSY 光谱的 7-8ppm 区域被放大并显示在 2D 数据的左上方。

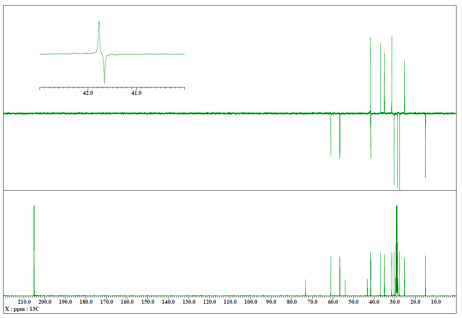

右图为DEPT135谱图¹³C 这是在光谱数据左上方放大显示 DEPT135 光谱 40-43ppm 区域的示例。

¹H-¹温馨舒适

DEPT135/¹³C

保存页面布局数据：

创建的布局可以保存为模板数据 (pmt)。
选择数据所在的数据框，选择数据选择列表(＊)中选择[清空]，然后单击[保存]按钮。
如果您链接了多个数据框，请将链接源数据框设置为[空]。

数据框详细信息设置：

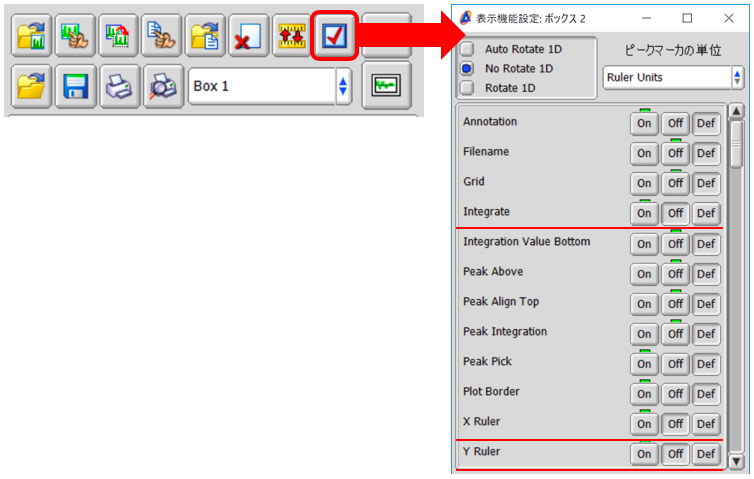

每个数据框的详细设置可以在“显示功能设置”窗口中进行。
下图是选择隐藏积分数据（[积分]：关闭）和隐藏标尺（[X 标尺]和[Y 标尺]：关闭）的示例。

有关“显示功能设置”窗口的详细信息，请参阅Delta Tips“创建打印布局(3)”(⇒NMDT_0070)。

高级字体设置：

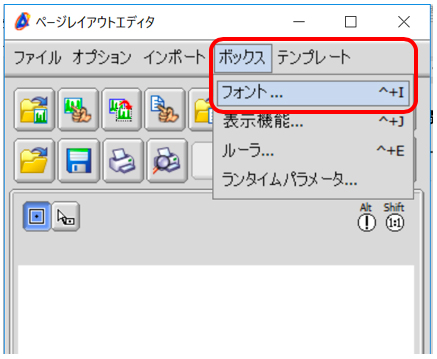

您可以更改布局数据中文本的字体和大小。请从菜单栏[Box]-[Font]进行设置。

请参阅Delta Tips“页面布局编辑器(1)”(⇒NMDT_0019)。

如何使用模板数据：

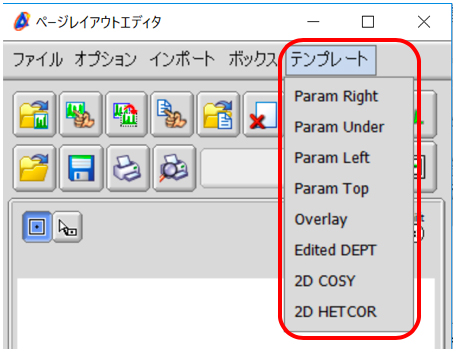

布局模板数据可以在菜单栏的[模板]下查看。

有关如何使用模板数据的信息，请参阅 Delta Tips“页面布局编辑器版（2）”(NMDT_0055)。
