详细数据框设置

Delta 允许您自由更改报告数据的布局。这里我们将介绍“页面布局编辑器”功能的数据框的详细设置。

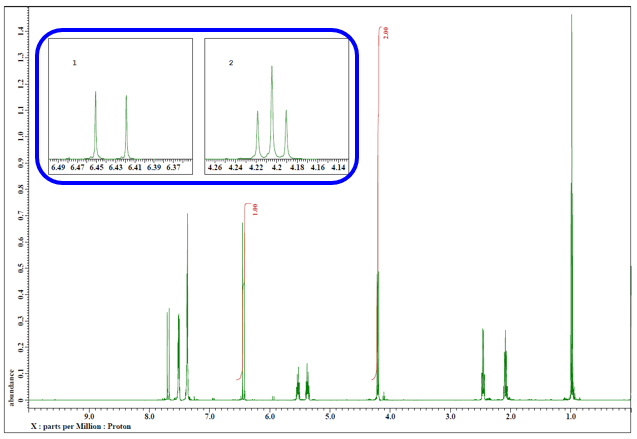

例如，您可以通过更改设置以仅显示扩展的光谱来创建报告数据。下图是仅隐藏扩展谱数据、积分数据、Y轴等的示例。

★有关使用“页面布局编辑器”创建布局数据的信息，请参阅 Delta 提示“创建打印布局 (1)”(⇒NMDT_0068) 等

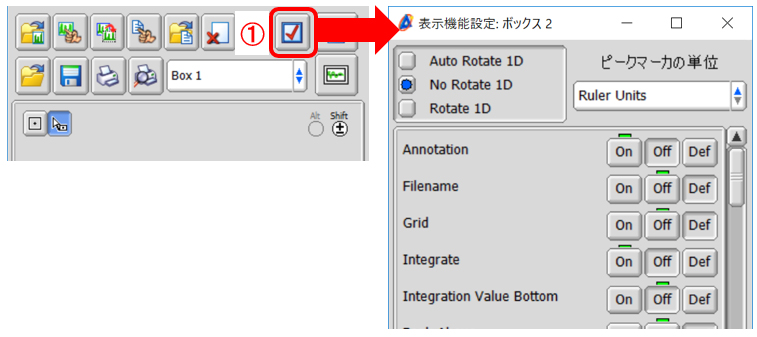

① 选择数据框，然后单击[显示功能设置]按钮（下图①）。
⇒ 将显示“显示功能设置”窗口。您可以选择该功能的开启/关闭。

介绍如何使用“显示功能设置”功能。

显示/隐藏标尺：

[X 标尺]：X 轴显示开/关
[Y标尺]：Y轴显示开/关

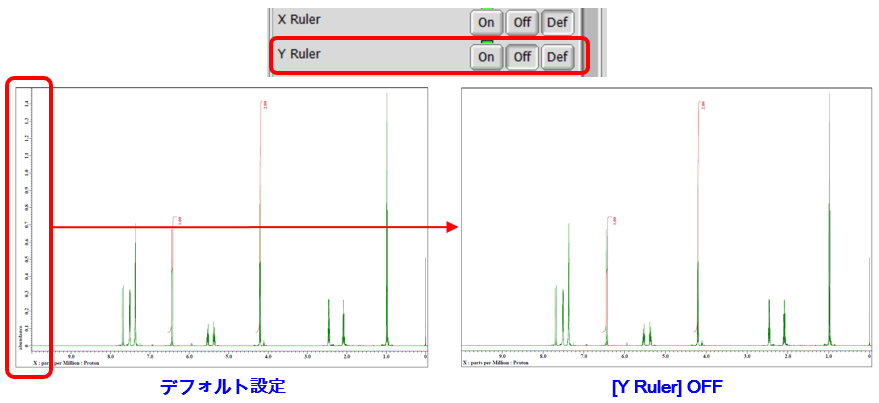

下图是[Y标尺]设置为OFF的示例。

显示/隐藏标尺信息：

[短标尺单位]：标尺单位的开/关简化显示（例如百万分之一→PPM）
[显示轴名称] : 显示标尺名称的开/关（X、Y、Z 等）
[显示轴标题] : 显示标尺标题的开/关
[显示标尺单位] : 显示标尺单位的开/关

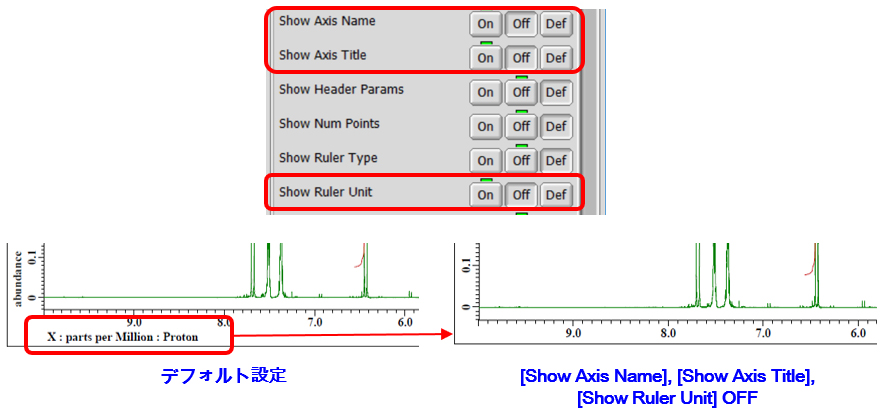

下图是[显示轴名称]、[显示轴标题]和[显示标尺单位]设置为OFF的示例。

显示/隐藏积分数据：

[Integrate] : 积分数据显示开/关
[积分值底部]：在标尺上显示积分值/在频谱上显示
[积分线]：积分曲线显示开/关
[积分值]：积分值显示开/关

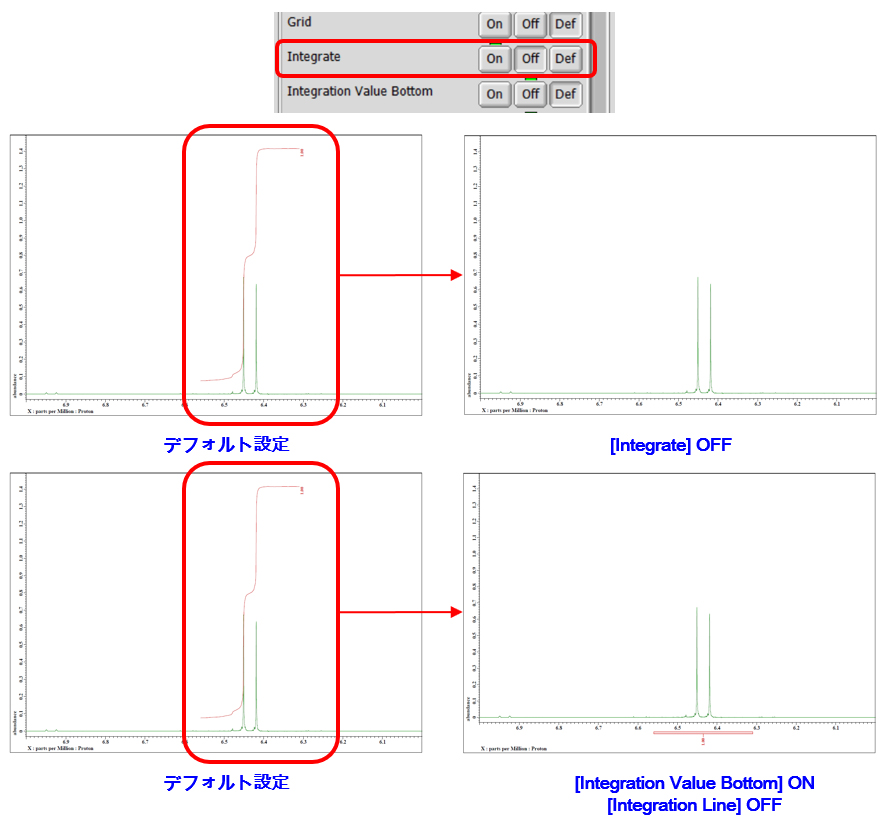

下图显示了[积分]设置为OFF的示例，以及[积分值底部]设置为ON且[积分线]设置为OFF的示例。

★要保存布局数据，请参阅 Delta 提示“创建打印布局 (1)”(⇒NMDT_0068)
