天游线路检测中心 Delta 提示：2D NMR 数据的峰拾取

本文介绍了如何在二维 NMR 数据中选取峰并设置阈值水平。

自动峰值选择

① 工具栏[自动取峰]按钮①
⇒ 强度大于峰值阈值水平的峰值将被自动拾取。

手动峰值选择

② 指针栏[峰值]按钮②然后单击二维数据。
⇒ 您可以选择强度高于峰值阈值水平的峰值。

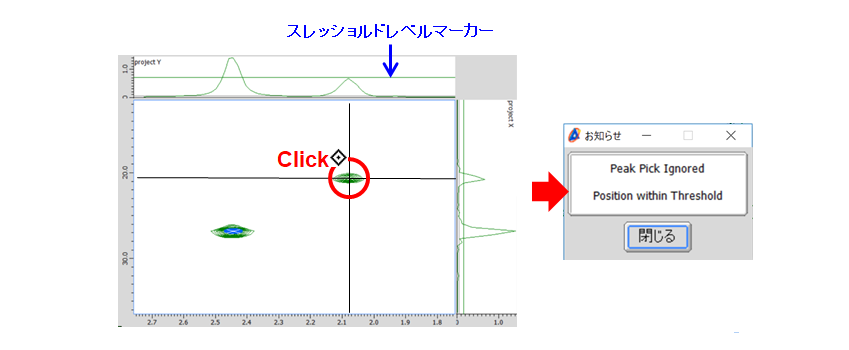

★如果选择低于阈值水平的峰值，则会显示“通知”对话框。

可以手动设置阈值级别。下面介绍如何设置阈值级别。

如何使用“轮廓线调整工具”

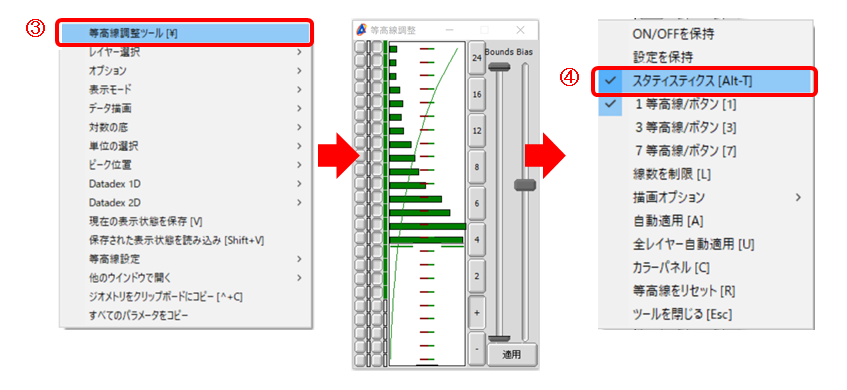

③ 从二维数据的弹出菜单中选择[轮廓线调整工具]。
⇒“轮廓调整工具”窗口将打开。

④ 从“等高线调整工具”窗口的弹出菜单中选择[统计]。
⇒ 您现在可以在“轮廓调整工具”窗口中设置阈值水平。

★可以通过在每个窗口上按住鼠标右键来显示弹出菜单。

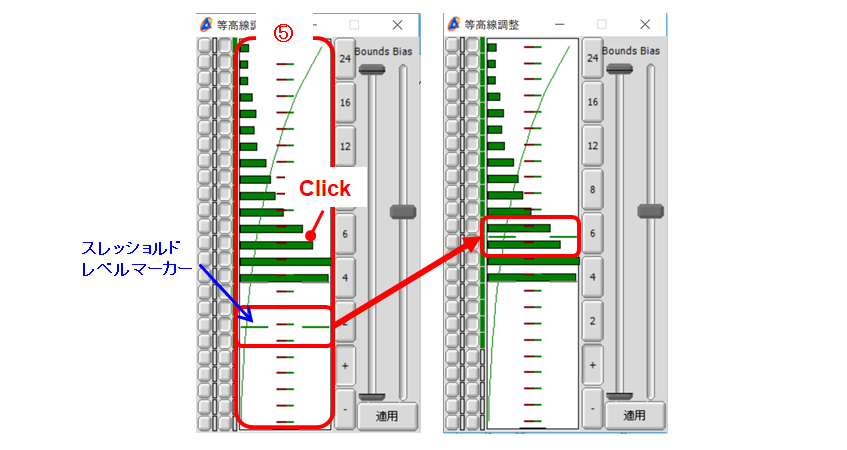

⑤“轮廓调整工具”窗口下图⑤点击该区域。
⇒ 阈值电平设置在单击的位置。

⑥ 单击“轮廓线调整工具”窗口中的[应用]按钮。
⇒ 阈值级别设置将应用于数据。

★如果您从“轮廓线调整工具”窗口的弹出菜单中选择[自动应用]，[应用]按钮将更改为[自动应用]按钮，并且设置更改将自动应用。

如何使用“投影数据”

⑦ 单击“2D Viewer”窗口中的投影数据，然后单击指针栏上的[统计]按钮。

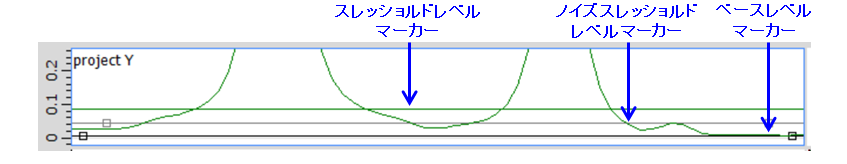

⇒ 阈值级别标记将显示在投影数据上。

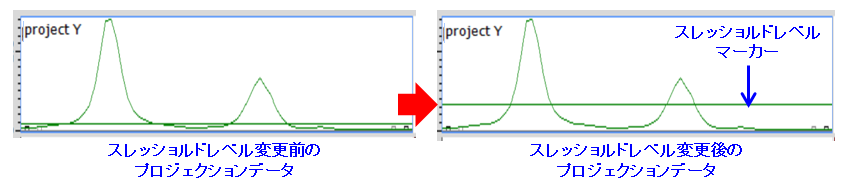

⑧ 拖动阈值电平标记。
⇒ 鼠标指针变为[阈值]。

⑨ 选择[统计]按钮后，右键单击投影数据并将其拖至二维数据。
⇒ 设置的阈值水平将应用于二维数据。

⑩ 请参阅步骤①和②以及峰值选取。

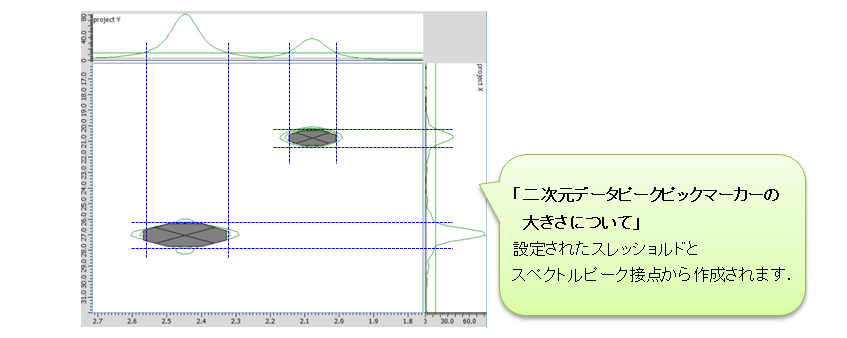

⇒ 强度大于设定阈值水平的峰将被拾取。

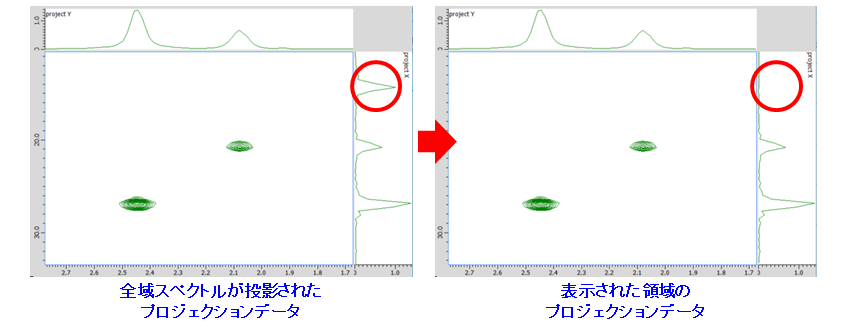

★默认“2D Viewer”窗口中显示的投影数据是整个2D数据的投影光谱。
显示区域中的投影数据可以使用以下方法显示。从菜单栏中选择[工程] - [工程显示区域]。

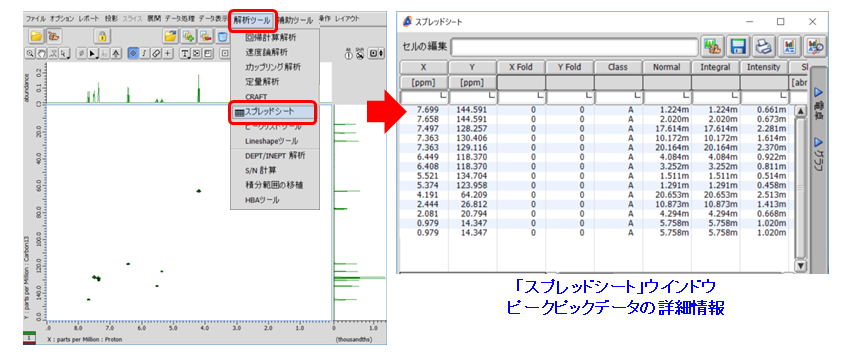

★可以在电子表格窗口中查看峰值选取数据的详细信息。
电子表格窗口可以通过以下方式显示。从菜单栏中选择[分析工具] - [电子表格]。
