天游线路检测中心 Delta 提示：分离重叠峰

重叠峰值可以通过洛伦兹、高斯和混合波形来近似。
您可以使用“电子表格”窗口中的峰值信息检查波形分离结果。

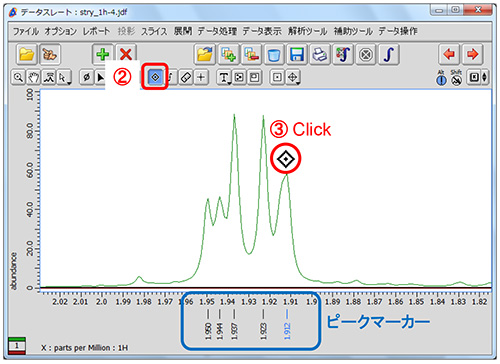

① 在“1D Processor”窗口或“Data Slate”窗口中显示数据。
② 单击指针栏上的[峰值]按钮。
③ 单击峰值。

⇒ 将显示峰值标记。

★ 要选择较大峰肩部的峰，请在单击时按住 [Shift] 键。

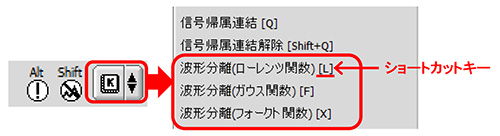

④ 按住指针栏上的 [K] 键盘命令按钮（红框）。

⑤ 从 [K] 键盘命令菜单中选择波形分离功能。

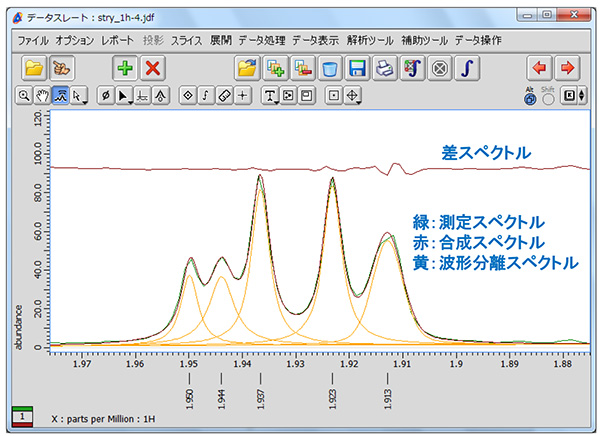

⇒ 波形分离结果显示在数据上。

★ Voigt 函数是洛伦兹函数和高斯函数的混合。

★ 您还可以使用快捷键[L]、[F]和[X]选择波形分离功能。

★ 关于显示波形分离谱
您可以从弹出菜单中选择[选项] - [峰值] - [显示分离波形] 和 [显示分离波形的求和波形]。

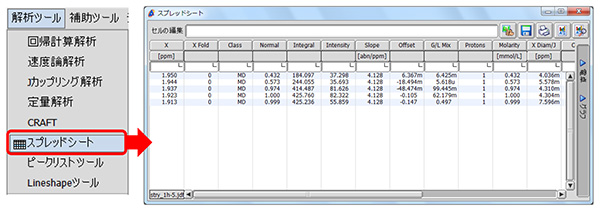

⑥ 从菜单栏中选择[分析工具] - [电子表格]。

⇒ 波形分离结果将显示在“电子表格”窗口中。

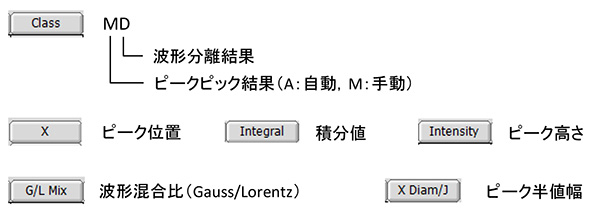

★ 关于“电子表格”窗口

★ 波形分离结果的判断

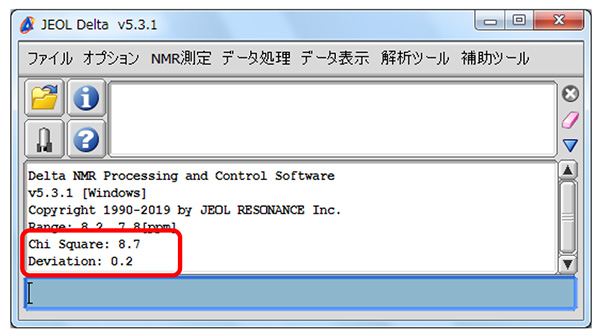

Delta 控制台窗口显示卡方和标准差值

★ 重新波形分离计算
您可以更改峰位置、峰高和峰半宽值并再次执行波形分离计算。

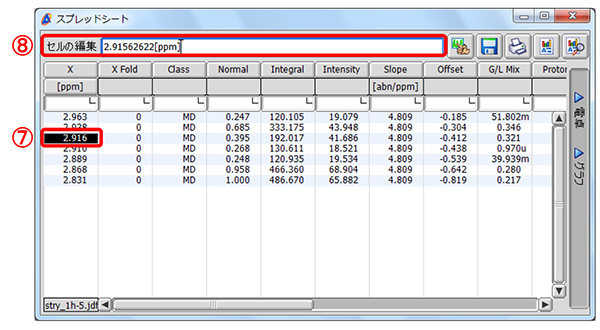

⑦ 在“电子表格”窗口中点击要更改其值的单元格。
⑧ 在“编辑单元格”框中输入值。

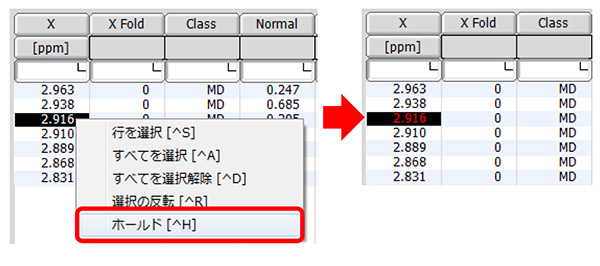

⑨ 右键单击该单元格，然后从弹出菜单中选择[保留]。

⇒ 所选单元格的值将以红色显示。

⑩ 从 ⑤ 中的 [K] 键盘命令菜单中选择波形分离功能。

⇒ 重新波形分离结果显示在数据上和“电子表格”窗口中。
