实验

30μm厚的PET薄膜用作样品。首先，用铝箔覆盖PET膜的右半部分，使用Handicure 100(Mizuka Planning制造)进行30分钟UV照射。即，左半部分是因紫外线照射而劣化的区域。以2,4,6-三羟基苯乙酮(THAP)为基质，三氟乙酸钠(NaTFA)为阳离子化剂，分别以10 mg/mL和1 mg/mL的浓度溶解在四氢呋喃(THF)中。
使用喷枪将THAP溶液和NaTFA溶液的10:1混合物喷涂到PET膜上。 MALDI-MSI 测量使用 JMS-S3000 在 SpiralTOF 正离子模式下进行。像素尺寸为50μm。 msMicroImager™用于MSI分析，msRepeatFinder用于KMD分析。扫描电子显微镜的测量条件在正文和图 2 中描述。

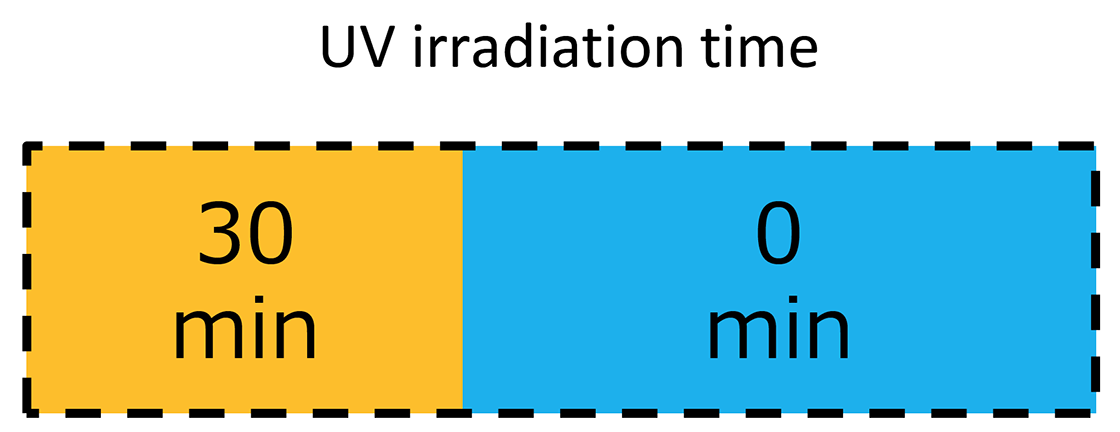

图。 1紫外线照射PET薄膜的区域示意图。

结果

图。图2示出了通过SEM观察未涂覆的PET膜表面在UV照射之前和之后获得的二次电子图像。从样品发射的二次电子对不规则性很敏感，因此适合分析样品表面劣化。图2 A和B是紫外线照射前放大50,000倍和100,000倍的二次电子图像，观察到光滑的表面。
另一方面，图2C和D是UV照射后的二次电子图像，并且观察到约100nm的不规则性。 SEM 对于观察样品表面的此类纳米结构非常有效。

[SEM观察条件]
入射电压：08 kV，信号：二次电子图像，预处理：无沉积

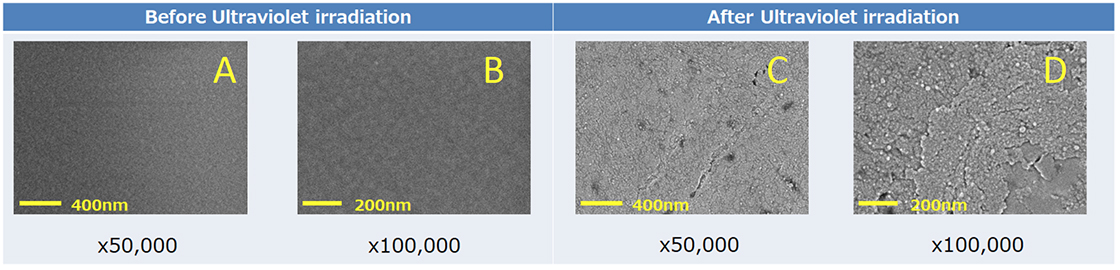

图。 2紫外线照射前后PET薄膜表面的二次电子图像。

图。图3显示了整个测量区域的积分质谱。积分质谱包括192u区间（C₁₀H₈O₄)。通过导出积分光谱的峰值列表绘制的 KMD 图（基本单元 C₁₀H₈O₄，X=193）。系列 I 至 IV 具有与之前报道的相同的成分 1 (I) 环状低聚物，(II) 端基 COOH/COOH，(III) 环状低聚物 + C₂H₄O，(IV)端基COOH/OH，[M+Na]⁺系列(I)和(III)是在UV照射之前存在的组分，系列(II)和(IV)是通过UV照射产生的系列。
接下来，我创建了系列 I 和 II 图像（图 4）。每个系列的图像都分组在 KMD 图中，以提取峰值列表，其中每个m/z在系列 I 中，可以看出左半部分的离子强度相对较低，并且由于紫外线照射而降低（图 4A）。相反，在系列II中，左半部分的离子强度相对较高，因此可以看出离子强度随着UV照射而增加（图4B）。
由于本报告的目的是检测由于紫外线照射而导致的退化区域，因此我们使用系列 I 作为参考对系列 II 的图像进行标准化（图 5C）。换句话说，它是每个像素的系列 II 离子强度相对于系列 I 离子强度的图像。结果，我们能够比每个系列的图像更清楚地看到劣化前后的差异。图5显示了通过系列I的离子强度归一化的系列II至VIII的图像，类似于图4。然而，在图5中，执行了2×2像素合并。从图 5 中可以看出，左右区域色调相同的 III、V、VIII 系列被认为是 UV 照射前就已经存在的系列，而左侧区域颜色较亮的 II、IV、VI、VII 系列则可以认为是 UV 照射后增加的系列。

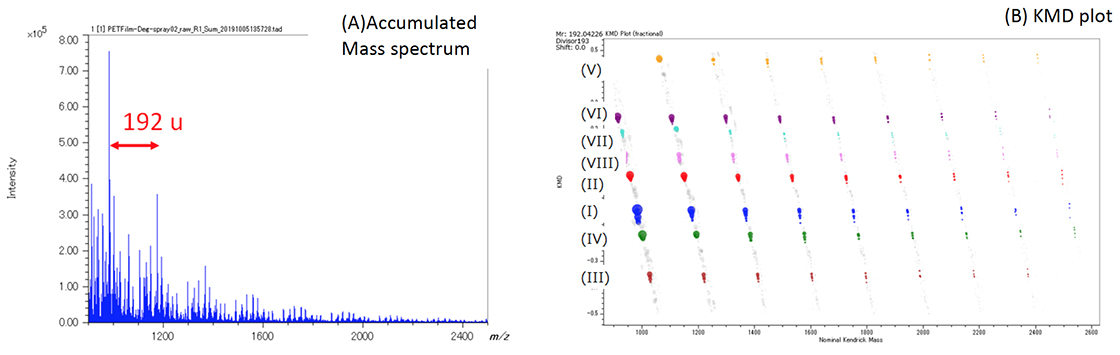

图。 3测量区域 (A) 的累积质谱和 KMD 图（基本单位 C₁₀H₈O₄，X=193) (B)。通过使用 KMD 图，可以轻松创建 8 个 PET 系列(I) – (VIII)。

图。 4PET系列环状低聚物的图像（系列I）（A），
紫外线降解PET聚合物系列(系列II)(B)和
用系列 II 的图像标准化系列 II 的图像 (C)。

图。 5PET 系列 II –VIII 的图像用 PET 系列 I 的图像标准化。

摘要

在本报告中，我们使用可以观察形态的 SEM 和可以检测化学变化的 MSI 研究了由于紫外线照射而导致的 PET 降解。结果，我们能够确认这两个地区的退化区域。

参考文献

• MSTips 307“使用 JMS-S3000“SpiralTOF™-plus”对紫外线照射引起的聚对苯二甲酸乙二醇酯降解进行成像质谱分析”
