开始使用高分辨率 µCT 进行 3D 契约分析！
X射线微型CT装置μCT50
功能
- 最大分辨率05微米
- 8K × 8K 高清 3D 分析
- 可以可视化小于 2 µm 的微观结构
- 支持多个样品的连续测量
规格
| X射线输出： | 20 至 100 kV （45至90 kV：合同/演示环境设置值） |
|---|---|
| 分辨率（像素、体素）： | 05 至 100 µm |
| 图像分辨率： | 512 × 512 ～ 8,192 × 8,192 |
| 最大测量面积： | 50毫米Φ×120毫米（高度） |
| 最大可加载样本大小： | 100毫米Φ×160毫米（高度） |
-
SCANCO Medical AG 制造
视频
◆点击上方方框左下角的播放按钮开始播放影片（约2分钟）◆
JEOL 的提案

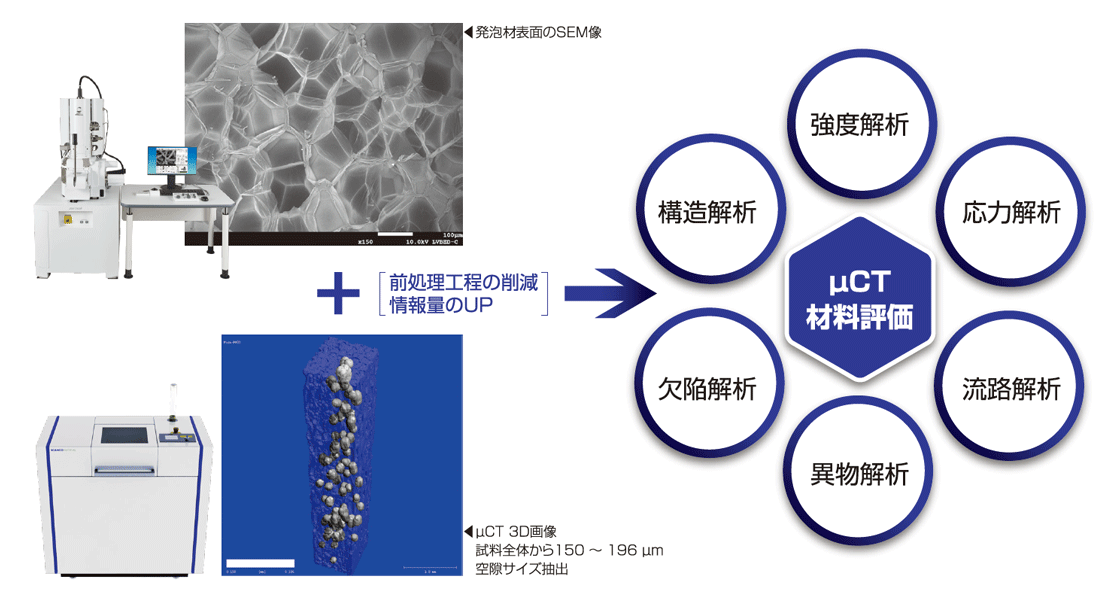

通过将使用 µCT 的广泛结构理解和材料质量分析添加到使用 TEM 和 SEM 的局部观察和样品预处理，可以增加详细观察的信息量并减少预处理步骤的数量。
应用数据
视频

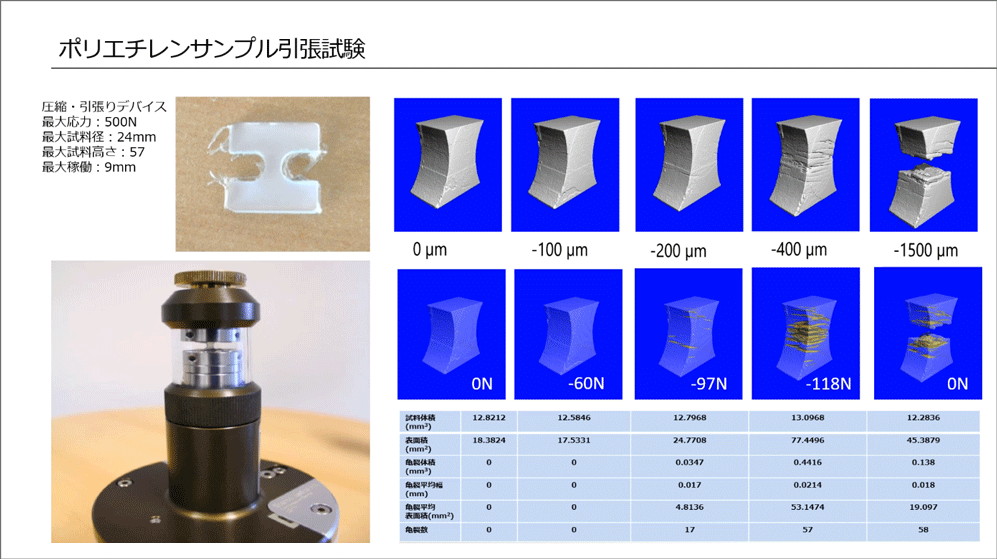

带音频的应用数据卷。 2-拉伸测试版-

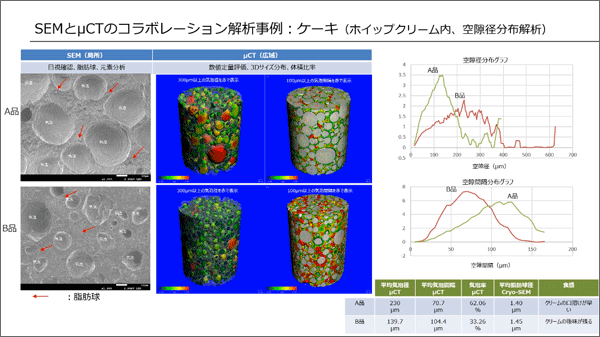

带音频的应用数据卷。 1 - 蛋糕和鲜奶油版 -
数据收集
牛奶盒内的接触状态（3D 分析）
胶囊中药物颗粒的3D结构和粒径分布分析

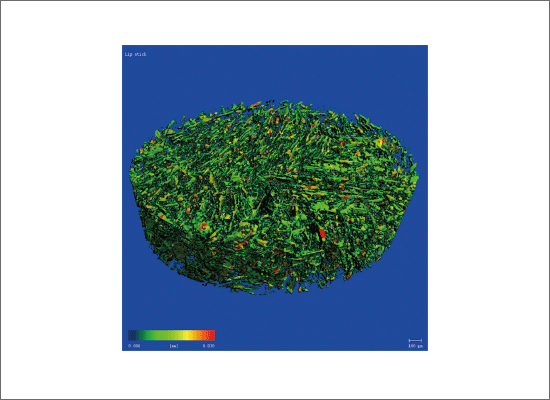

口红内部闪光材料宽度分布的3D分析（30μm或以上以红色显示）
铝应力模拟（有限元分析）

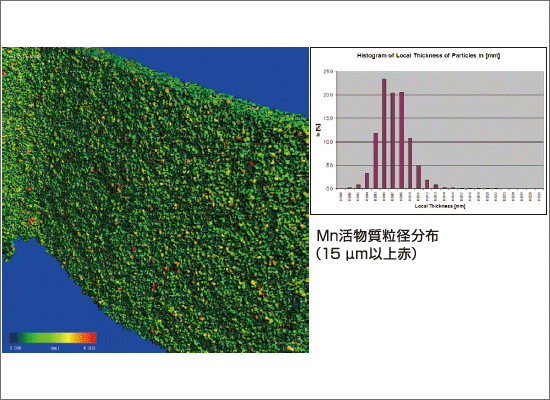

锂离子电池正极材料片
（大于15微米的活性物质颗粒显示为红色）

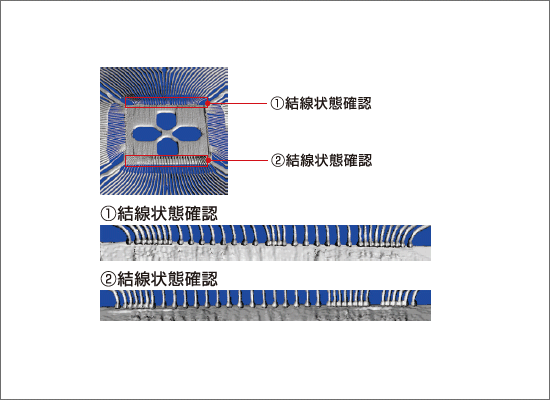

3D观察IC芯片连接状态

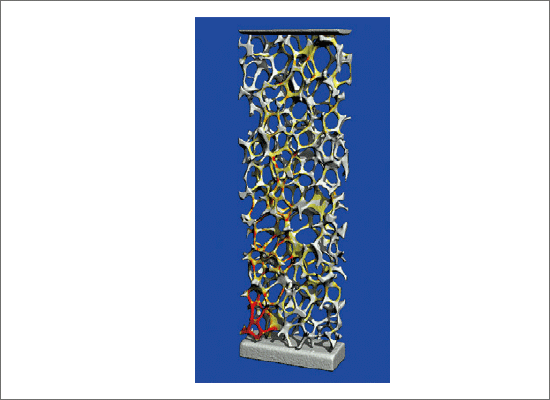

多孔材料应力模拟

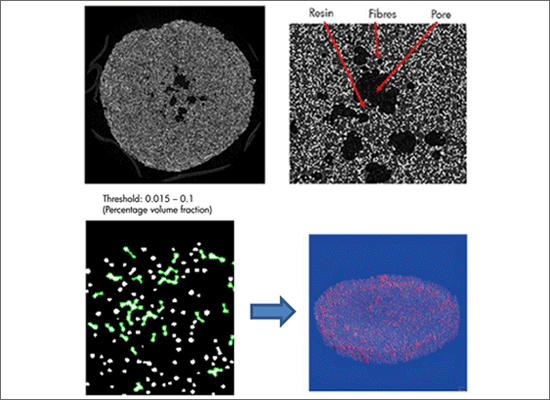

玻璃纤维和团聚纤维的自动提取
示例：铝压缩模拟（高负载区域显示为红色）
左：自动提取设定范围内的聚集纤维
右：聚集纤维的3D构造（可以计算聚集纤维在整体中的体积比例）
数据提供者：SCANCO Medical AG
