ID-04320TEMPOTEMPO 基于事件的调制系统（2 通道）ID-04340TEMPOTEMPO 基于事件的调制系统（4 通道）TEMPO（触发事件调制概率观测）提高了 STEM 实验在给定电子剂量下获得的信息量和信息效率。这个概念很简单：随着从 STEM 扫描中的每个点检测到更多电子，信息回报会大幅递减，因此对于每个驻留周期，在计数给定数量的电子（通常为 1 – 25）后快速关闭电子束，并在下一个驻留周期开始时将其重新打开。在这种新的成像范例 TEMPO 中，像素强度是由检测固定数量的电子所需的时间定义的，而不是在固定时间内检测到的电子数量。虽然这种区别看起来很小，但对于最大限度地减少样本损坏的影响却是巨大的。 TEMPO 是 EDM Basic 或 EDM Synchrony 的可选项目。请确保在配置中包含 EDM Basic 或 EDM Synchrony。如果在交付的 TEM 中已配置 EDM Basic 或 EDM Synchrony，则只能改装 TEMPO。
功能
与现有的模拟 STEM 探测器和 TTL 驱动光束消隐器兼容。
从最小传递电子剂量中提取的最大信息效率。
通过消隐触发条件在整个占空比范围内灵活平衡剂量或精度。
规格/选项
| 2 频道 | 4 频道 | ||
|---|---|---|---|
| 脉冲通道 | 2进，2出 | 4进，4出 | |
| 节奏输出 | 2（来自单个输入） | ||
| 节奏电压 | 33V 或 5V | ||
| 速度分辨率 | 8ns | ||
| 像素时钟输入 | 33V CMOS - 5V TTL 兼容 | ||
| 空白信号输出 | 33V CMOS，5V TTL | ||
| 连接 | BNC | ||
| 信号范围 | 最大。 ±10V | ||
| 信号分辨率 | 14 位 | ||
| 输入阻抗 | 50Ω | ||
| 采样率 | 125 Msps（每个通道） | ||
| 脉冲电压 | 33V CMOS，5V TTL | ||
| 脉冲频率 | 最大。 625兆赫 | ||
| 电源 | 100-240V 交流电 | ||
| 控制接口 | RJ45 以太网 | ||
图库
材料应用

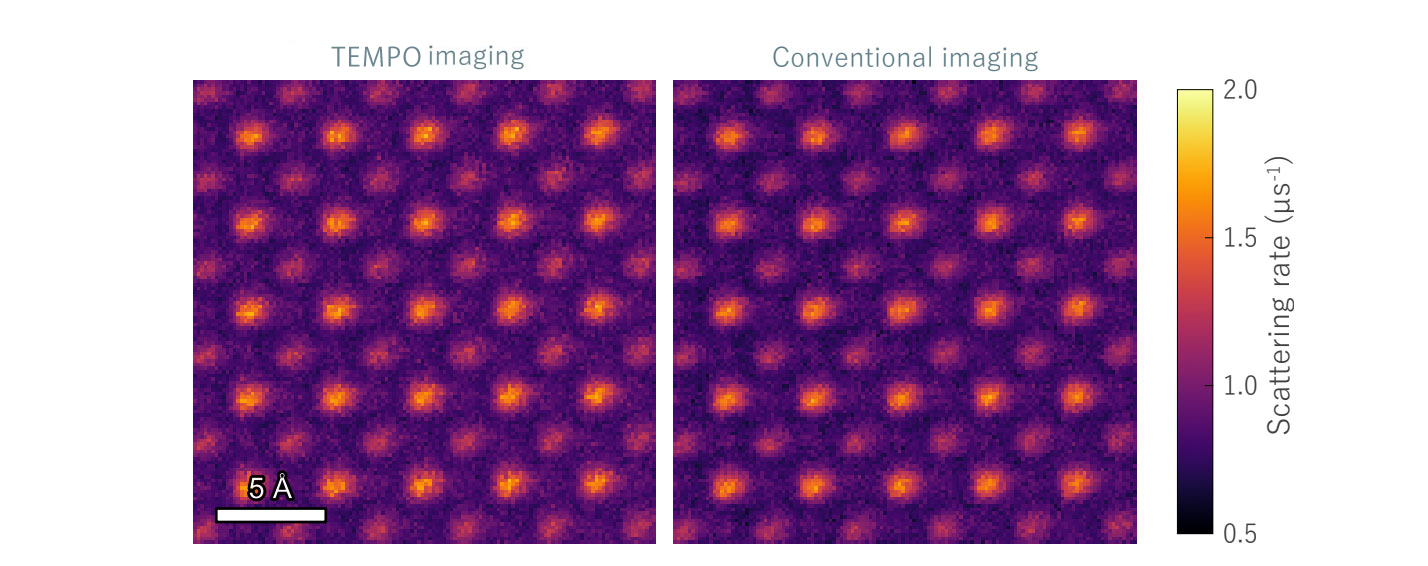

SrTiO TEMPO 与传统 STEM 成像的图像对比度比较3。两个图像均以每微秒事件为单位显示。 TEMPO 提供的定量信息与传统方法相同。 TEMPO 图像使用的剂量为每像素 210 个电子，而传统图像使用的总平均剂量大致相同。
样品：沸石 FAU Y 型 <110>方法：ADF STEM仪器：JEM-ARM300F2（宽间隙）校正器：STEM-ETA校正器（JEOL校正器）加速电压：300扫描放大倍数：×12,000,000数据采集：叠加，20 张图像曝光时间：10 μs/像素会聚半角：8 mrad能量扩散：037 eV（参考值）探头电流：057 pA

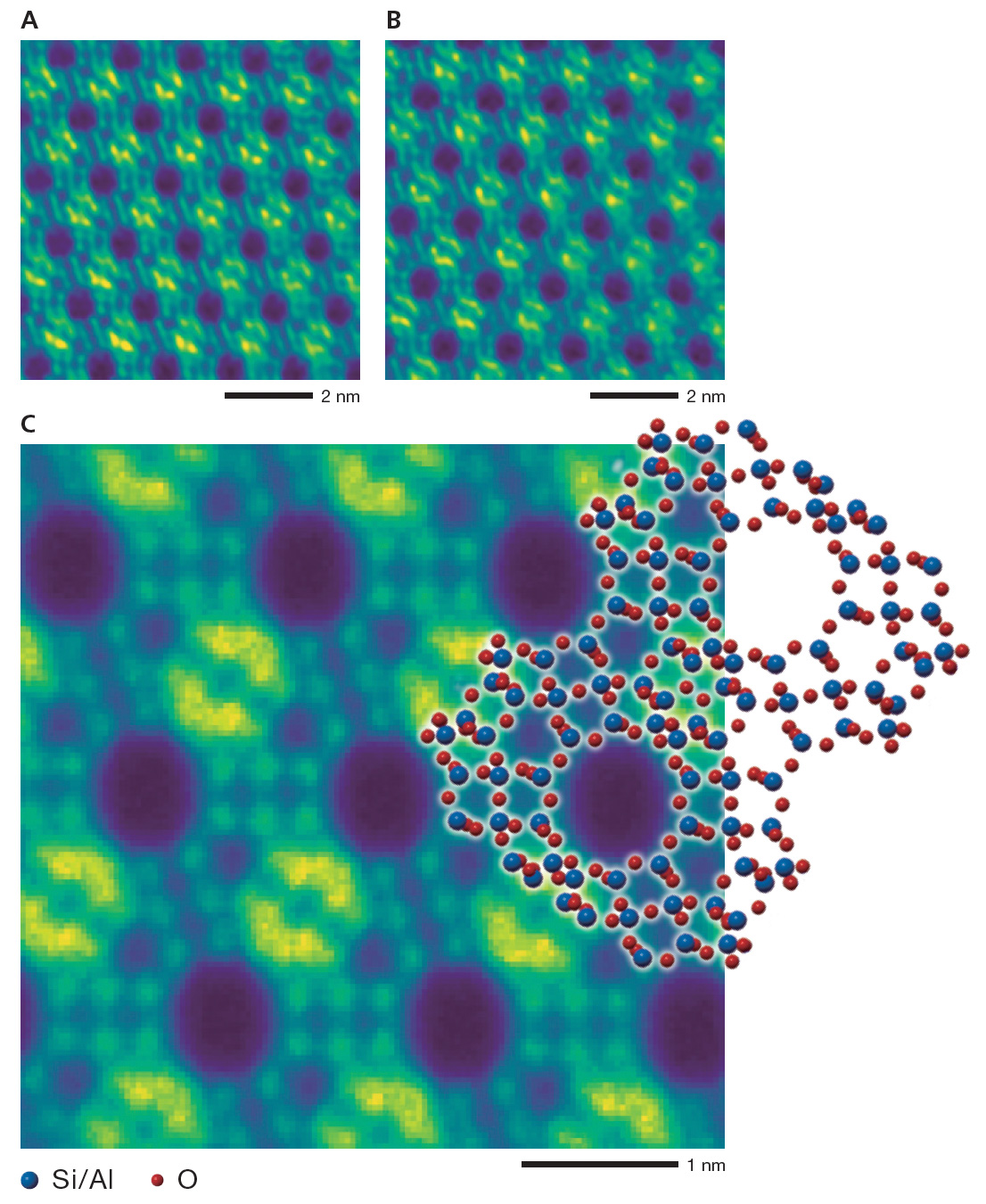

沸石对电子束照射敏感，这使得它们对于透射电子显微镜的高分辨率成像来说是非常具有挑战性的样品。上述沸石的 STEM 图像是通过使用 IDES, Inc 的电子剂量调制器和基于事件的调制系统 (TEMPO) 和 TurboTEM 显着减少电子束损伤而获得的。通过每个像素检测到两个电子来获取 STEM 图像，并在相同条件下获得 20 个连续的 STEM 图像。左图 A 显示第一张 STEM 图像，右图 B 显示第 20 张 STEM 图像。通过模板匹配将 20 张 STEM 图像叠加以校正样本漂移，得到上面的图像 C。平均电子束剂量为 371 e-/Å2.
使用电子计数方法改善 STEM 的信噪比
通过为透射电子显微镜配备 STEM 数字处理器 (ID-04420PULSE / ID-04440PULSE) 附件，可以使用电子计数而不是传统的模拟信号处理来捕获 STEM 图像。该技术通过消除主要噪声源以及探测器中产生的余辉效应，能够显示更清晰、噪声更少的图像，特别是在高速扫描期间。
此功能也可在高端基于事件的调制系统（ID-04320TEMPO / ID-04340TEMPO）上使用。但是，要充分利用基于事件的调制系统的功能，需要 EDM Basic 或 EDM Synchrony。
生物应用

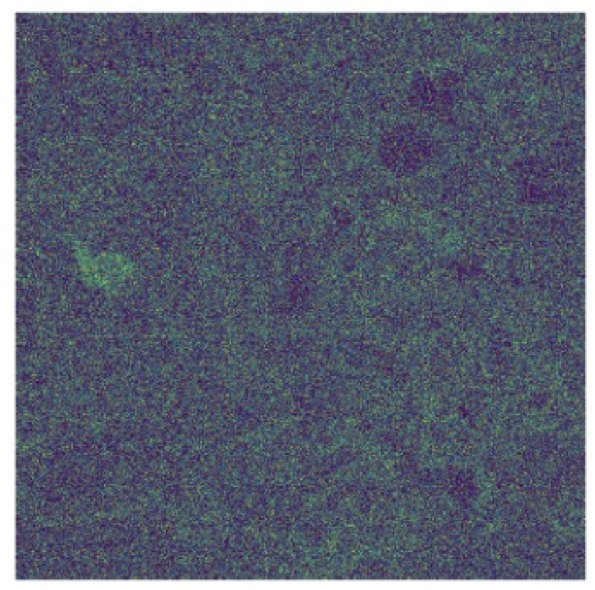

每个像素 1 个事件

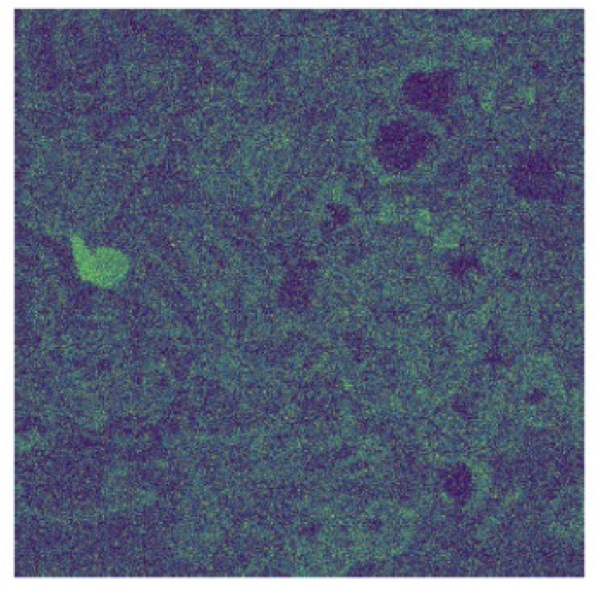

每个像素 3 个事件
每个像素 7 个事件

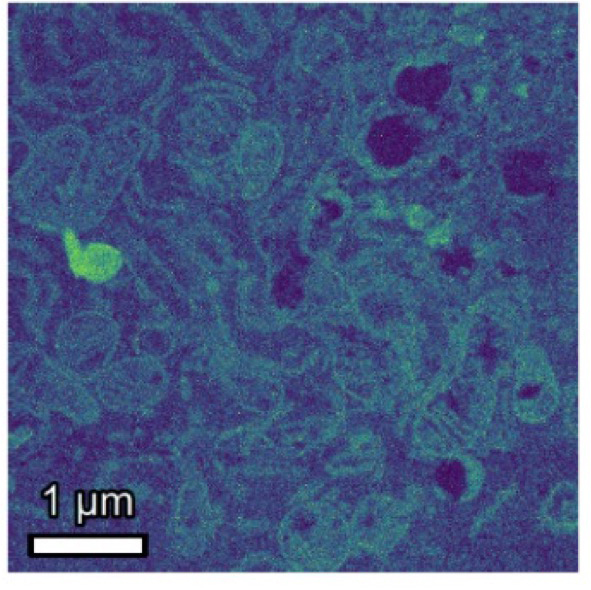

每像素 14 个事件
人类巨噬细胞的 TEMPO 图像是在不同事件编号后触发的光束阻断器记录的。对比度代表散射率值。数据来源：turboTEM。

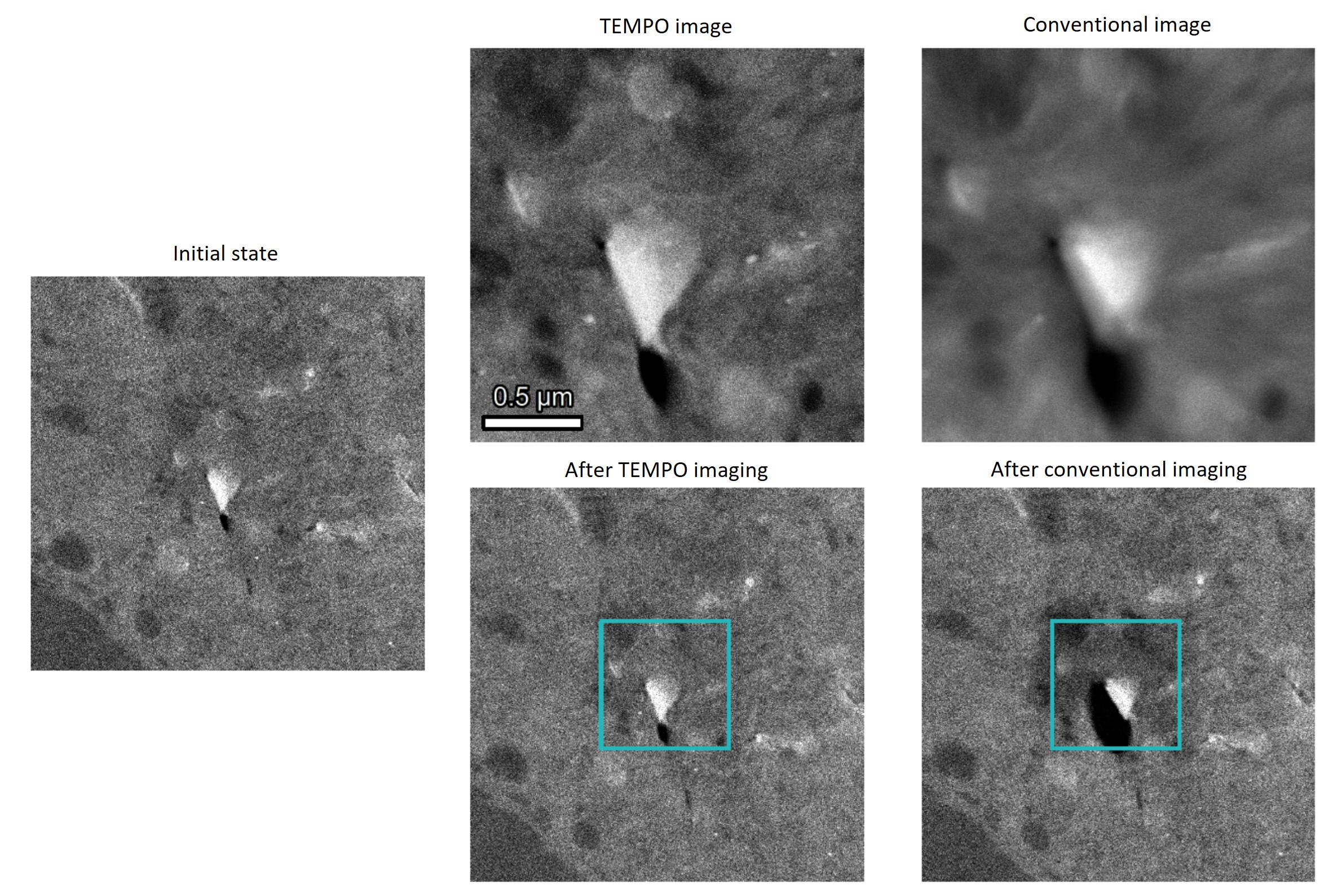

与传统 STEM 相比，使用 TEMPO 成像时对人类巨噬细胞样本的损伤减少的示例。 TEMPO 成像（每像素使用 3 个电子，10 个平均帧）后，初始状态被保留。在传统成像期间和之后（10 个平均帧），样本显示出明显的损坏和扭曲。数据来源：turboTEM。
