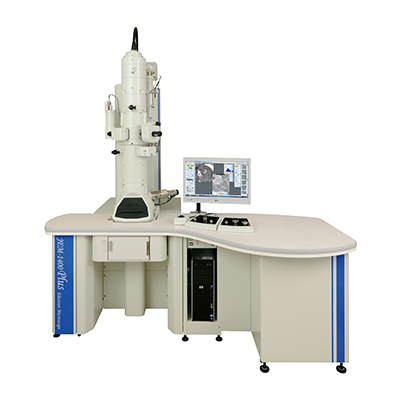

JEM-1400Plus 是一款透射电子显微镜 (TEM),开发用于从生物学到聚合物、纳米技术和尖端材料等广泛领域。我们提供针对 TEM 操作优化的新环境。
功能
- 新面板和触摸屏,操作简单
- 完全集成到 TEM 中的高像素摄像头(800 万像素摄像头)

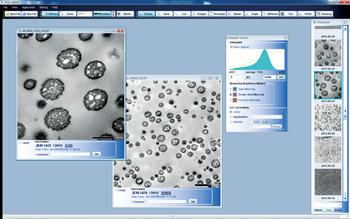

- 离线查看器软件“SightX Viewer”,可让您在另一台计算机上查看和编辑捕获的图像
- 自动对焦、自动曝光、自动蒙太奇等各种自动功能
- 通过强化低倍成像镜头系统,我们实现了最小放大倍数x10,使得观察和获取整个网格图像成为可能

从搜索视野到用一台相机获取数据
JEM-1400Plus 可以用单台相机从极低放大倍率模式(最小放大倍率 x 10)到 MAG 模式(最大放大倍率 x 12 M)进行观察。因此,无需切换相机来寻找视野。此外,通过使用自动蒙太奇功能(标配),您可以轻松获得高质量的宽视场图像。 CCD摄像头可以选择800万像素摄像头(高像素摄像头)和100万像素摄像头。
CCD相机图像(2k×2k像素)
10x CCD 相机图像
样本:大鼠肝细胞
样本提供者:滨松大学医学院,Shogo Muranaka 博士
傻瓜相机功能
此功能会自动移动到从预先捕获的图像中选择的视野。
只需点击获取的图像即可移动视野
傻瓜即拍功能可让您在不改变放大倍率且无需进行光学调整的情况下远距离移动视野。

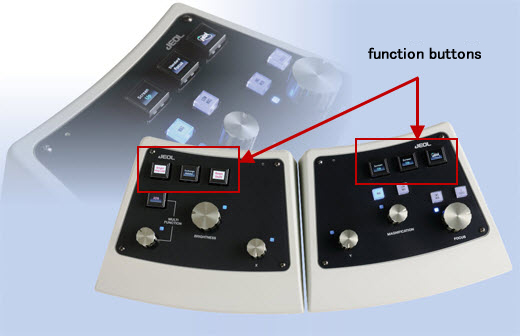

智能面板
我们开发了一款功能强大、设计简单的操作面板。有机EL功能按钮可以显示丰富的颜色,使按钮的功能易于查看和理解。大约有50种按钮可供选择,并且可以自定义按钮的功能。

其他功能
- 长度测量工具
- 图像文件缩略图显示
- 与漂移校正集成
规格/选项
| 版本*1 | 高对比度 (HC) 配置 | STEM (ST) 配置 | |
|---|---|---|---|
| 分辨率 | TEM | TEM | 科学、技术、数学*2 |
| 粒子图像 | 038纳米 | 038纳米 | - |
| 格子图像 | 02纳米 | 02纳米 | - |
| STEM 明场图像(边到边) | - | - | 20纳米 |
| 加速电压最小可变量 | 40、60、80、100、120kV33V(带 U* 校正) | 40、60、80、100、120kV33V(带 U* 校正) | |
| 放大倍数 | TEM 模式 | TEM 模式 | STEM 模式 |
| MAG 模式 | ×200~1,200,000 | ×200~1,200,000 | ×5,000~2,000,000 |
| 低磁力模式 | ×10~1,000 | ×10~1,000 | ×120~4,000 |
| SA MAG 模式 | ×2,000~300,000 | ×2,000~300,000 | - |
| 倾斜角度示例 | |||
| 倾斜-X | ±70°(高倾斜样品支架)/±25°(标准支架) | ||
| 倾斜-Y | ±9°(使用STH支架) | ||
*1 订购型号时请选择其中一种配置。
*2 需要扫描图像观察装置(可选)。
