雷尼绍的 inVia 系列拉曼显微镜是一款显微拉曼光谱仪，可以对亚微米级的微小物体进行局部分析。显微拉曼光谱是一种通过检测物质受激光照射时产生的拉曼散射光并进行光谱分析来获得有关化学键、结晶状态等知识的方法。可以以高空间分辨率对各种化合物进行化学分析，无论其结晶度或有机/无机物质如何。该设备采用明亮的光学系统和最新的滤光技术来检测通常被认为较弱的拉曼散射光，效率很高。即使使用低功率激光也可以进行高灵敏度测量，从而缩短分析时间并降低样品损坏的风险。它还以其独特的高速映射测量功能支持高速化学成像分析。
功能
高灵敏度光谱系统
配备焦距250mm的单单色仪和最新光学滤光片技术，以及可冷却至-70℃的低噪声、高灵敏度CCD探测器，即使是微弱的拉曼信号也能以高灵敏度捕获。其高灵敏度性能对于分析微小异物等非常有效，并且可以在减少分析时间和激光照射功率的情况下进行测量，从而降低样品损坏的风险。

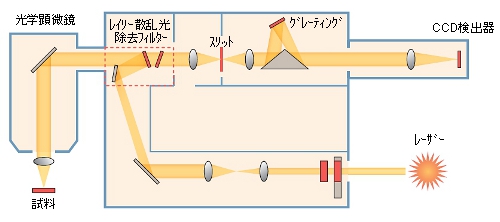

雷尼绍inVia系列拉曼显微镜光学系统布局示意图
宽光度波数波段
滤除数据分析中不必要的瑞利散射光的边缘滤光片的标准拉曼位移波数为100cm-1的低波数范围此外，较低波数的观测波段为50cm-1几厘米-1光度的 Eclipse 滤光片，让您可以根据测量目标和分析目的安装滤光片。
波数连续扫描光度测定，提供易于分析的数据
CCD探测器一次可以测量的波数范围是有限的，为了获得宽波数范围内的光谱，需要旋转作为分光元件的光栅。在传统方法中，逐步旋转以顺序获取每个波段的光谱，并将获得的多个光谱排列并合成为单个波形，这可能会导致数据连接处出现不连续点，从而产生假峰，从而阻碍数据分析。 inVia系列采用独特的同步扫描功能（一种使用旋转编码器对光栅的精确旋转控制与CCD探测器的信号采集进行同步的方法），实现测量波数的连续扫描，从而能够获取无光谱不连续性的高质量数据。

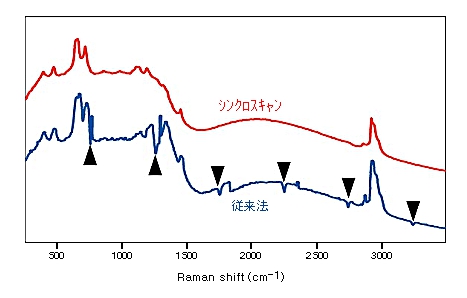

同步扫描与传统方法的宽带光谱比较 *在传统方法中，伪峰出现在标有▲▼的部分。
光轴调整也由PC控制自动执行
全自动PC控制型号inVia Reflex允许您在显微镜观察和拉曼测量之间切换光路、调暗观察用白光、调整孔径/视场光阑以及增加/减少激光照射功率。对于配备多个激光器的机器，您还可以从PC控制激光光路切换和瑞利散射光去除滤光片选择。只需在软件上设置测量条件，光谱仪就会立即处于最佳状态并进行测量。此外，它还配备了使用内置氖灯和标准样品（单晶Si）的自动校准功能，以及用于调整反射镜光轴和狭缝位置的自动对准功能，使测量始终保持高性能，无需繁琐的手动调整工作。
配备高精度XYZ自动平台
具有电动显微镜载物台的 inVia Reflex 标配带有编码器的 3 轴自动载物台，该编码器由 PC 进行闭环控制，结合 PC 捕获的显微镜图像，载物台精确地移动到鼠标操作指定的位置。由于驱动方式不使用压电元件，所以另一大特点是工作台的移动范围较长，可达数十毫米以上。此外，平台控制充分利用了雷尼绍的定位技术，可在X和Y方向上以最小01微米的移动步长移动，从而实现高精度的自动映射分析。此外，测量系统的共焦光学器件和 Z 轴平台控制提供详细的深度分析功能。
支持高速拉曼成像
inVia 系列提供高速拉曼映射测量方法作为强大的可选功能。这是一种创新的超高速区域分析功能，只需几分钟到几十分钟即可完成数千到数万个点的多点测绘测量，而使用传统的点测绘方法需要半天到一天以上的时间。基于拉曼光谱直接获得的化学键信息，可以在短时间内轻松地进行可视化特定物质和原子团分布的化学成像分析。在该方法中，用激发激光沿聚焦线照射样品，一次同时观察数十个点的拉曼光谱。此外，通过平行于直线（Y轴方向）连续移动样品台，可以在用激发光扫描样品的同时对各点的光谱进行积分。接下来，工作台沿X轴方向依次移动，高速测量指定平面内的整个拉曼光谱。

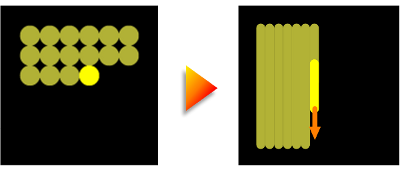

测绘测量方法示意图（左：点测绘法，右：高速测绘法）
还支持尖端的 3D 拉曼成像分析
最新选项是 3D 映射分析功能，在所有 XYZ 方向上进行连续自动控制，结合了表面分析和深度方向分析。通过使用其尖端的分析技术，可以非破坏性地构建透明样品的 3D 图像。
通过 3D 拉曼成像（体积映射）分析树脂中白色颜料的分析示例
XYZ轴切片操作图像（蓝绿色到浅蓝色：ABS树脂，红色到黄色到白色：氧化钛）
自由旋转操作图像（仅提取 ABS 树脂中氧化钛的图像）
[测量条件]
激发激光：532nm
物镜：20x
分析面积：34(X)×30(Y)×60(Z)μm
移动步长：2μm(XYZ)
测量光谱总数：8928
应用示例
拉曼成像分析示例
矿物样品光学显微镜图像（相邻视野3×3自动镶嵌合成图像）

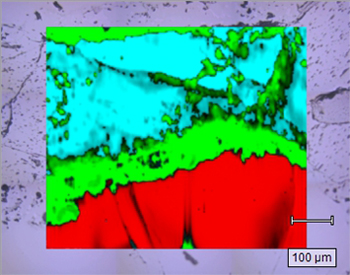

宽视场无缝拉曼成像分析结果
矿物样品的广域拉曼成像分析示例
（浅蓝色：橄榄石，绿色：辉石，红色：石榴石）[测量条件]激发激光：532nm物镜：×20分析面积：6432(X)×544(Y)μm移动步长：32μm(XY)测量光谱总数：34542
使用共焦测量进行无损深度方向分析的示例
共挤层压薄膜深度方向分析示例
[测量条件]激发激光：532nm物镜：×50共焦模式：高载物台Z轴移动步长：01μm测量光谱总数：651
深度剖面分析结果（蓝色：聚乙烯，红色：尼龙信号变化） *纵轴已标准化，以便进行图形比较。
规格/选项
| 型号 | inVia 反射圣 | inVia 反射 | inVia |
|---|---|---|---|
| 光谱仪 | 单单色仪，焦距250mm，亮度f/4 | ||
| 适配激光波长 | 常规：532、633、785nm中选择（可安装多个）选项：229、244、266、325、364、442、488、514、830、1064nm*正常情况下最多可以安装3个（可以选择安装4个以上） | ||
| 照射激光功率调整 | 16步切换（PC控制） | ||
| 最高波数分辨率 | 标准：1厘米-1，选项：03cm-1 | ||
| 光度拉曼位移波数范围（使用标准边缘滤镜时） | 100～4000cm-1(532nm激发，633nm激发)，100-3200cm-1(785nm激发) | ||
| 探测器（通道数） | 电子冷却高灵敏度大型CCD图像传感器（1024×256） | 电子冷却型高灵敏度CCD图像传感器（576×386） | |
| 显微镜物镜 | ×5、×20、×50、×50（长工作距离型）、×100 | ×5、×20、×50 | |
| 显微镜载物台 | XYZ 3轴电动平台(可PC控制/轨迹球操作，可手动操作) | 手动平台 | |
| 观察样本 | 使用目镜进行目视观察（配备在观察过程中阻挡激光的安全机制）使用内置摄像头+电脑捕捉功能监控显示自动对焦PC 捕获 - 通过在图像上单击鼠标将目标点居中通过邻场图像马赛克合成自动获取宽视场图像（蒙太奇） | 使用目镜进行目视观察（配备在观察过程中阻挡激光的安全机制）内置摄像头+PC抓拍功能监控显示 | |
| 映射分析深度方向分析 | 点测绘（线分析、面积分析）XY 映射测量范围：约。 112 x 76 毫米（最大）深度剖析（深度方向分析）图像构建目标信息：峰值强度、位置、半宽、强度比、任意波数处的信号强度、多变量分析获得的分量信号等3D 测绘测量：作为选项提供 | - | |
| 高速拉曼成像测量功能 | 标准设备 | 选项 | - |
主要选项
线聚焦高速拉曼成像测量功能（inVia Reflex 选件）
高空间分辨率高速拉曼成像测量功能
3D映射（Volume Mapping）测量功能和专用数据分析软件
频谱搜索软件
各种拉曼数据库供检索（雷尼绍正品库、JEOL原装库、第三方库）
用于低波数测量的高性能滤波器
第二探测器（用于近红外光度测定等的InGaAs探测器）
浸没物镜
加热/冷却单元示例
用于远程分析的光纤探头
适用于大样品的自由空间显微镜
