什么是核磁共振 (NMR)？

用核共振解开谜团

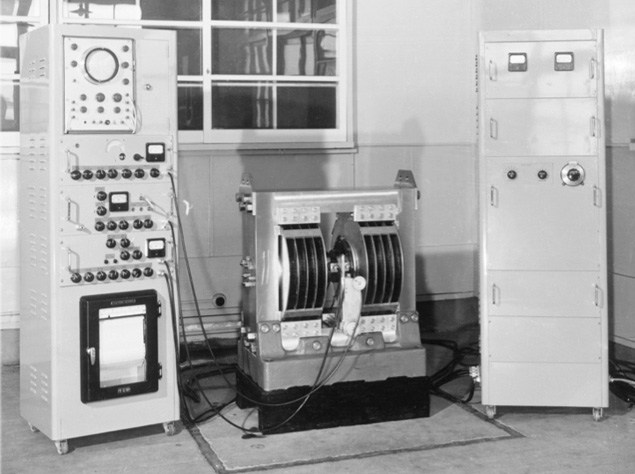

NMR装置的结构

核磁共振 (NMR) 原理

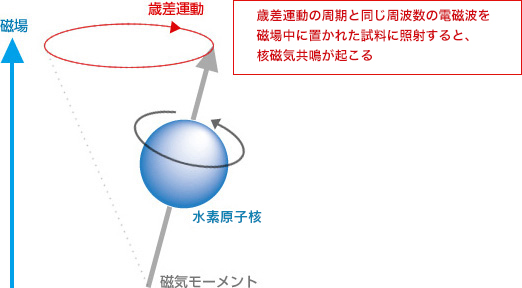

一些原子具有小的原子核，例如氢原子核，具有磁性。这样的磁铁绕其轴旋转，就像陀螺一样。当放置在磁场中时，它的行为类似于陀螺的振荡运动。
那个电信号核磁共振信号在 1174 T（特斯拉）的磁场强度下，氢原子核大约有 500 个

从NMR获得的信息

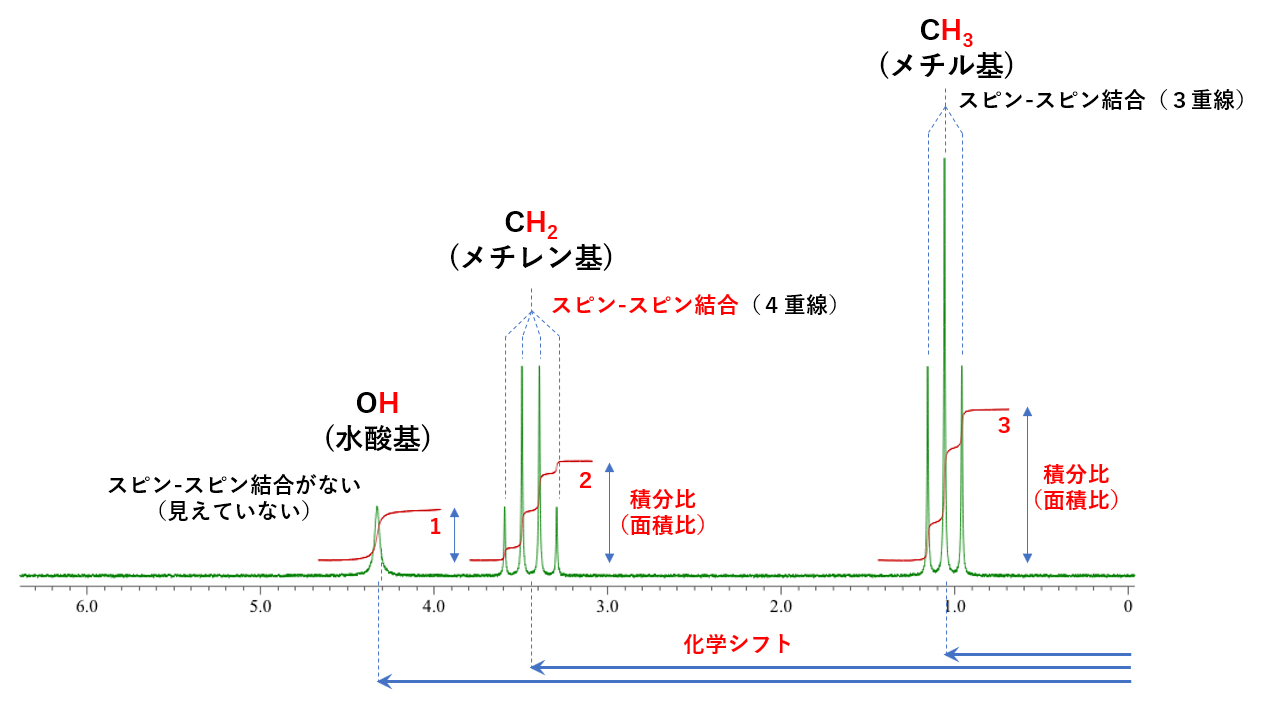

核磁共振信号中，即使对于相同的氢核，也会出现如图6所示的各种信号。图6是乙醇信号。这个核磁共振谱无线电波不是光，而是电磁波，因此被称为频谱，就像光一样，信号从右侧开始分为CH3（甲基）、CH2（亚甲基）和OH（羟基）。
NMR 谱分为官能团组。化学位移
这种化学位移类似于指纹，因为如果物质不同，信号会出现在不同的位置。

• 化学位移（信号位置）：有关原子核化学结构的信息（官能团等）

• 自旋耦合（信号分裂）：有关与相邻原子核关系的信息

• 信号强度（信号面积）：有关原子核数量比率的信息

• 弛豫时间：原子核的动态信息

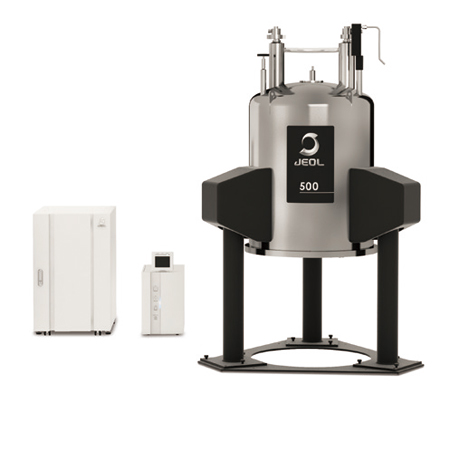

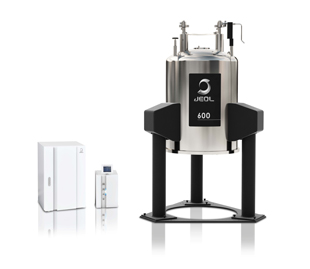

NMR 配置

NMR装置的基本配置

• 磁铁（永磁铁、电磁铁、超导磁铁均可；需要磁场极其均匀且无时间波动且极其稳定的磁铁）

• 产生无线电波的高频振荡器

• 提供谐振频率并检测吸收能量的探头（线圈）

• 放大探头检测到的信号的放大器

• 控制这些并处理获得的数据的计算机

最新的核磁共振仪器脉冲傅里叶变换类型 (FT)通过施加振荡器产生的脉冲无线电波，整个化学位移区域发生共振。通过重复此过程并将信号相加，灵敏度也得到提高。傅立叶变换是将作为时间轴数据获得的NMR信号转换为频率轴数据的数学计算过程。

NMR 可以做什么

可以用NMR完成的具体示例
