功能
本产品是102UHO/UB系列专用的栅极组件，配备长寿命灯丝。
| 部件号 | 产品名称 | 标准 |
|---|---|---|
| 780407580 | 网格组件 | BS-102UGA |
功能

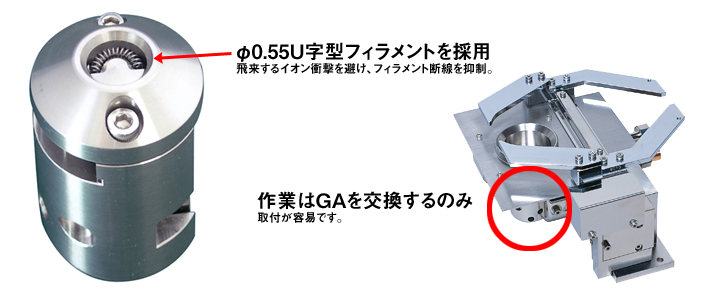

配备长寿命灯丝
实现更长的灯丝寿命

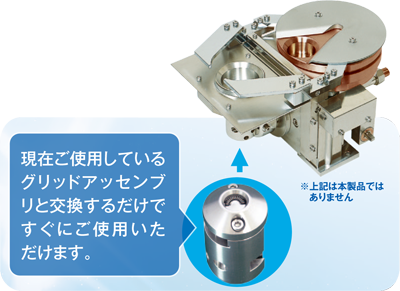

与现有网格组件结构类似
根据使用条件可选择两种灯丝
由于离子溅射，易损件成本降低 50%

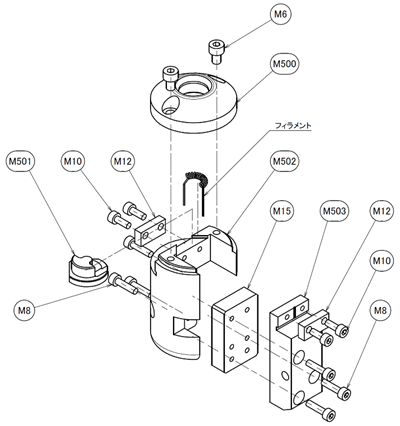

零件组成
本产品不含灯丝。
| 零件号 | 零件号 | 产品名称 | |
|---|---|---|---|
| M500 | 821362542 | 韦内尔特 |
|
| M501 | 821362526 | 离子收集器 |
|
| M502 | 820549053 | 支架A |
|
| M503 | 821362534 | 支架 B |
|
| M12 | 801314941 | 支持 |
|
| M15 | 802161031 | 绝缘体 |
|
| M10 | 411002775 | 螺栓M3×8 | - |
| M8 | 411003682 | 螺栓M3×12 | - |
| M6 | 411002783 | 螺栓M4×6 | - |
| M14 | 411003640 | 螺栓M4×25 | - |

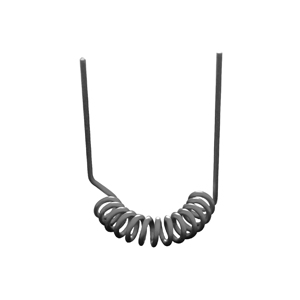

各种细丝
| 零件号 | 产品名称 | 标准 | |
|---|---|---|---|
| 812180313 | 长丝(长寿命型) | D=055Ф5个 |
|
| 864351704 | 长丝(长寿命脚加固型) | D=055Ф5个 |
|
组装夹具
| 零件号 | 零件号 | 产品名称 | |
|---|---|---|---|
| M504 | 821361210 | 适用于 BS-102UGA组装夹具 |
|
参考数据
| 加速测试条件 | 真空度30×10-2PaO2流量115mL/min输入功率24kW(6kV/400mA) |
|---|
内部加速测试的结果。
熔痕与标准 GA 的比较
| 标准GA | 102UGA | 特别说明 | |
|---|---|---|---|
| 氧化锆2 |
|
|
所附熔化痕迹只是一个例子。请注意，熔化程度会根据电子枪和腔室气氛的条件而变化。发射电流可能会根据使用条件而增加。我们将尽可能调整熔化痕迹。 （付费）
调整后熔痕示例 |
| 二氧化硅2 |
|
|
|
| 塔2O5 |
|
|
标准GA灯丝为055φ螺旋型。
