莫尔条纹

[目录：理论（电子散射/衍射/成像）]

晶格周期略有不同₁,d₂平行叠加，D=d₁·d₂/(d₂-d₁) 格子条纹看起来与放大两倍的原始网格平行。这些被称为平行莫尔条纹。当两个周期为d的光栅旋转角度α并重叠时，会出现一个放大了D=d/α倍的晶格，其方向与原来的晶格相差90°。这称为旋转莫尔条纹。作为莫尔条纹观察的应用，当完整的晶格稍微旋转并叠加在包含边缘位错的晶格上时，就会出现在90°不同方向上放大的位错图像。

莫尔条纹⇒图 1

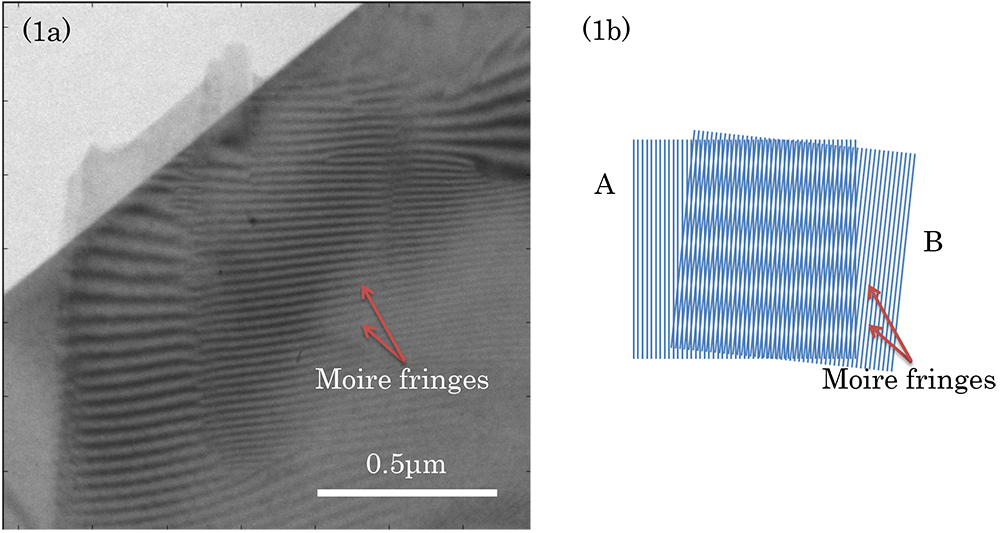

(1a) 显示莫尔条纹的明场图像。样品：云母，加速电压：200kV。
(1b) 相同周期的晶格 A 和 B 轻微错位重叠时产生的大周期条纹（旋转莫尔条纹）示意图。

莫尔条纹⇒图2

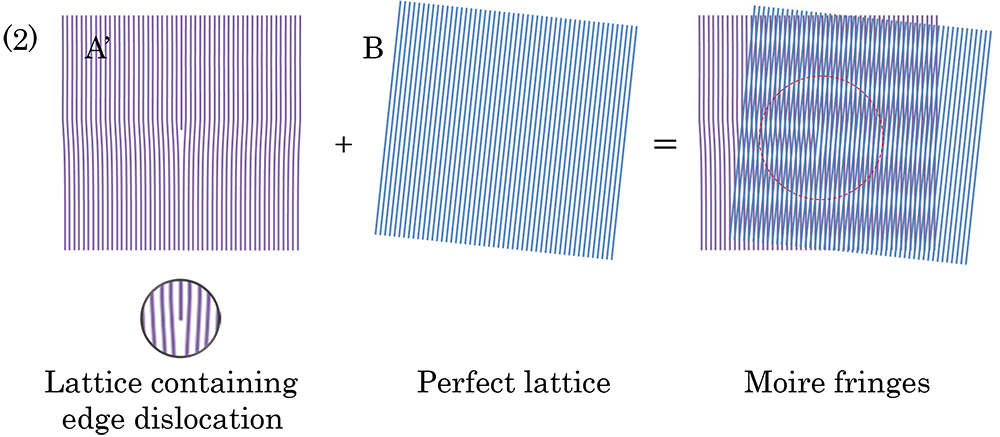

(2) 含有刃位错的晶格A'与同周期的完整晶格B重叠，但有轻微的取向错位时，所形成的位错图像在90°不同方向上放大的示意图。

当间距为 d 的格子时₁和另一个间距为 d 的格子₂，其中 d₂-d₁<d₁或 d₂，平行叠加，放大的晶格，间距D = d₁·d₂/(d₂-d₁)。该格子条纹被称为“平行莫尔条纹”。当两个具有相同间距d的格子旋转角度α重叠时，在与原始格子垂直（相差90°）的方向上出现间距D=d/α的放大格子。称为“旋转莫尔条纹”。莫尔条纹应用的一个例子是边缘位错的观察。当完美晶格叠加在包含边缘位错的晶格上时，后一个晶格在位错处相对于前一个晶格稍微旋转，则在垂直于原始位错的方向上出现放大的位错图像。

(1a) 显示莫尔条纹的云母明场图像，在 200 kV 加速电压下拍摄。
(1b) 旋转莫尔条纹示意图。当具有相同间距的晶格A和B以较小的取向变化叠加时，会出现间距扩大的条纹。

(2) 放大的位错图像示意图。当完美晶格（B）叠加在包含取向变化较小的边缘位错（A'）的晶格上时，形成放大的位错图像。需要注意的是，放大的图像垂直于原始位错。
