天游线路检测中心 JASON 提示：J 耦合模拟

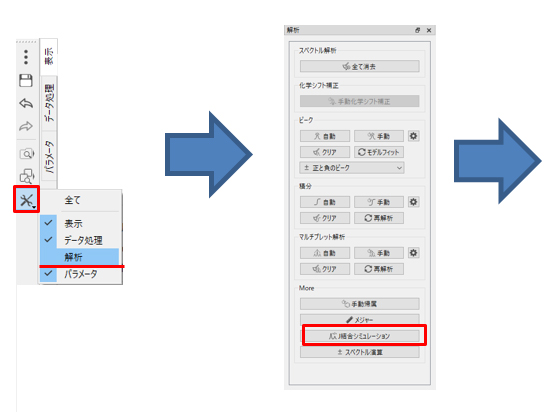

在 JASON 中打开谱图后，点击上下文工具 > 检查分析以显示分析屏幕。
然后选择 J-Couple Simulator，J-Couple Simulator 工具将会展开。
您可以用它来模拟耦合模式。

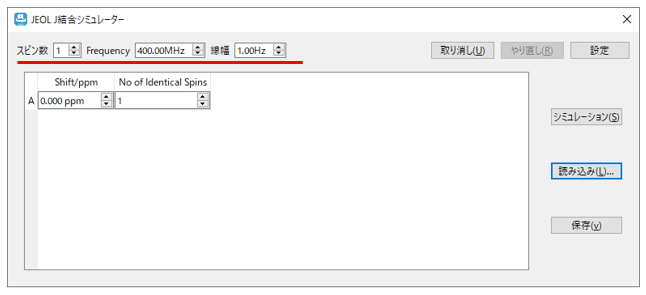

这里，“自旋数”是NMR信号的数量，“频率”是¹H 的共振频率和 NMR 信号的半宽度。由于用于耦合模拟，自旋数通常选择2以上。

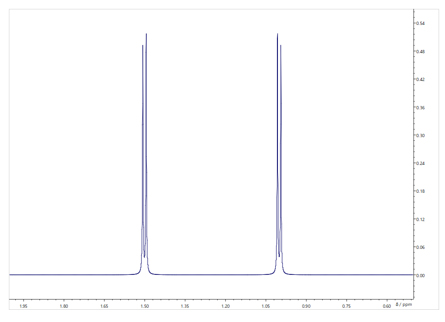

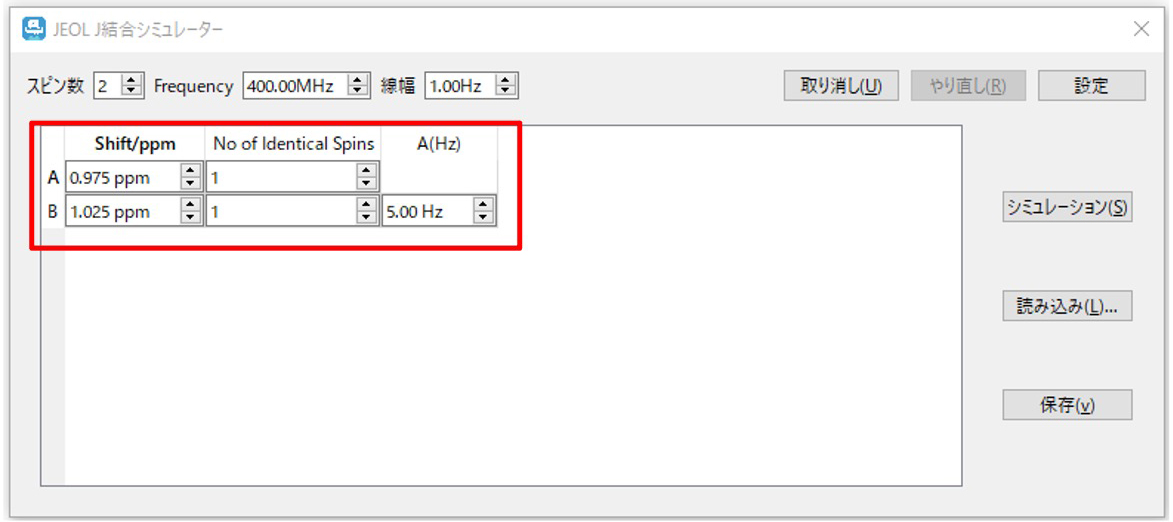

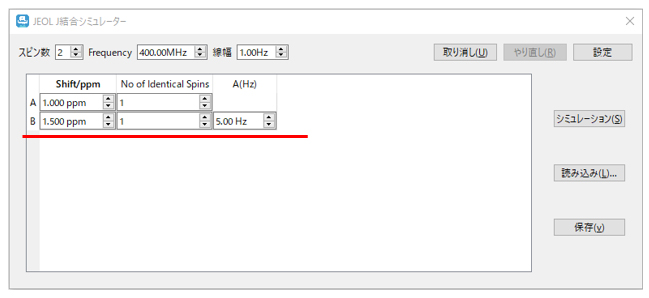

如果旋转次数为2（信号A和信号B的2个旋转系统），屏幕将如下图所示。因此，“位移/ppm”表示A和B的化学位移，“相同自旋数”表示各自的化学位移。¹输入“A (Hz)”中 A-B 耦合的 H 分钟数和 Hz。然后将显示模拟结果。

例如，信号A和信号B之间的耦合常数与信号A和信号B之间的化学位移差Δ相比^J_AB如果不够小，实际光谱中每个双峰的强度比会因二次效应而偏离1:1，但模拟也反映了考虑二次效应的线性。

关于二阶效应，NMR装置的磁场强度越高，以Hz表示的化学位移差Δ越大，这减少了二阶效应的影响。

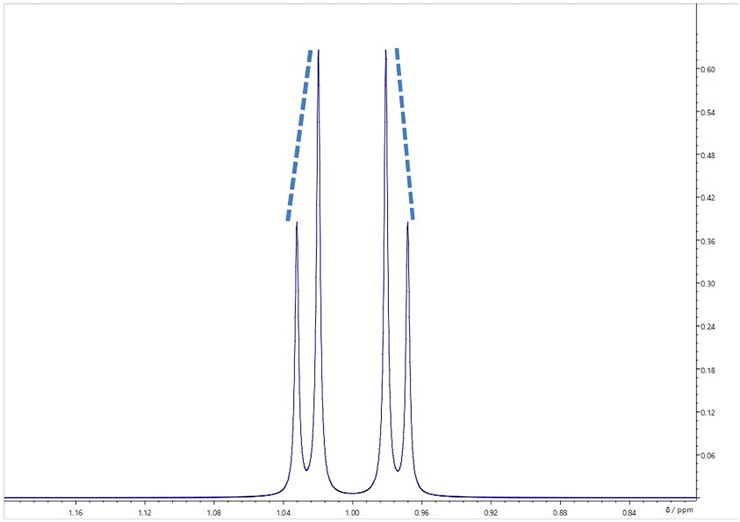

频率：400MHz

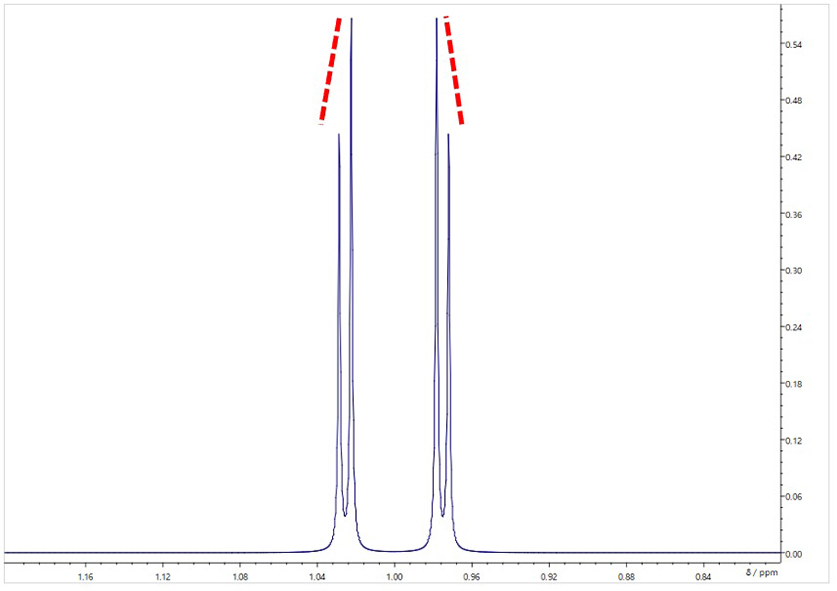

频率：800MHz

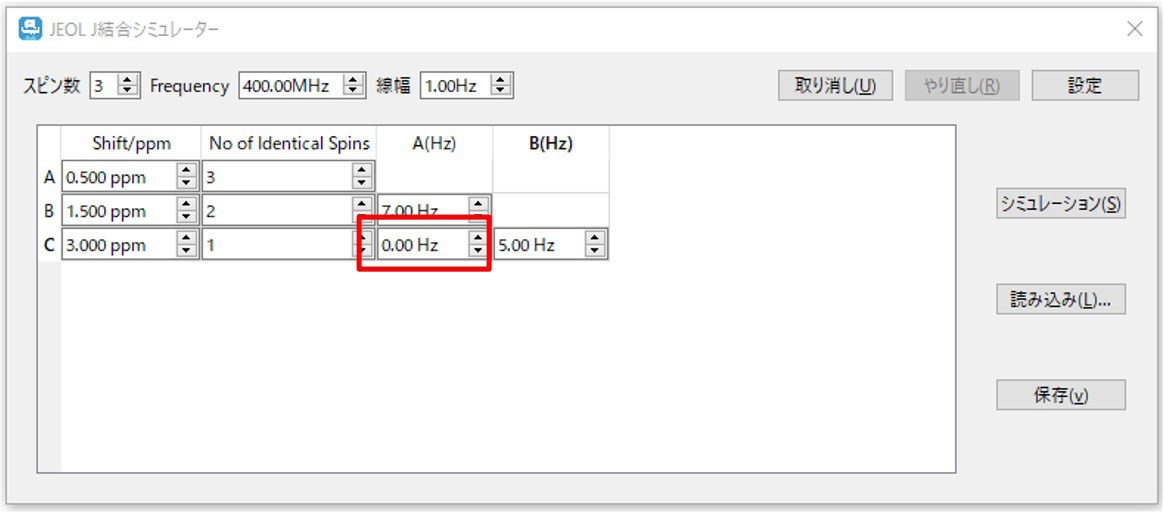

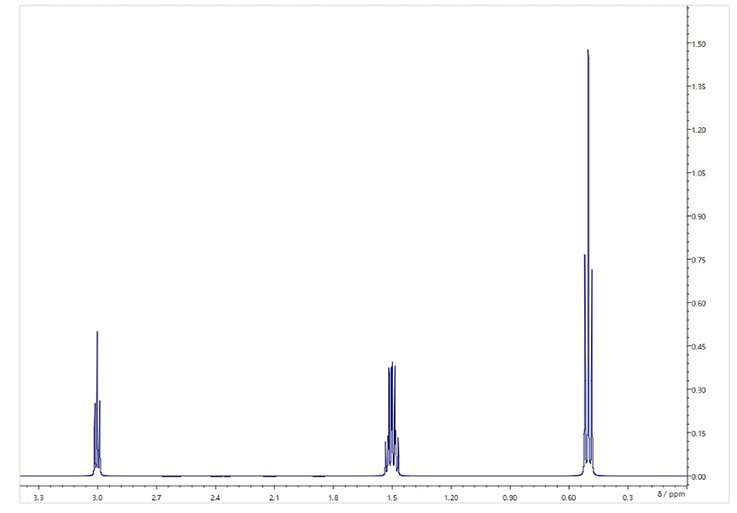

对于信号A、信号B和信号C的3自旋系统也可以进行模拟。如果要模拟信号A和信号C之间没有耦合的情况，请将其设置为0Hz。

例如，如果您在参考文献中有有关 NMR 设备的磁场强度、感兴趣信号的化学位移和耦合常数的信息，则可以使用此模拟功能，在比较不同磁场的 NMR 设备测量的数据时更容易进行比较。

您可以通过在 J 耦合模拟器中选择“保存”，然后在下次启动此工具时选择“加载”，将旋转次数等条件返回到保存时的状态。

以上基于 JASON（JEOL 分析软件网络）ver21。
