天游线路检测中心 JASON 提示：创建化学结构

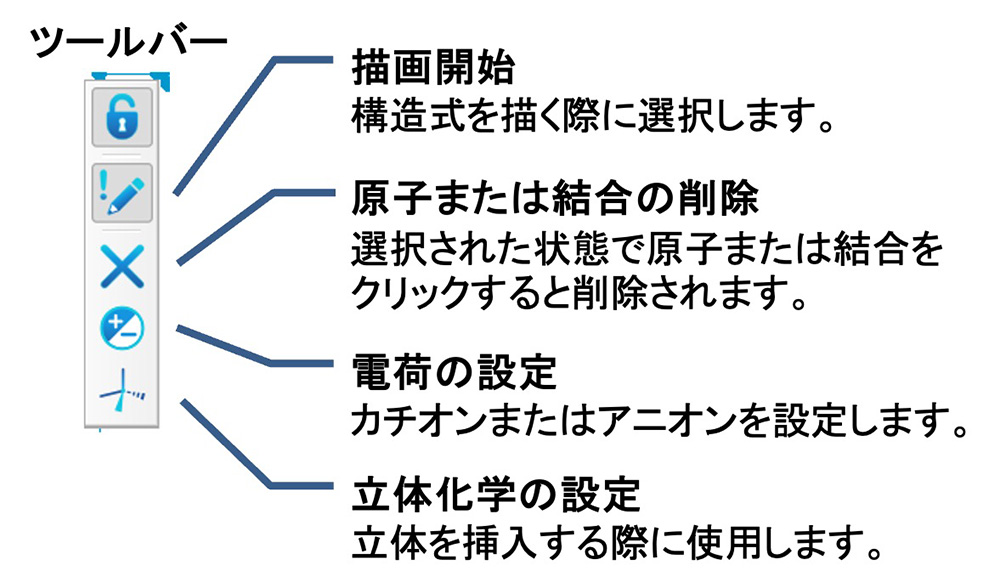

画出结构式

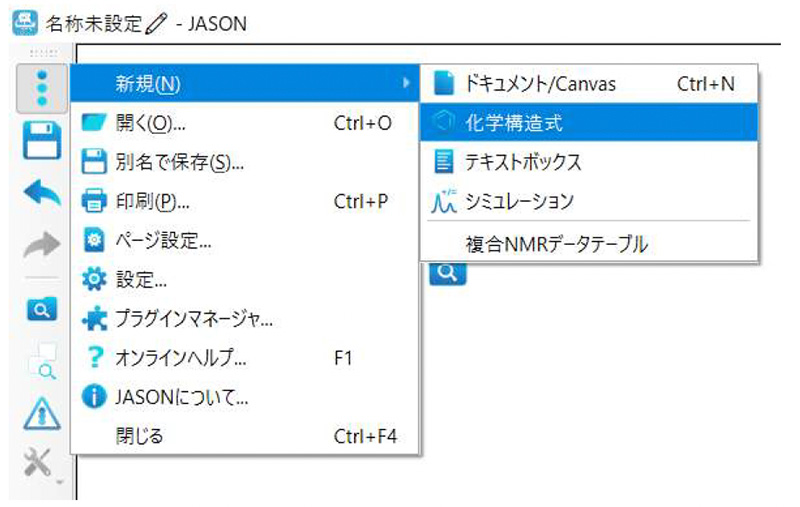

单击主菜单并选择“新建”⇒“化学结构”。

核素

通常选择碳 (C)，但您可以通过输入核素将其更改为其他原子。

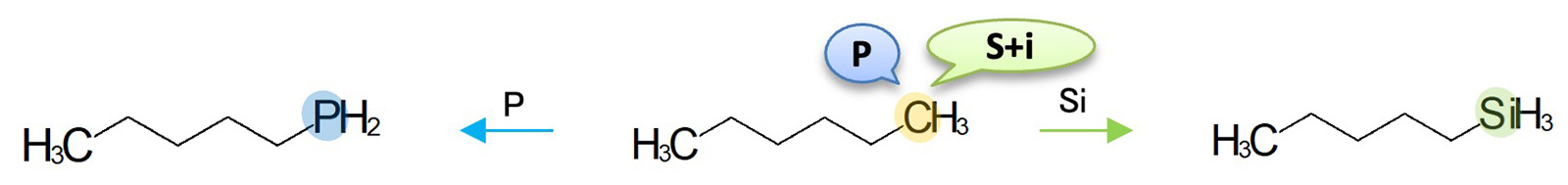

例如，如果您想将其更改为磷 (P)，请将光标放在要更改的原子上，然后输入“p”。如果要更改为硅 (Si)，请输入两个字符“s”和“i”。此外，对于结构式中经常使用的氧 (O) 和氮 (N)，您可以通过多次单击要更改的原子来更改核素。

结合类型，固体

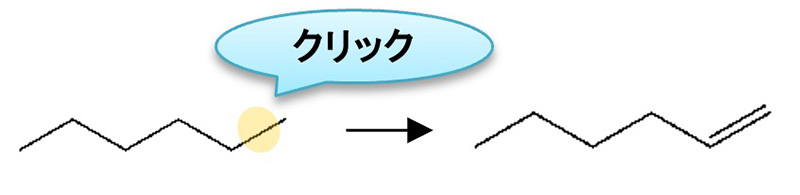

键类型和几何形状都可以通过多次单击键来更改。

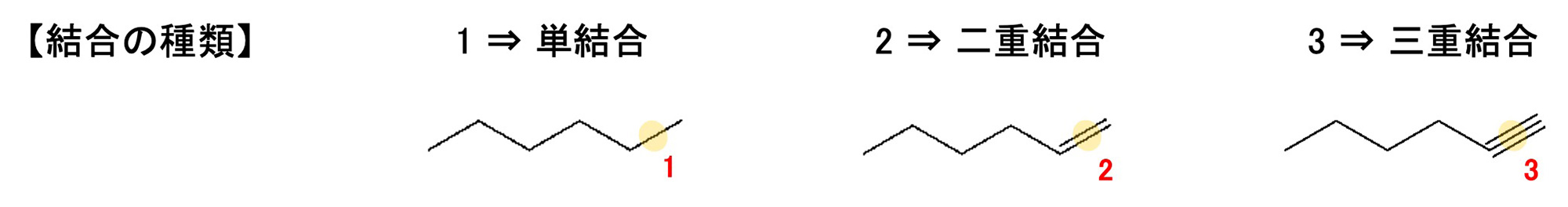

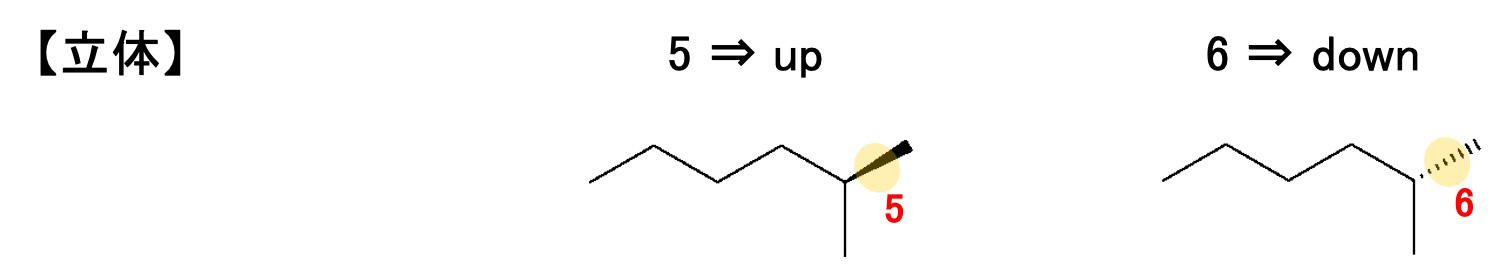

或者，您可以通过将光标放在键上并输入以下值来更改它。

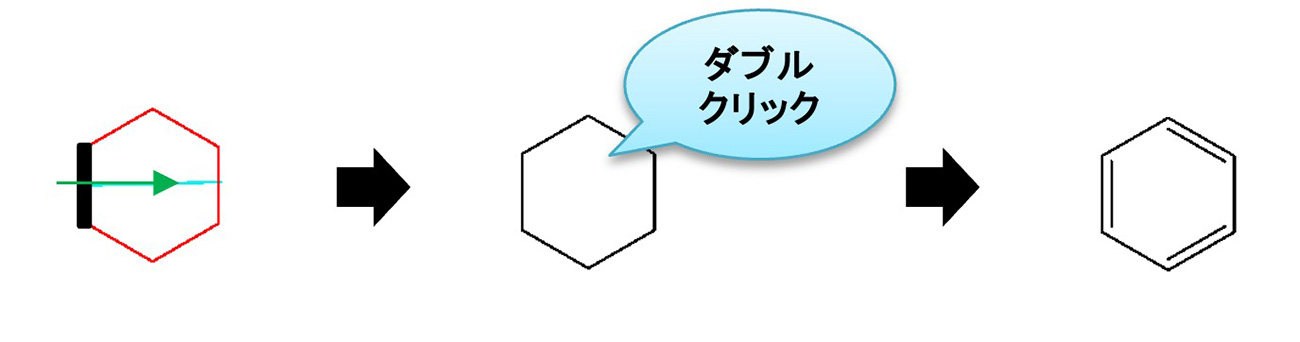

如何写芳香环

① 首先，写一个键。
② 将芳香环从该键向您想要绘制的方向拖动，将辅助3至8元环的结构。
③双击所画环的中心插入双键并创建芳香环。

从文本代码创建结构

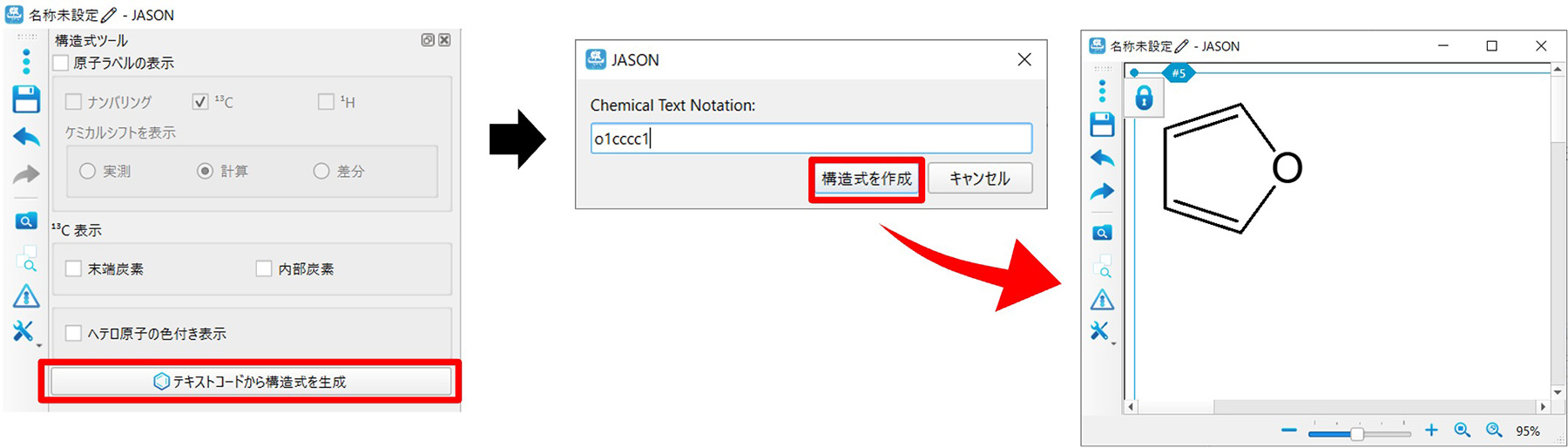

JASON 还支持 SMILES 表示法和 InChI 表示法，因此您甚至可以通过输入文本代码来创建结构式。

锁结构

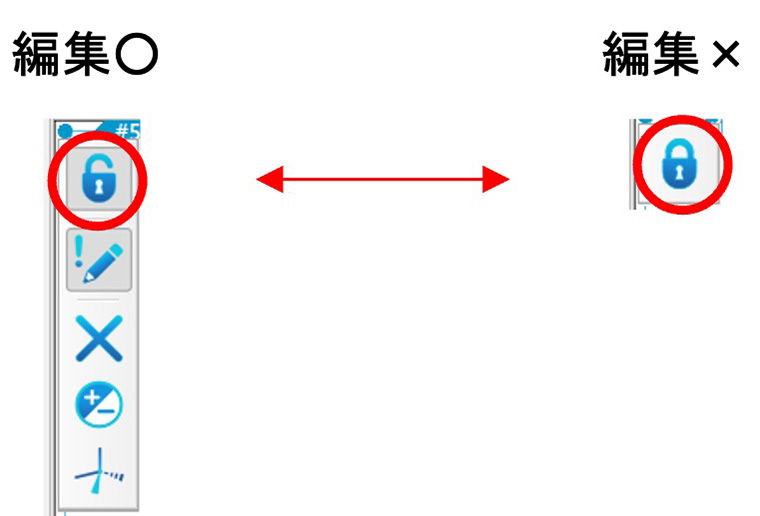

单击工具栏上的锁定按钮可锁定结构并防止其被编辑。如果想再次编辑，再次点击锁定按钮即可返回可编辑状态。

移动结构

您可以使用以下方法移动对象内的结构（蓝色框内）。

• 解锁时⇒箭头移动结构显示。

• 锁定时 ⇒ 拖动结构的任何部分来移动它。

* JASON 还支持 mol、sdf 和 cdxml 格式，因此以其他格式创建的结构也可以在 JASON 软件中处理。

*这些基于 JASON（JEOL 分析软件网络）51 版。
