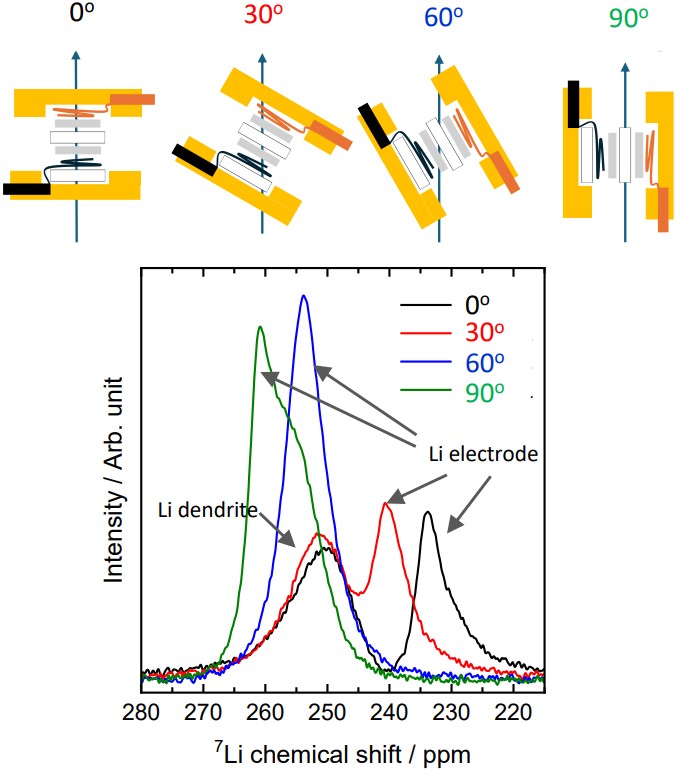

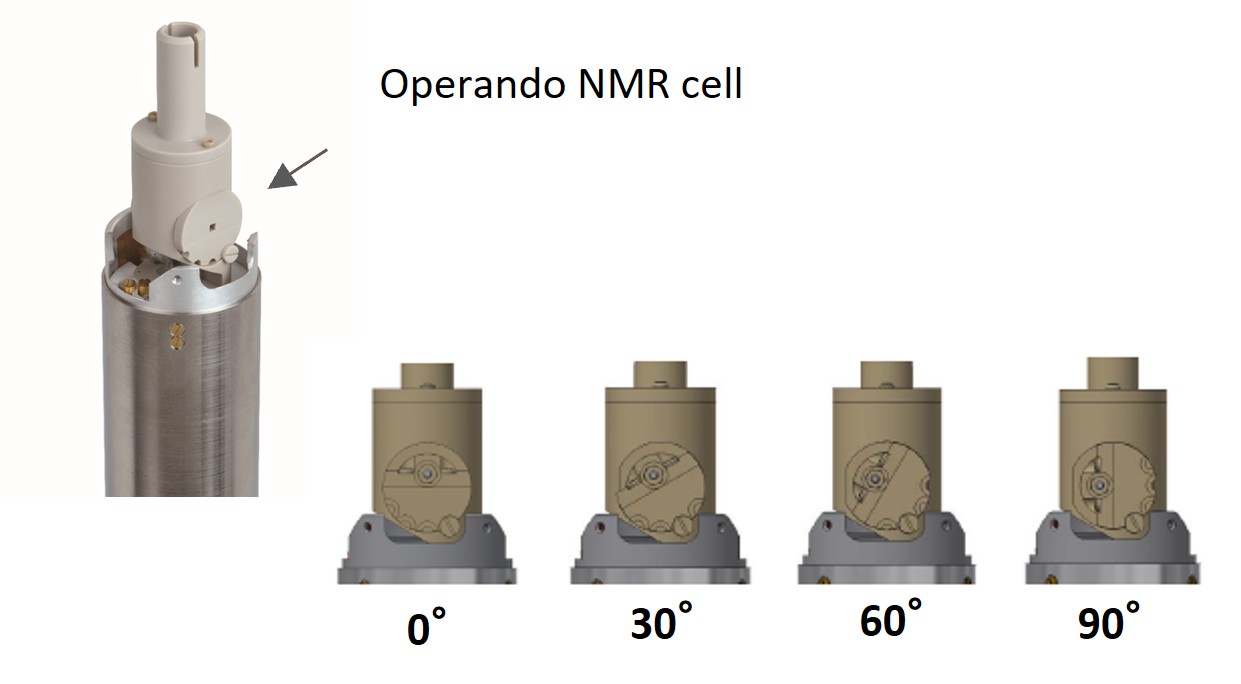

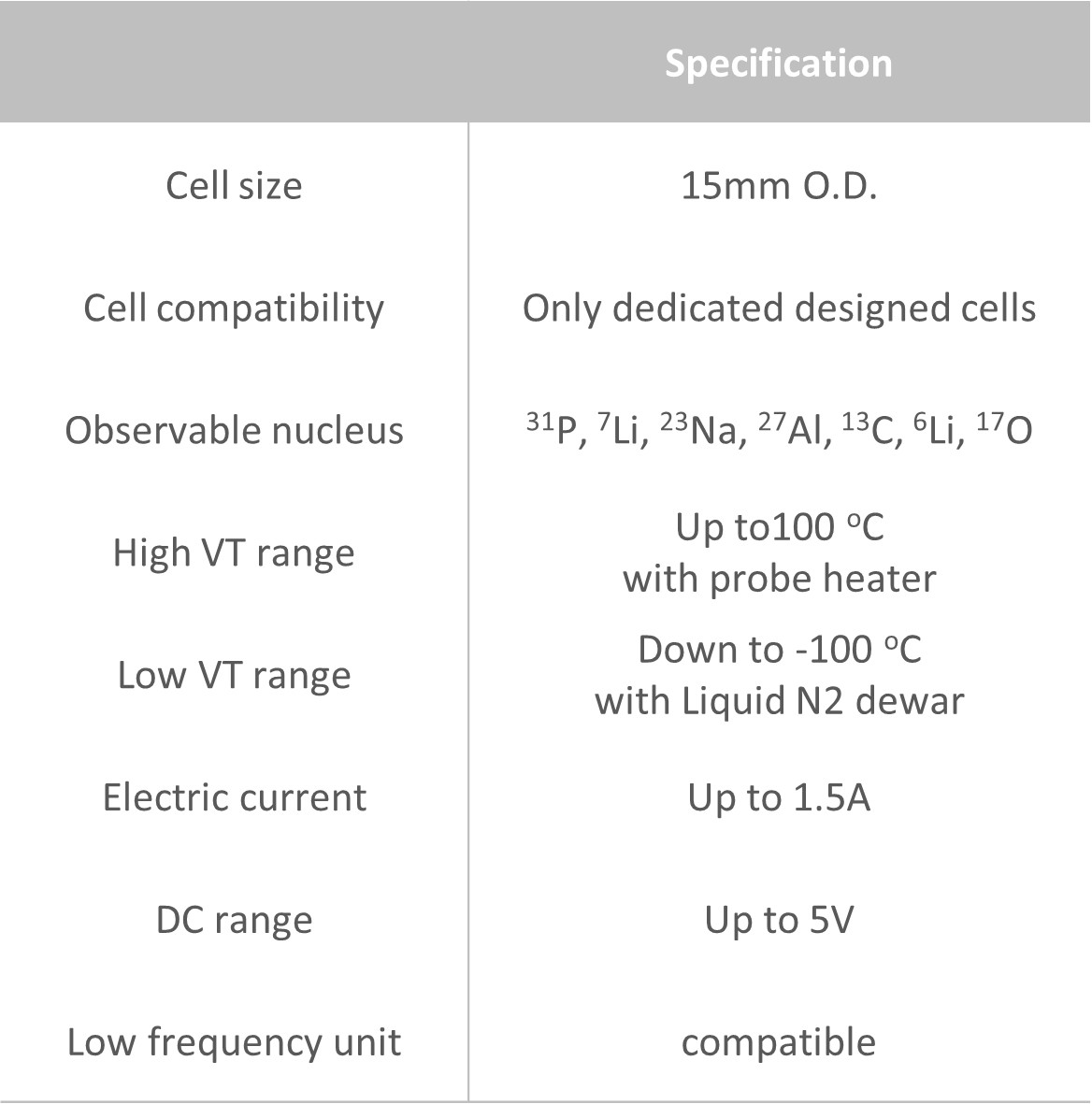

Operando NMR 池可调节四个角度：0°、30°、60° 和 90°。改变样品相对于磁场的角度对于获得方向信息和识别信号非常有用。右图显示了锂电极和锂枝晶信号的角度依赖性。由于两种信号均源自锂金属，因此它们看起来彼此接近，但与枝晶不同的是，数μm的针状锂金属相对于磁场向各个方向生长，对于电极来说，由于趋肤效应，只能从表面检测到信号。结果，电极信号变得高度依赖于角度。

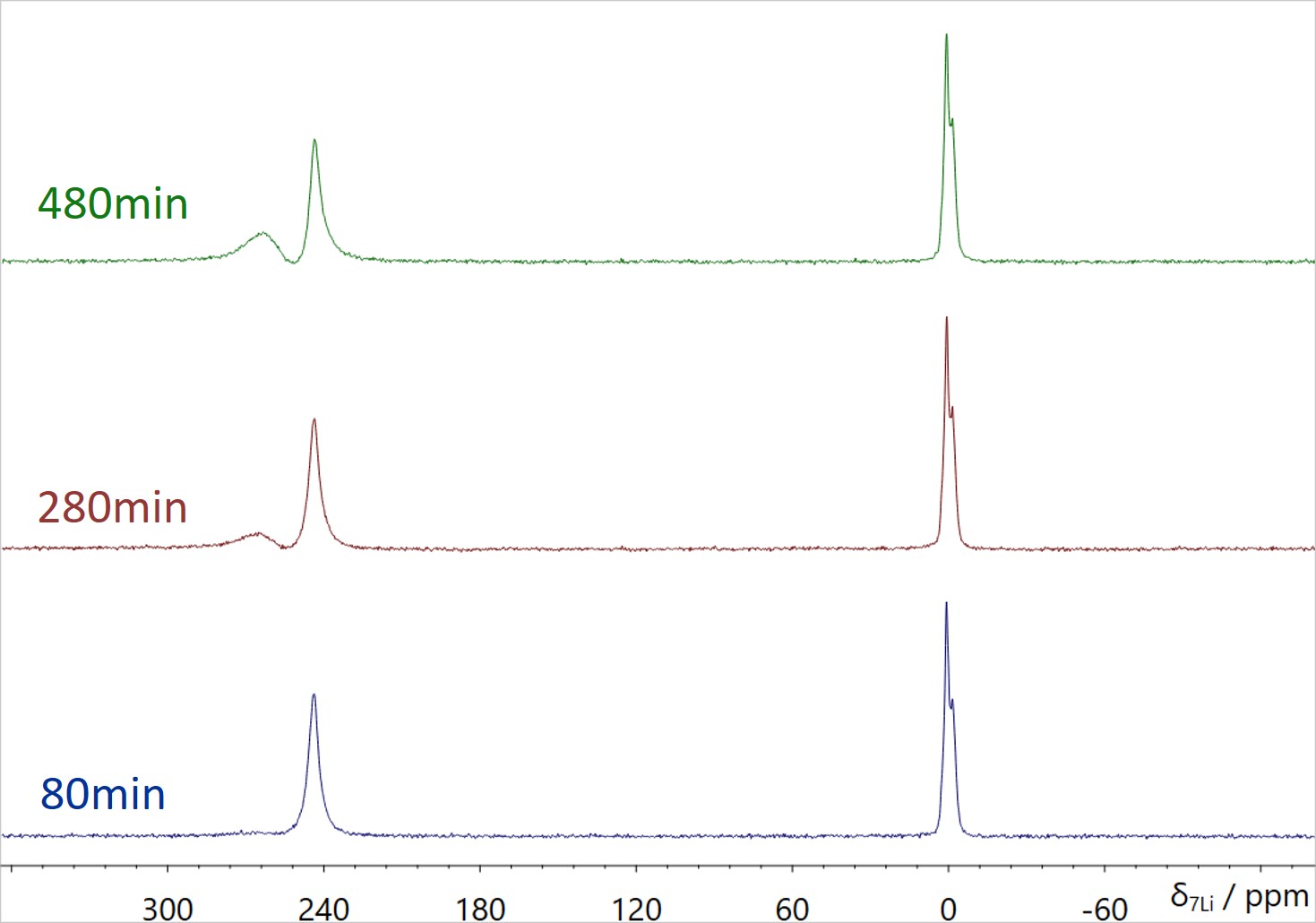

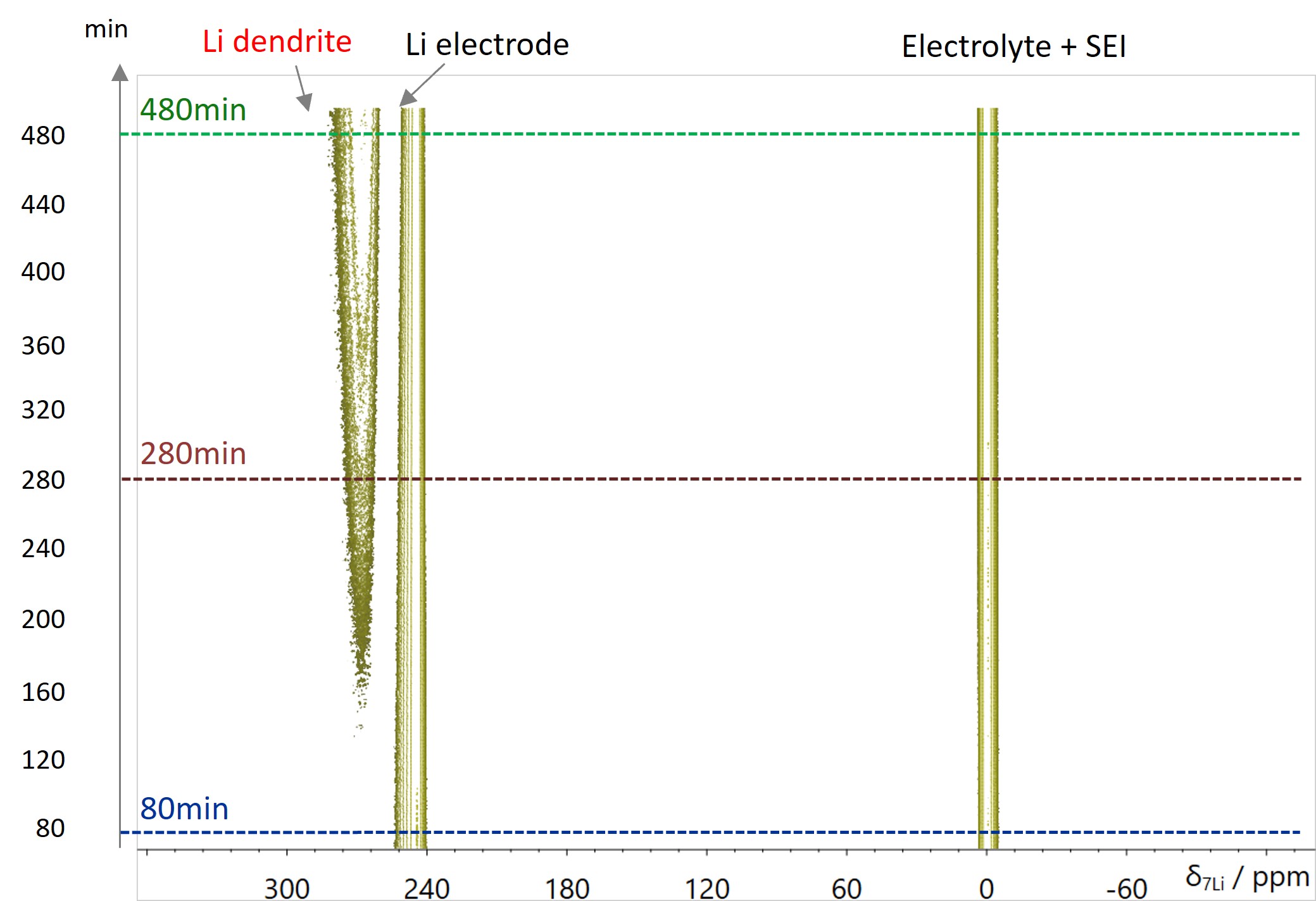

NMR是唯一可以区分Li枝晶和电解质和活性材料中Li的分析方法。通过使用 Operando 电池探针，可以实时观察电池中枝晶的产生/消失。在这里，我们使用 7Li 原位核磁共振测量来观察由于过度充电而形成的枝晶。由于夜班，树突信号出现在 270ppm 左右。使用的电池是锂对称电池，两个电极均由锂金属制成，由于夜班，也观察到来自锂电极的信号彼此靠近，但由于相对于磁场的方向不同，信号出现在不同的位置，使得可以区分两者并观察它们。

样品：锂对称电池

锂/玻璃滤光片/锂
集电极：Cu
电解质：1 M LiPF6/ EC+ DMC (3:7 v/v) 60µL

测量条件

ECZL-500G
⁷Li 90 脉冲宽度=12us
摩擦角=45度
放松延迟=5秒
扫描 =8 / 1 个频谱

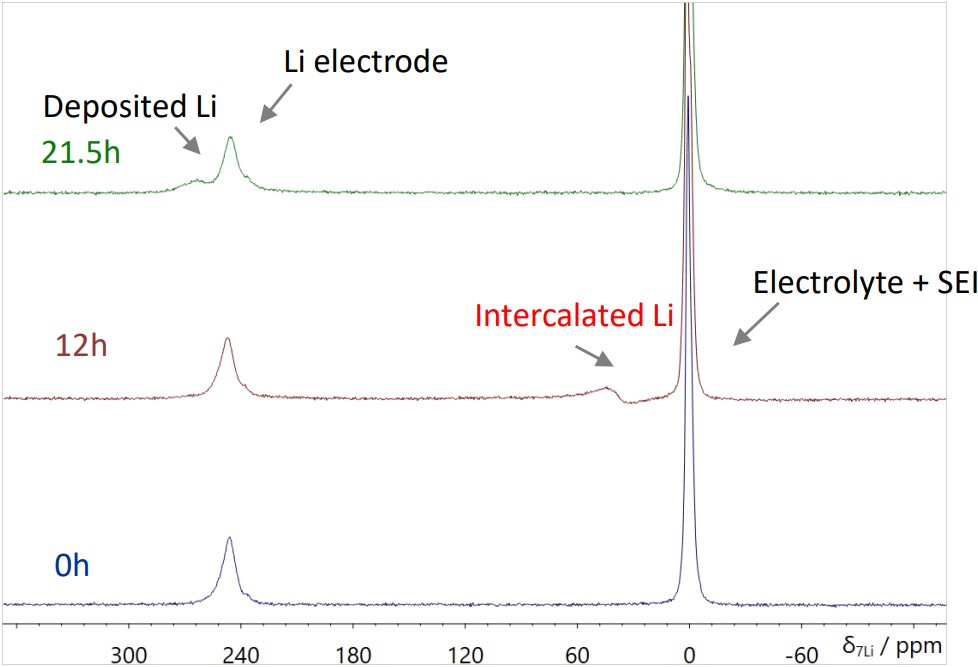

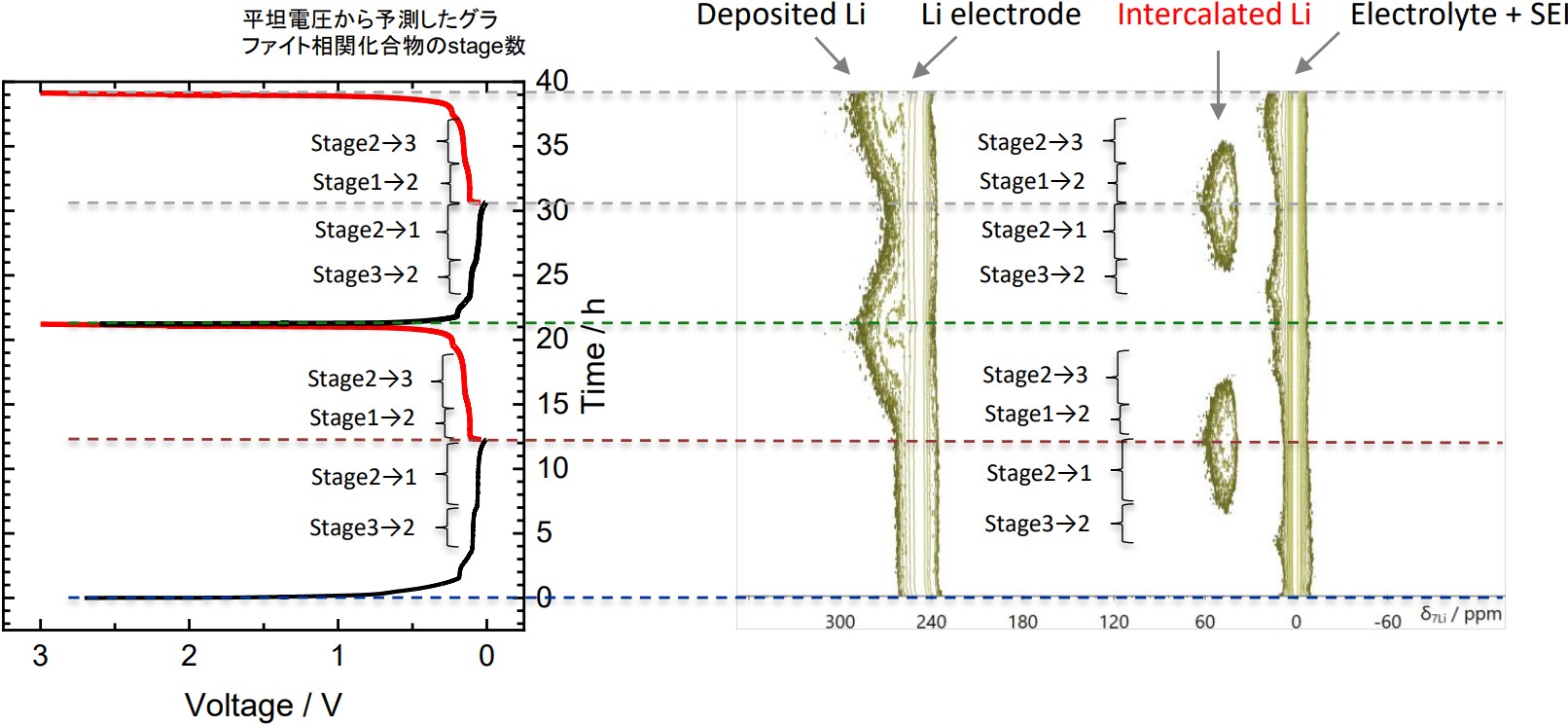

石墨是一种最常用作锂电池负极材料的层状化合物，因为它具有低电位和高稳定性。在充电过程中，Li嵌入层间，在放电过程中，Li被解吸。操作测量可以实时观察充电和放电过程中锂在石墨中的嵌入和解吸。

样品：锂石墨半电池

锂石墨半电池
锂/玻璃滤光片/石墨:PVdF=90:10 (w/w)
集电极：Cu
电解质：1M LiPF₆/ EC+ DMC (3:7 v/v) 120μL

测量条件

ECZL-500G
⁷Li 90 脉冲宽度 = 12us
摩擦角=45度
放松延迟=5秒
扫描 =256 / 1 个频谱
