简介
形状查看器功能已显着添加到我们的 NMR 分析软件 Delta 版本 6 中。形状查看器是一种工具，可让您检查脉冲的相位和无线电波强度，以及模拟这些脉冲的激励曲线。本应用笔记介绍了如何使用形状查看器。
启动形状查看器

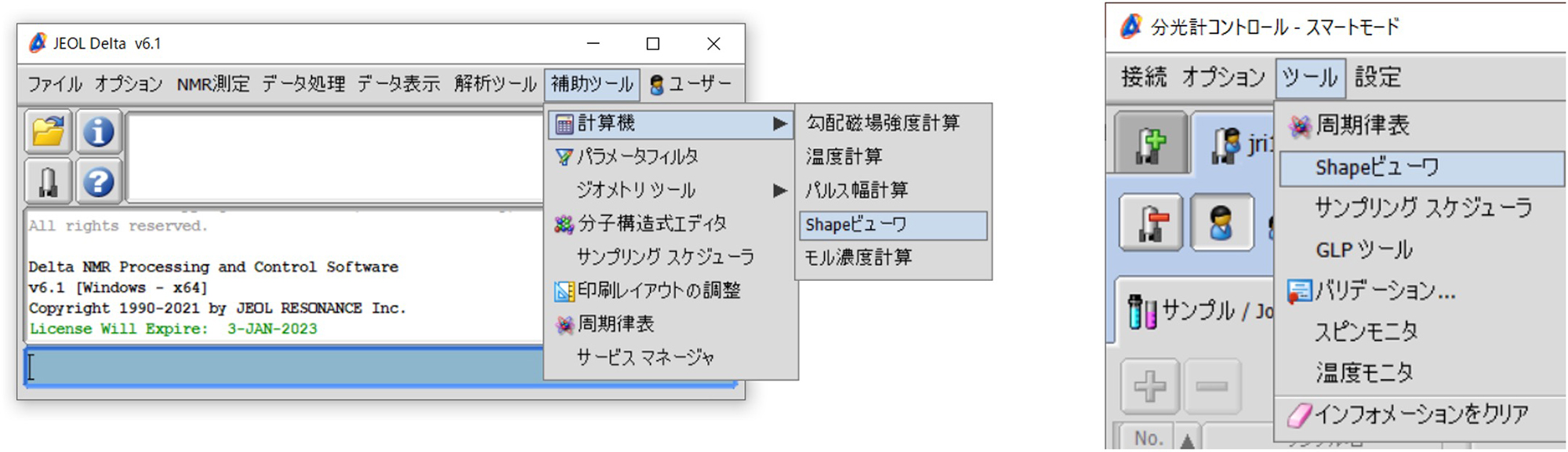

形状查看器可以通过在启动 Delta 时出现的第一个窗口中单击辅助工具 > 计算器 > 形状查看器来启动，或者从光谱仪控制屏幕中单击工具 > 形状查看器。
各参数说明
解释基本参数。

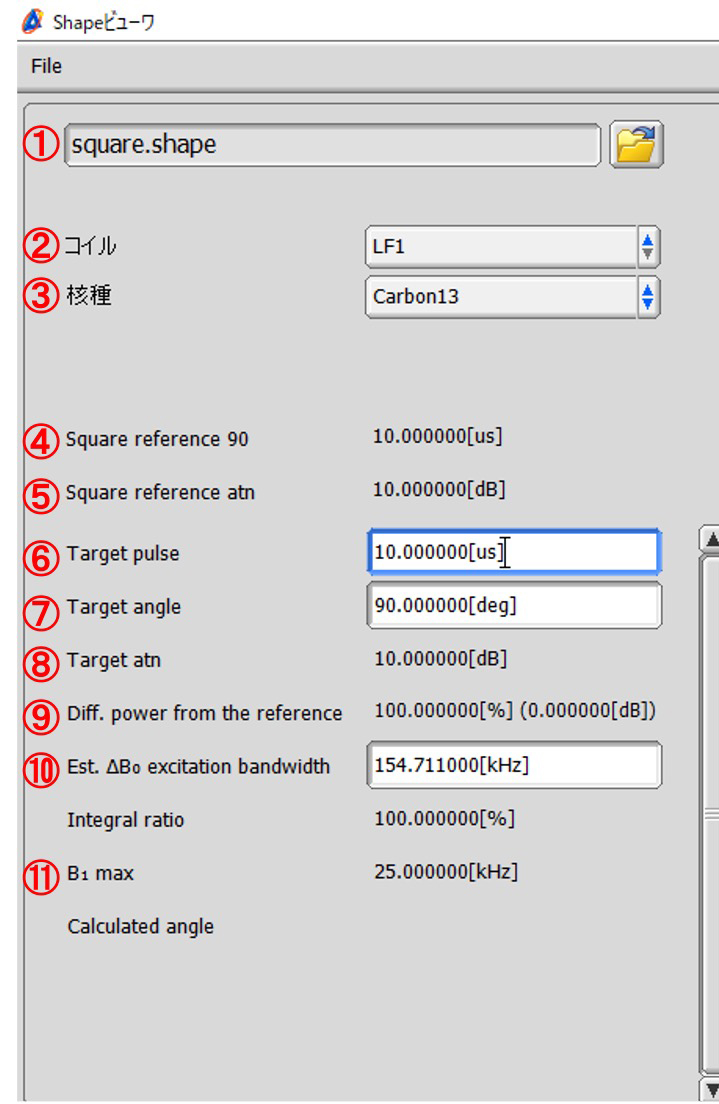

| ①形状文件 | 指定包含有关无线电波强度和脉冲相位的时间变化信息的形状文件。 |
|---|---|
| ②线圈 | 指定低频或高频线圈。 |
| ③核素 | 指定核素。 |
| ④方形参考90 | 自动输入探测文件中方波的 90 度脉冲宽度。 |
| ⑤方形参考 | 自动输入探测文件中方波90度脉宽对应的衰减器。 |
| ⑥目标脉冲 | 指定您想要查看的脉冲的脉冲宽度。 |
| ⑦目标角度 | 指定您想要查看的脉冲的翻转角度。 |
| ⑧目标atn | 合适的衰减器值根据④-⑦计算。 |
| ⑨差异。力量…… | 计算探测文件中的衰减器值与实际使用的衰减器之间的差异。 |
| ⑩预计。 ΔB0… | 输出预期激励范围。 |
| ⑪B1 最大 | 输出无线电波强度的最大值。 |
根据形状文件的类型，可能需要输入除上面列出的参数之外的参数，或者可能输出其他参数。
显示形状

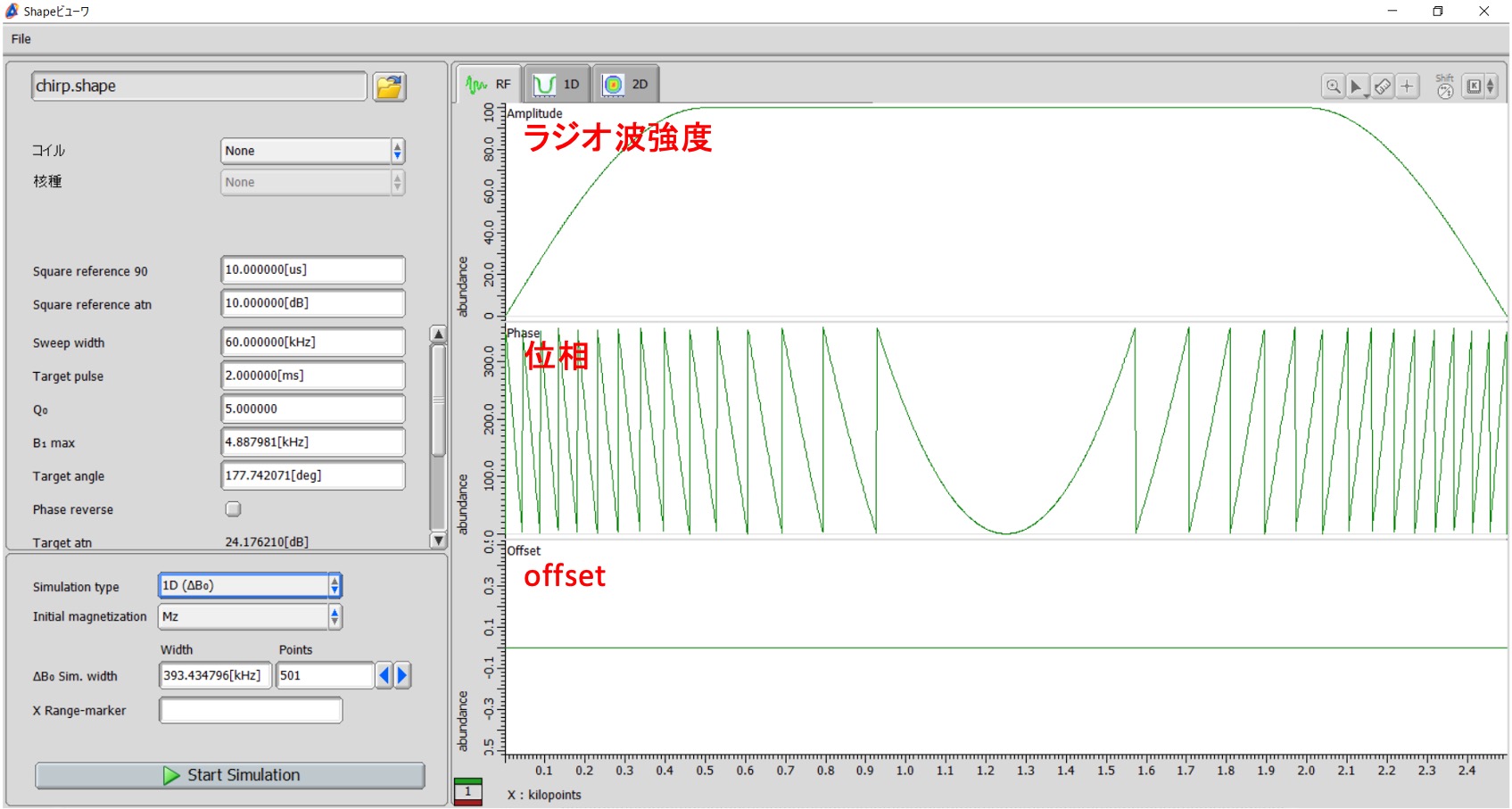

如果指定形状文件，将显示每个形状的无线电波强度、相位和偏移量的时间变化。横轴是时间，纵轴是电波强度、相位、距顶部的偏移量。关于相位，当使用360度以上的相位时，会折叠显示。
激励曲线模拟
可以模拟设定脉冲的激励曲线。将解释模拟参数。
| ①模拟类型 | 1D (ΔB0), 1D (ΔB1)，二维。详细内容将在后面解释。 |
|---|---|
| ②初始磁化 | 从 Mx、My 和 Mz 中指定磁化强度的初始状态。 |
| ③ΔB0西姆。宽度 | 指定激励范围（宽度）和模拟粒度（点）。 |
| ④ΔB1/B1西姆。范围 | 指定无线电波强度的偏差范围（开始、停止）并指定模拟的精细度（步骤）。 |
一维模拟 (ΔB0)
照射设定脉冲时，频率偏离中心频率（ΔB0)中激发效率的变化。图 2 显示了方波反转脉冲的 1D (ΔB0) 显示激励曲线。横轴为ΔB0(kHz)，从顶部开始显示相位（度）、横向磁化强度（x 磁化强度和 y 磁化强度的均方根）、x 磁化强度（绿色）和 y 磁化强度（红色）以及 z 磁化强度。由于我们施加了反转脉冲，即将z磁化强度旋转到-z的脉冲，因此该图中最重要的是z磁化强度。在方波反转脉冲的情况下，励磁效率随着向下而增加，可以看到当偏离中心频率时励磁效率明显下降。这样，1D s 模拟（ΔB0) 可以估计脉冲激励范围的宽度。

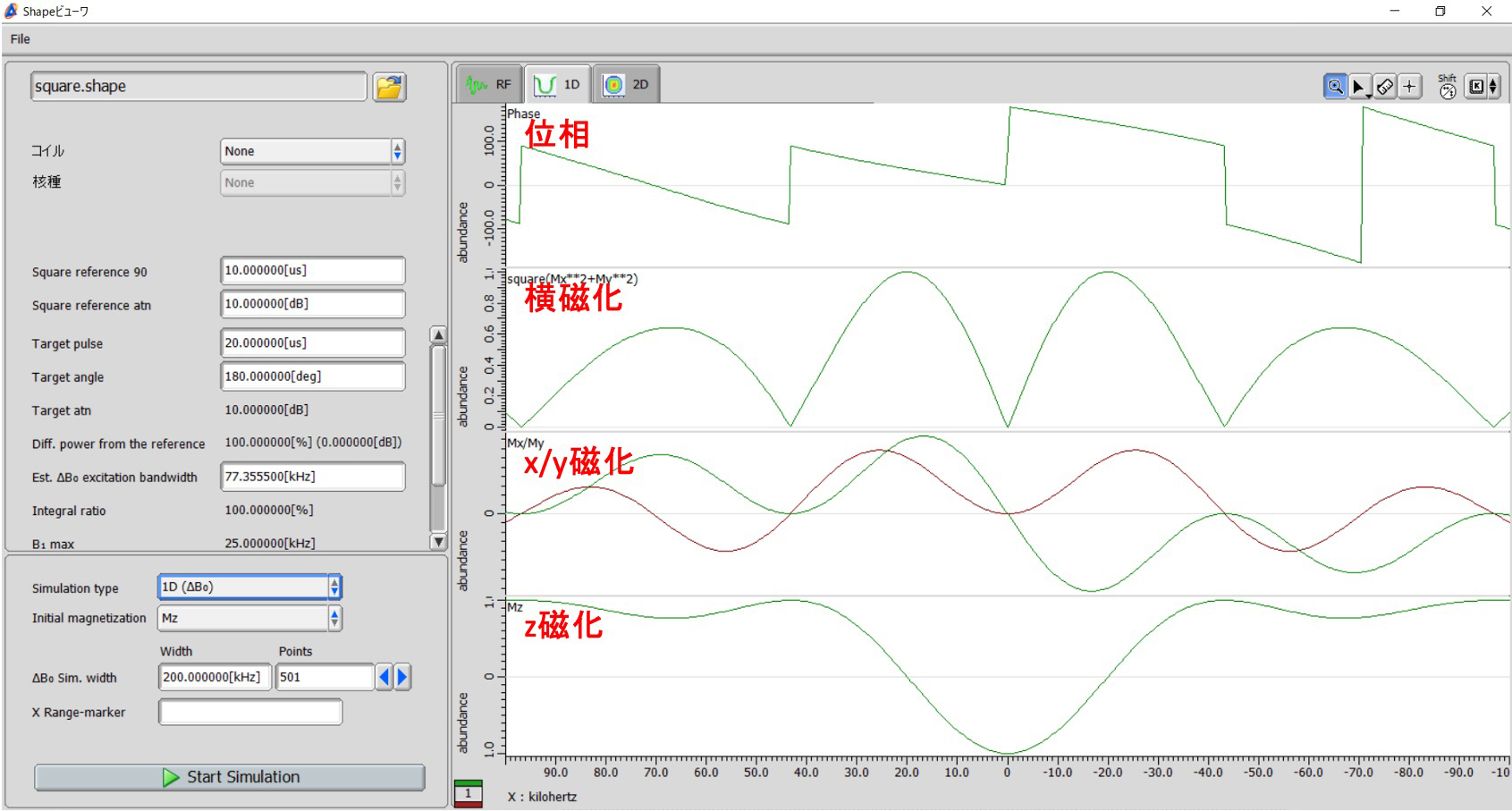

图2 方波反转脉冲激励效率的频率依赖性仿真
一维模拟 (ΔB1)
如果照射设定脉冲时无线电波强度发生偏差（ΔB1) 处的激励效率如何变化。图3显示了方波反转脉冲的1D(ΔB1) 显示激励曲线。横轴是电波强度的偏差(ΔB1/B1) 从顶部开始，显示相位 (deg)、横向磁化强度（x 磁化强度和 y 磁化强度的均方根）、x 磁化强度（绿色）和 y 磁化强度（红色）以及 z 磁化强度。由于我们施加了反转脉冲，即将z磁化强度旋转到-z的脉冲，因此该图中最重要的是z磁化强度，可以看出当无线电波强度发生变化时，激发效率显着降低。这样，一维模拟（ΔB1) 可以估计脉冲对无线电波强度偏差的耐久性。

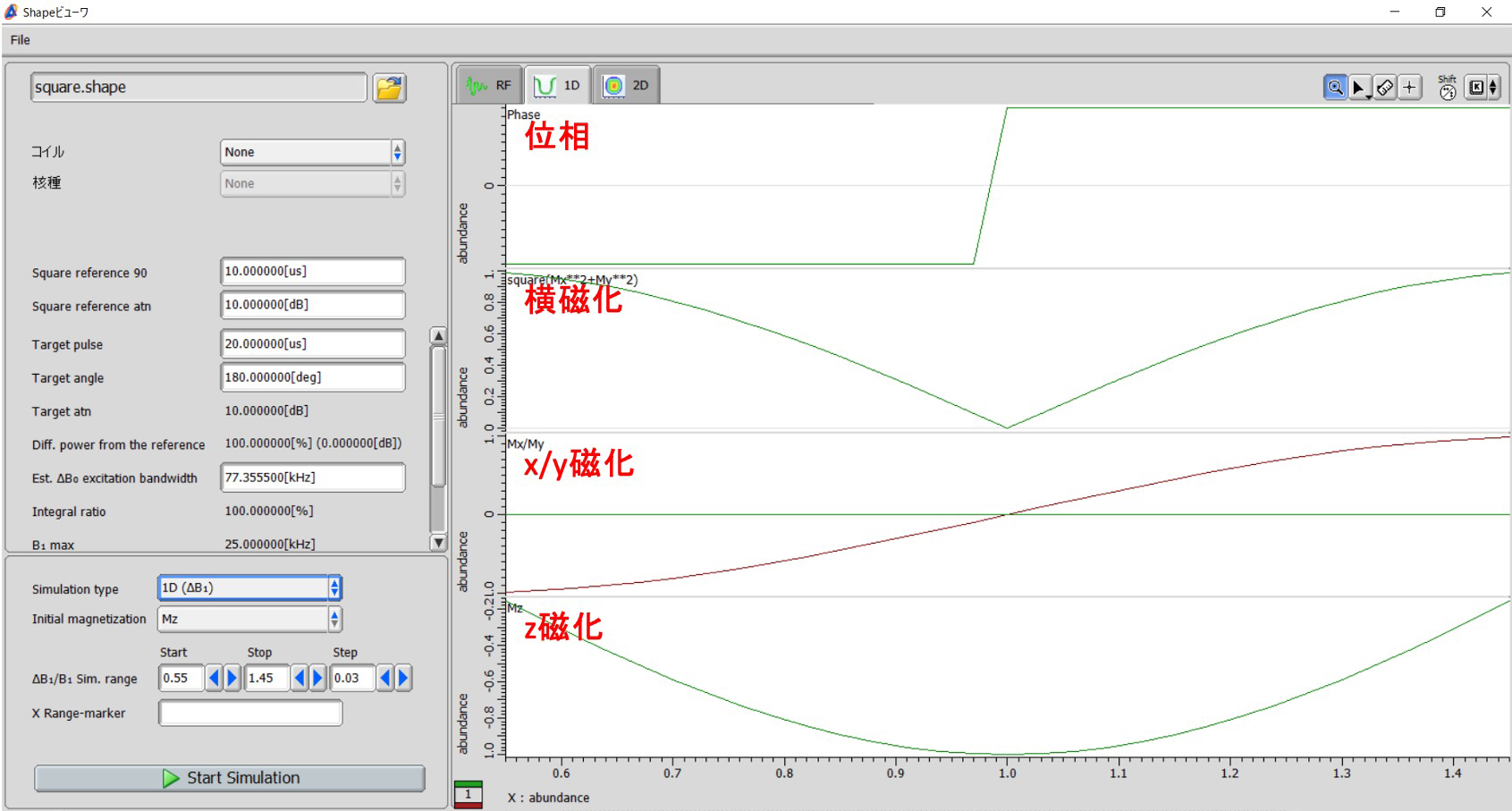

图3 方波反转脉冲激励效率的无线电波强度依赖性仿真
2D 模拟
上述一维模拟（ΔB0) 和一维模拟 (ΔB1)同时进行，横向磁化强度（x磁化强度和y磁化强度的均方根）、x磁化强度、y磁化强度和z磁化强度以二维等高线图显示。纵轴是电波强度的偏差(ΔB1/B1)，横轴为激励范围(ΔB0) 磁化强度小于-09的区域为红色(-09) - 黄色(-10)，磁化强度大于09的区域为蓝色(09) - 绿色(10)。图 4 显示了方波反转脉冲的 2D 激励曲线。由于我们施加了反转脉冲，即将z磁化强度旋转到-z的脉冲，因此该图中最重要的是z磁化强度，这表明激励范围很窄，对无线电波强度的耐受性较低。通过这种方式，可以使用 2D 模拟同时估计脉冲的激励范围和针对无线电波强度偏差的耐久性。

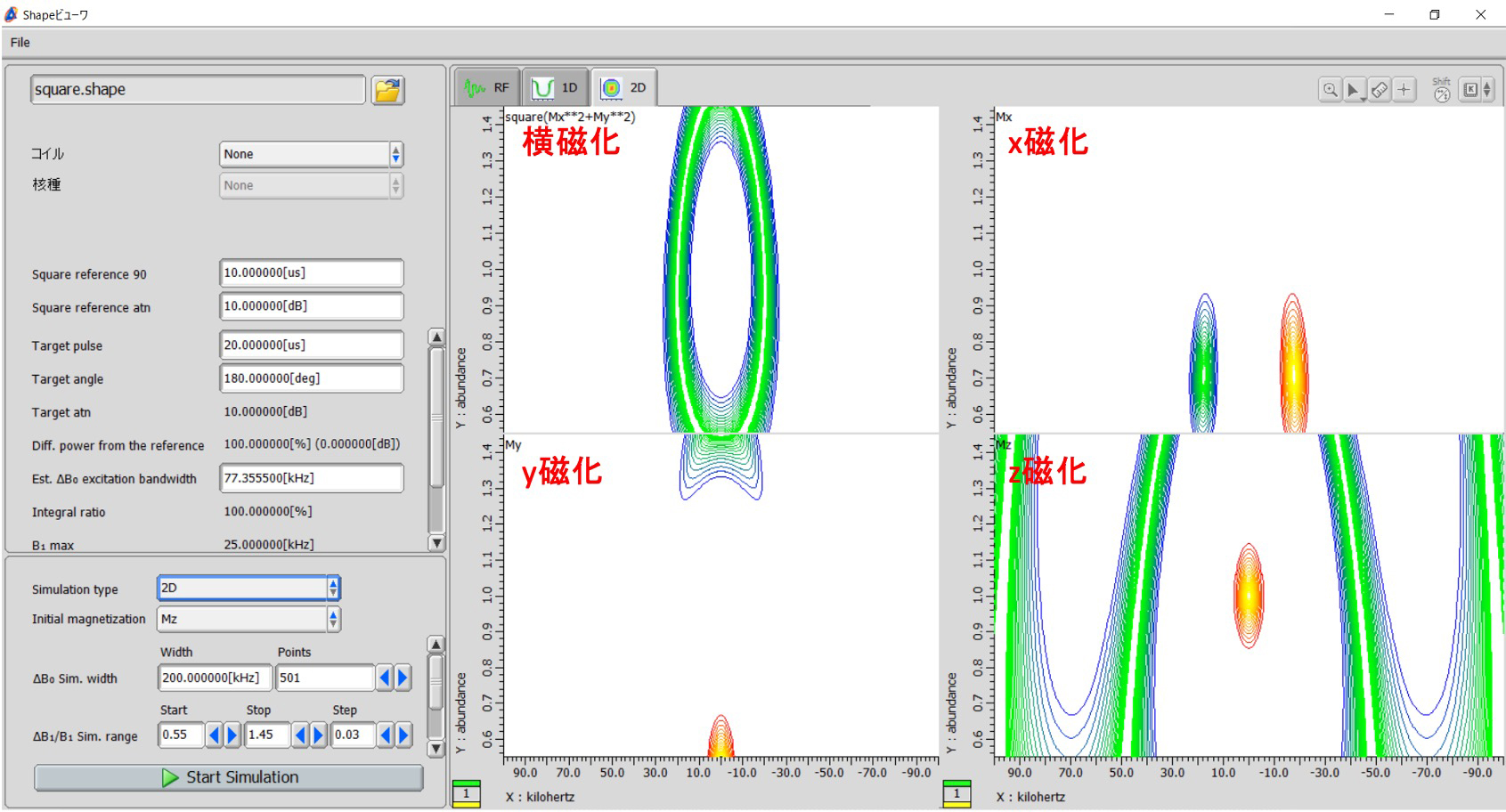

图4 方波反转脉冲激发效率二维仿真
摘要
可以使用形状查看器查看无线电波强度和脉冲相位的时间变化。
可以通过模拟来估计脉冲的激励效率。
1D (ΔB0), 1D (ΔB1)和2D，并且可以估计相对于中心频率的偏差、无线电波强度的偏差或两者的激励效率的变化。
