ty8天游线路检测中心 µCT 进行 3D 结构分析 ~砂岩（混凝土骨料）~
μCT-AP003
有关孔隙率和渗透率的信息对于表征材料非常重要。ty8天游线路检测中心μCT进行孔隙评估获得的参数通常是孔隙率、平均孔径和孔径分布。在这里，我们表明可以进一步表征结构，以便量化材料的渗透性并通过在数据上模拟汞侵入来获得空隙的连通性。在此示例中，我们评估了用作混凝土骨料的砂岩，但它也可以应用于多孔材料样品。

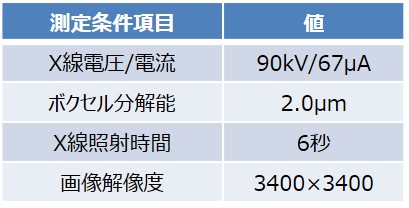

测量条件
设置为 12mm 直径样品架

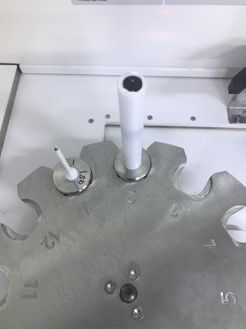

设置为自动进样器
2D切片数据（图像分辨率：3400×3400）

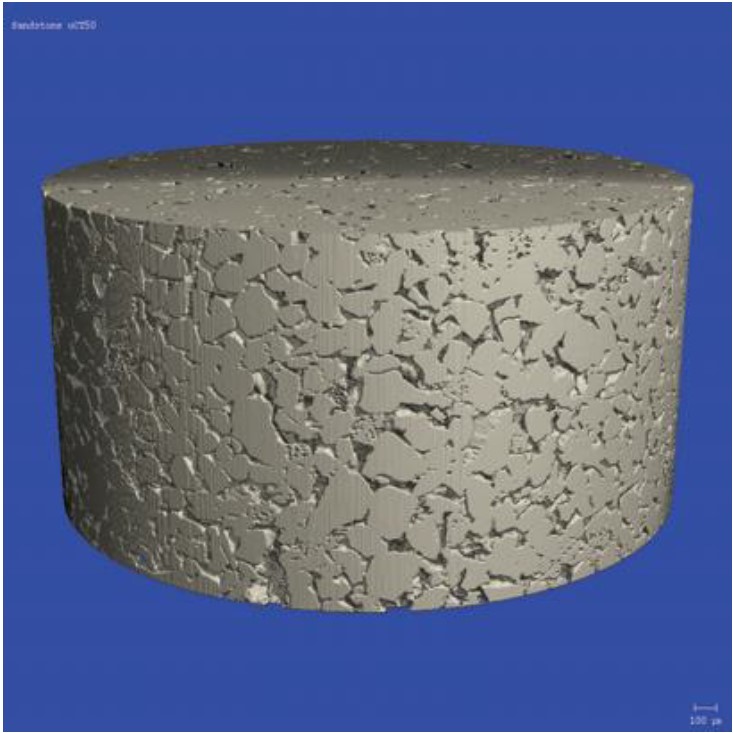

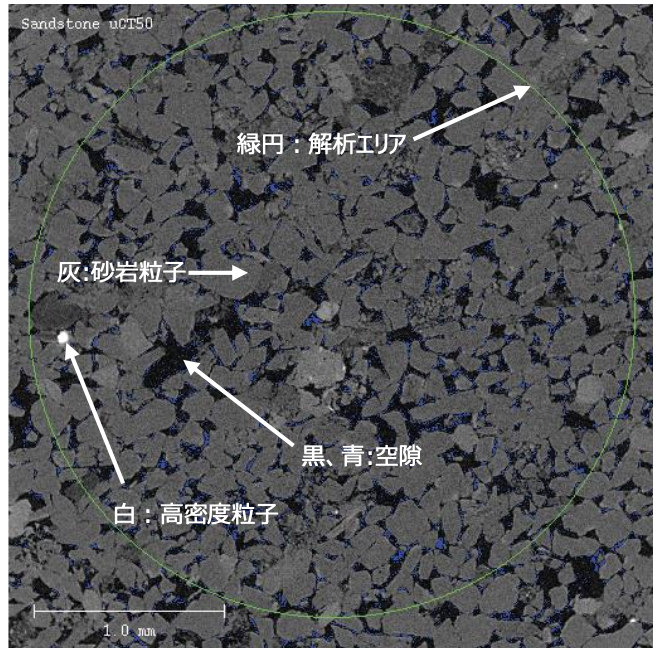

图 1。砂岩切片图像（从上方观察的横截面图像）。您可以检查空隙和颗粒形状。图 2二值化后用于计算的粒子 3D 图像。 （体素尺寸：20μm）
图 1。
图 2。
3D粒径/孔径分布分析（体素尺寸：20μm）

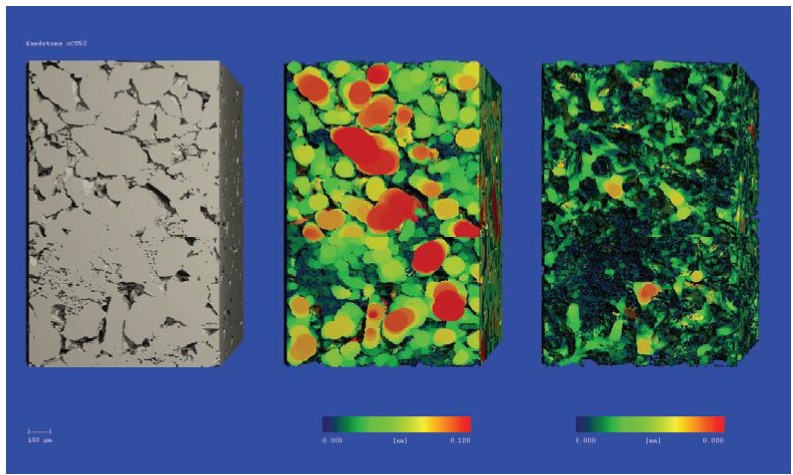

图3。左边的图像是用于计算的粒子的3D图像。图像中心是 3D 粒径分布彩色图图像，大于 120μ 的颗粒显示为红色。右图是孔径分布彩色图的3D图像，其中80μ以上以红色显示。图 4 孔径分布图。 (X：孔径，Y：孔体积)
图 3。
图 4。
空隙中的连通性分析（体素尺寸：20μm）

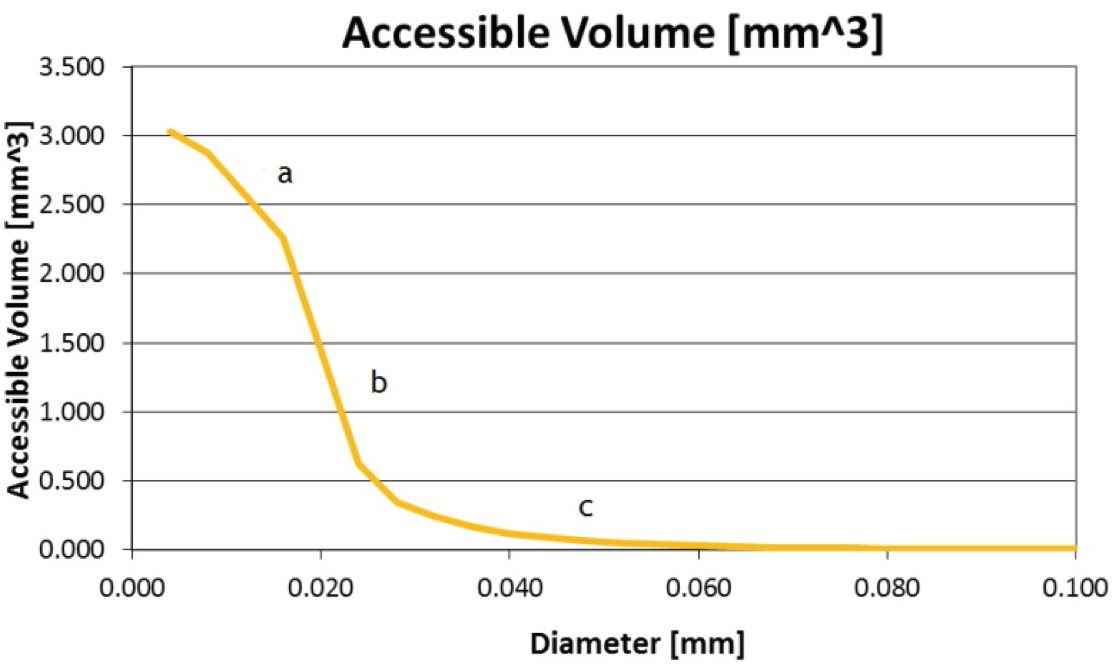

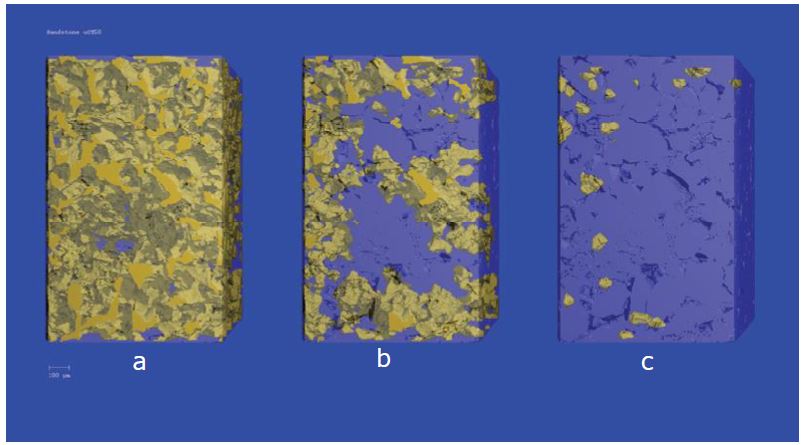

图 5a 显示了连续空隙中的 16μ 空隙。 B显示连续空隙中的24μ空隙。 C显示连续空隙中的48μ空隙。图6连续孔中孔体积和孔径之间的相关图。 （X：空隙直径，Y：连接空隙体积）
图 5。
图 6。

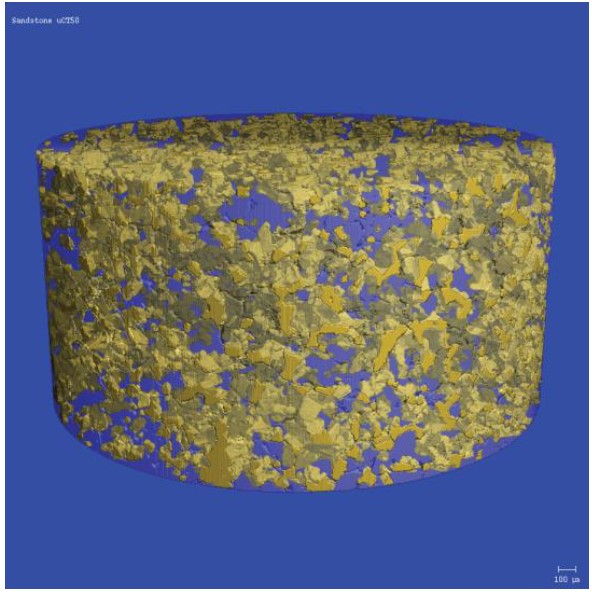

图 7。这是在整个测量范围内从样品表面连接的连续空隙中 24 µm 大小的空隙的 3D 图像。这样，通过从表面按尺寸提取相连的连续空隙并评估其体积，可以定量评估液体渗透性。图 8 汞侵入模拟概述。可以预测液体的流量。
图 7。
图 8。
球体1可以访问虚空1+虚空2+虚空3，虚空4+虚空5+虚空6。球体2只能访问虚空4。
