天游线路检测中心 使用 µCT 进行无损 3D 结构分析 ~胶囊的 3D 结构分析 ~
μCT-AP002
μCT（X射线CT设备）的优点是可以在不对样品内部施加应力的情况下进行各种结构评估。
这里，我们将介绍胶囊（颗粒）内部的3D结构分析。
测量条件和测量概述

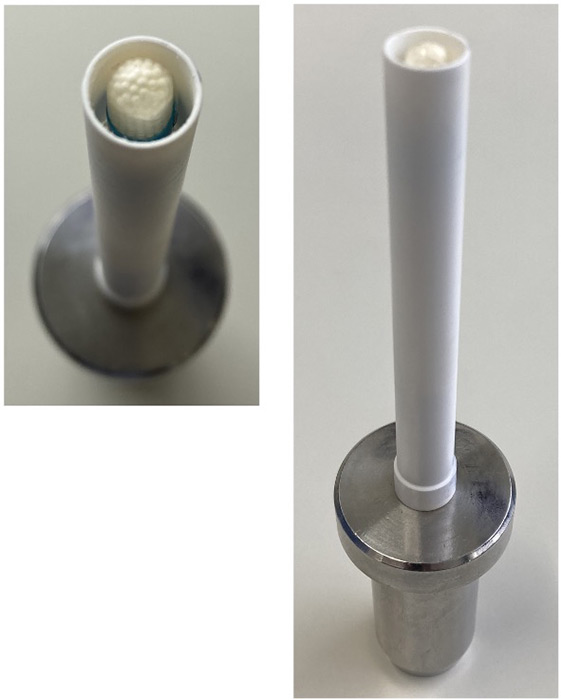

将胶囊设置到 10 mmΦ 样品架

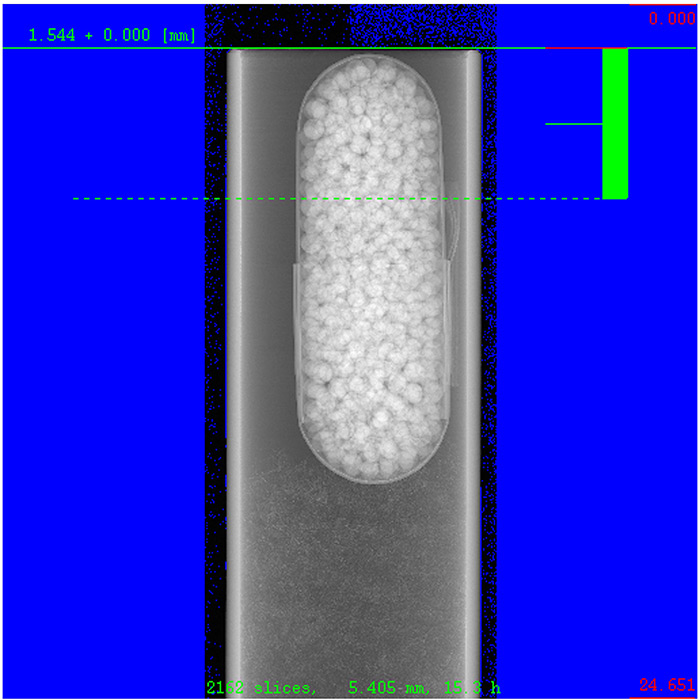

透射图像上的测量范围（高度方向）
成像条件
| 测量条件项 | 值 |
|---|---|
| X射线电压/电流 | 45 kV/88 µA |
| 体素分辨率 | 25微米 |
| 分析视野 (FOV) | 10毫米Φ |
| X射线照射时间 | 25秒 |
| 累计计数 | 2 |
2D切片数据（图像分辨率：4102×4102切片数量：2000）
3D 粒度分布分析（体素尺寸：25 µm）

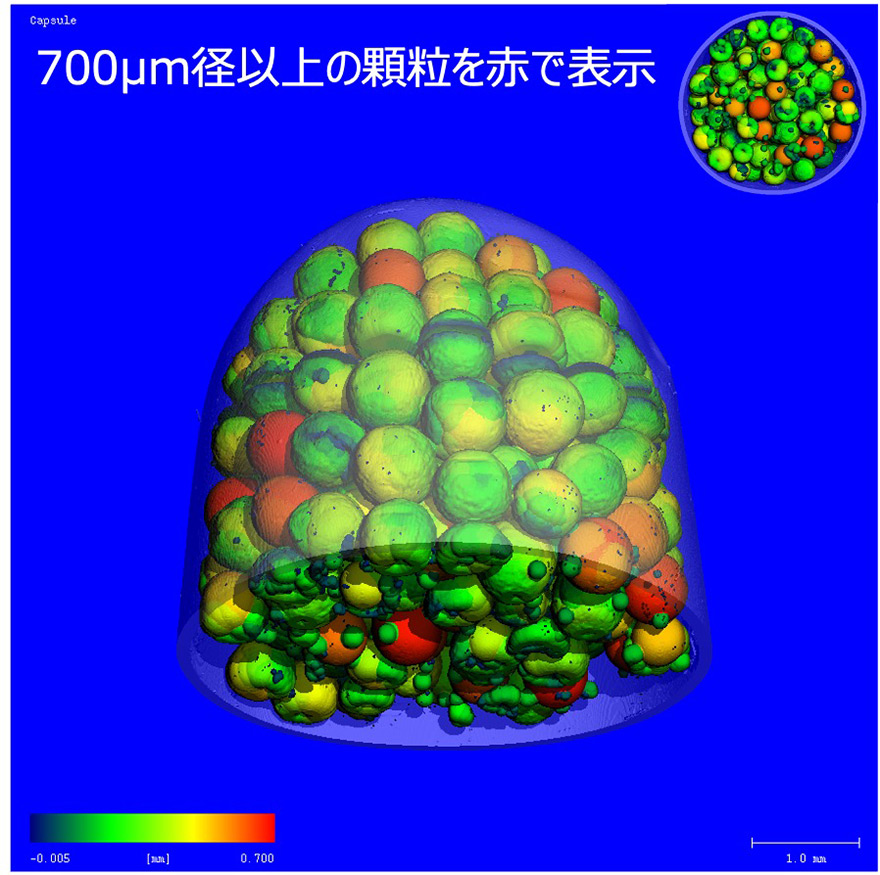

图 3 彩色图 3D 数据，其中外胶囊部分半透明并按颗粒尺寸着色。
颗粒尺寸越小，绿色越深，颗粒尺寸越大，颜色越橙至红色，可以目视确认颗粒尺寸分布。
图 3。

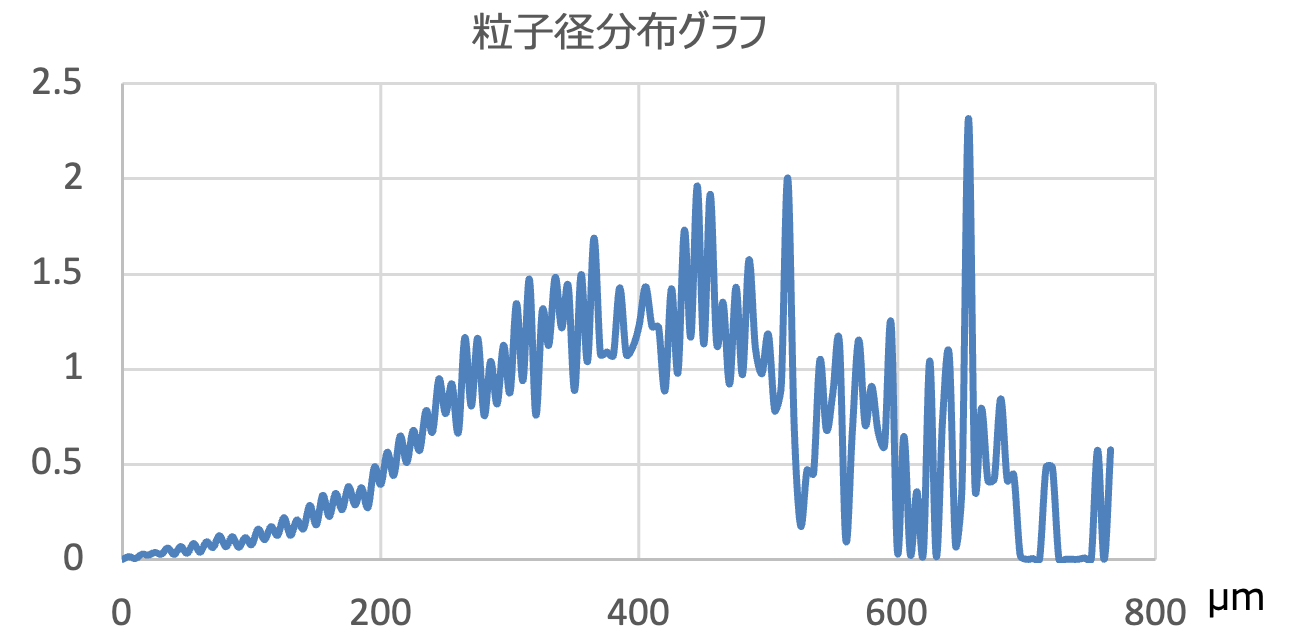

图4。显示颗粒尺寸分布图，其中纵轴显示频率(%)，横轴显示颗粒尺寸。
图 4。
最大颗粒尺寸：7650 µm平均颗粒尺寸：4196 µm
3D 胶囊厚度分布分析（体素大小：25 µm）
图 5 厚度分布彩色图 3D 数据，其中颜色分配给外胶囊部分的每个厚度。
厚度越小，绿色越深，厚度越大，颜色从橙色到红色的变化越多。
图 5。
图6显示胶囊厚度分布图，其中纵轴显示频率(%)，横轴显示胶囊厚度。
图 6。
最大厚度：1050 µm平均厚度：1640 µm
3D颗粒内部结构分析（体素尺寸：25 µm）
图 6 7 3D 孔径分布彩色图和按颗粒内部孔径着色的孔径分布图。
| 总颗粒体积 | 粒子体积 | 孔隙率 | 无效交叉点的数量/ 1 毫米3 | 空隙数/1毫米 | 平均孔径 | 平均间隙间距 | 虚空形状 |
|---|---|---|---|---|---|---|---|
| 01344 毫米3 | 00231 毫米3 | 17.2% | 28970.8379 | 35.8978 | 97 微米 | 271微米 | 288（粘球） |
