天游线路检测中心 台达温馨提示：台达V60轮廓调整新功能

Delta V60 提供与 nD 处理器窗口的轮廓面板上的轮廓调整工具类似的功能。在“轮廓”面板中，可以输入轮廓线级别的数值等，还可以使用“轮廓滑动”按钮，通过拖动鼠标来调整轮廓线级别的强弱。

★对于“轮廓调整工具”Delta Tips“轮廓调整工具”(⇒ NMDT_0077)

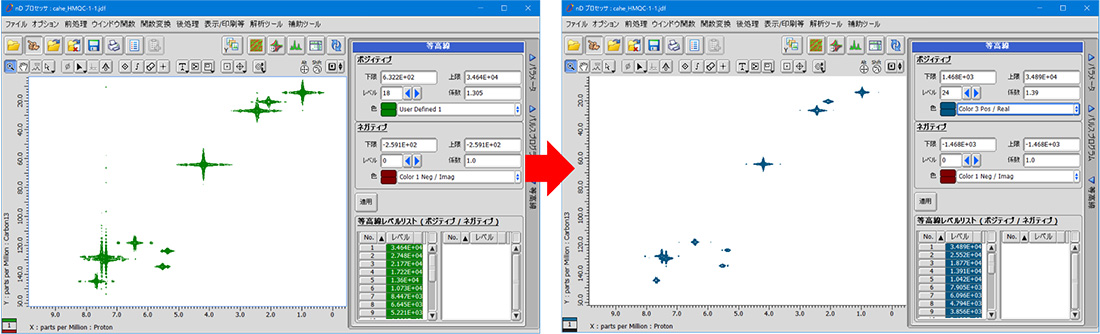

nD 处理器窗口轮廓面板：
① 点击“nD处理器”窗口中的面板显示切换按钮“轮廓线”。

⇒ 将显示“轮廓”面板。

②点击“应用”按钮。

⇒ 轮廓水平条的状态显示在“轮廓水平列表”中。

③ 更改等高线设置。更改“下限”或“上限”值。

⇒ 轮廓水平条的下限或上限将被更改。这与轮廓线调整工具“顶部滑块”或“底部滑块”的功能相同。

④ 选择“级别”。

⇒ 等级条的数量将会改变。该功能与轮廓线调整工具“预设按钮”相同。

⑤ 更改“系数”。

⇒ 轮廓偏置设置将被更改。这是与轮廓线调整工具“偏置滑块”类似的功能。

⑥ 选择“颜色”。

⇒ 所选颜色将应用于设置的正或负峰值数据。该功能与轮廓线调整工具中的弹出菜单[颜色面板]相同。

⑦点击“应用”按钮。

⇒ 将应用更改后的轮廓设置。

★“轮廓”面板中的设置链接到轮廓调整工具。

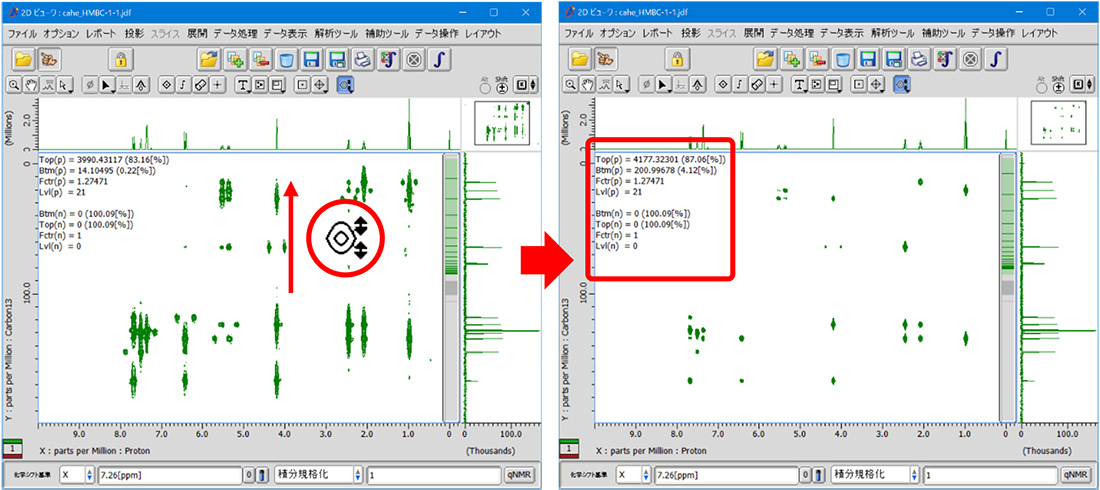

如何使用“轮廓幻灯片”按钮：

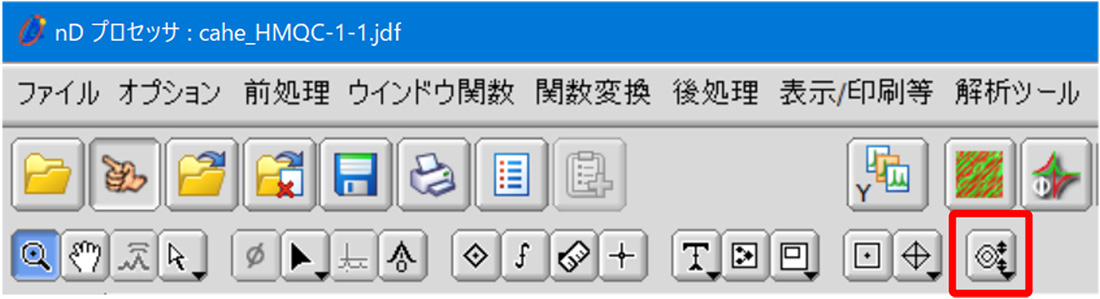

① 指针栏 单击“轮廓滑动”按钮。

⇒ 鼠标指针将变为“轮廓滑动”。

② 将鼠标指针拖动到数据上。

⇒ 将显示更改后的设置值。

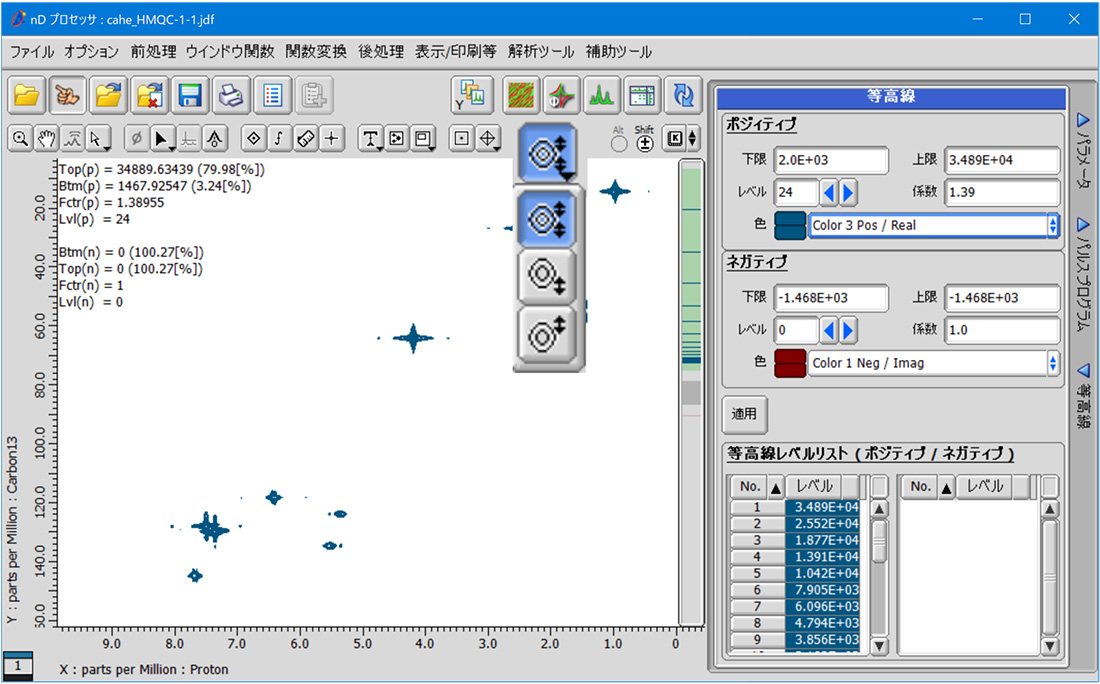

★如果您只想更改等高线级别的上限或下限，请选择“等高线滑动”按钮列表。当您按住“轮廓滑动”按钮时会出现它。
