天游线路检测中心 Delta Tips：轮廓调整工具

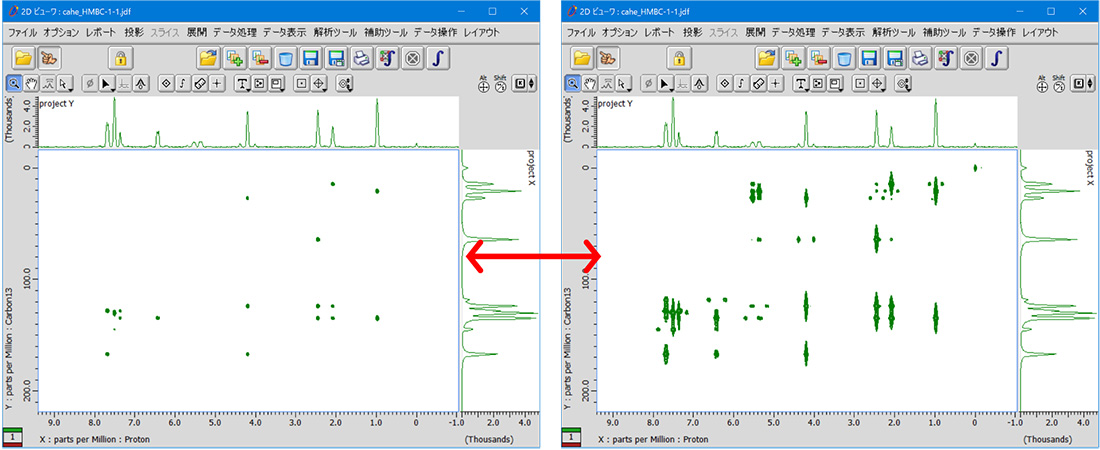

显示二维数据时，Delta 会通过确定数据的峰值阈值和噪声级别来自动调整等高线设置，以提供适当的显示。您还可以使用轮廓调整工具手动调整 2D 数据的显示。

轮廓调整工具：

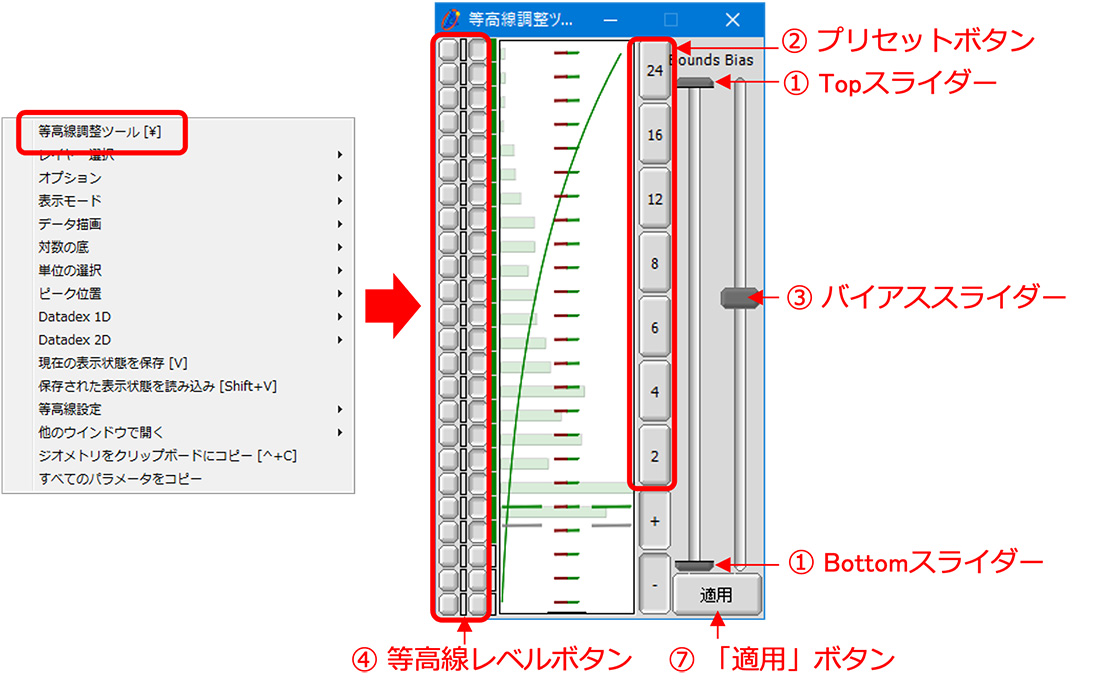

①点击二维数据上的弹出菜单【轮廓调整工具】。

⇒ “轮廓线调整工具”窗口将会打开。

如何使用“轮廓线调整工具”窗口：调整轮廓线水平。

① 设置为全范围。将顶部滑块设置为最高级别，将底部滑块设置为最低级别。

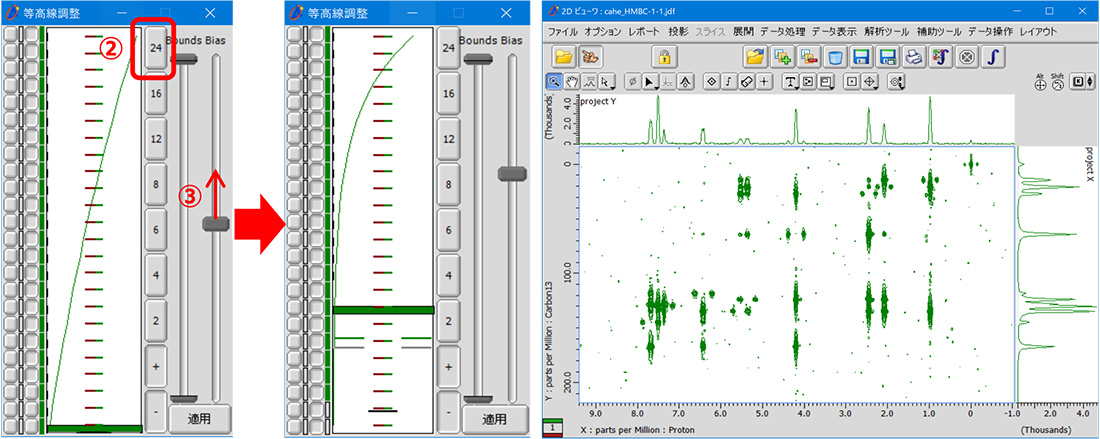

② 单击预设按钮“24”。

⇒ 所有轮廓级别按钮都将打开。

③ 设置偏置滑块。

⇒ 向上设置并检查信号是否较弱。

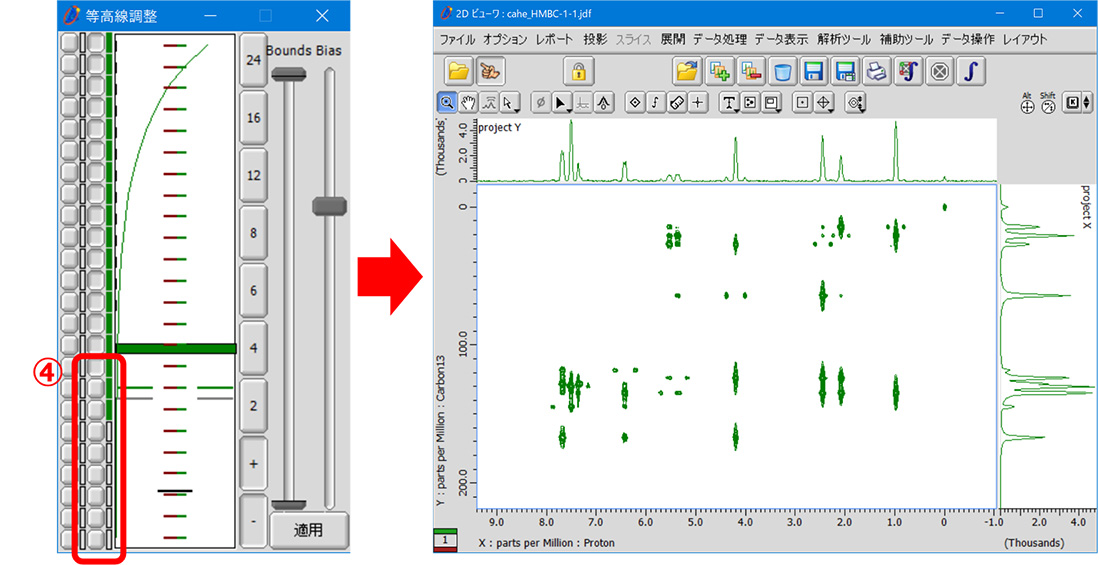

④ 设置等高线级别按钮。

⇒ 如果关闭较低级别按钮，则不会显示低强度信号。

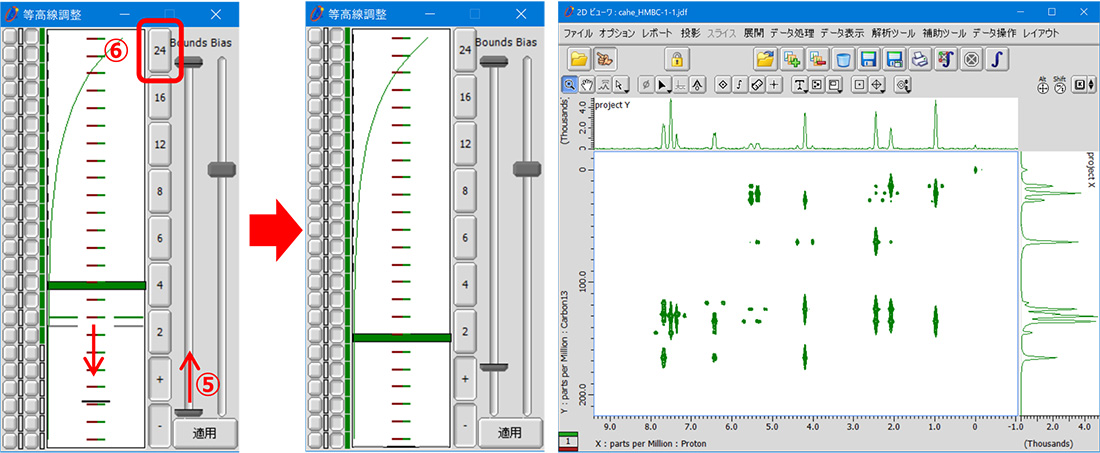

⑤ 使用底部滑块调整最低轮廓级别。

★例如，将用④预设按钮排除的等高线水平位置设置为最低。

⑥ 点击预设按钮“24”，显示所有等高线水平条。

⑦点击“应用”按钮。

⇒ 轮廓级别设置应用于数据。
