天游线路检测中心 Delta提示：将SN比计算结果添加到报告中

Delta有一个“S/N计算”功能，可以计算频谱的信噪比。您还可以将信噪比计算结果添加到常规报告数据中。
本节介绍如何使用“S/N 计算”功能以及如何将其应用于报告。这是日常设备检查的一项便捷功能。

如何计算信噪比：
① 从菜单栏中选择[分析工具] - [S/N 计算]。
⇒ 将显示“S/N 计算”窗口。

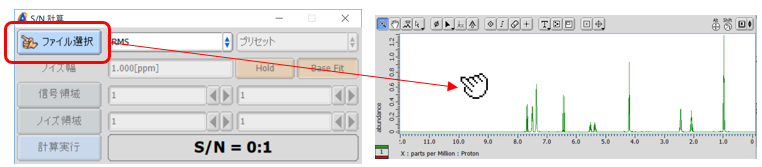

② 单击“S/N 计算”窗口中的[选择文件]按钮，然后用[手指]光标选择数据。
⇒ 数据将应用于“S/N Calculation”窗口。

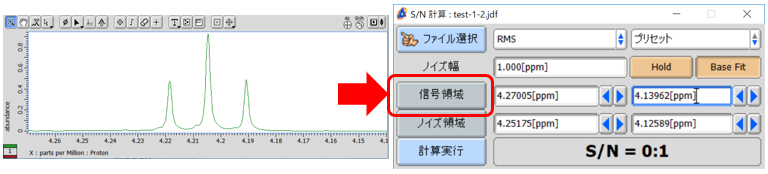

③ 显示要计算信号强度的峰值，然后单击[信号区域]按钮。
⇒ 应用“信号区域”中显示的频谱的 X 轴值。

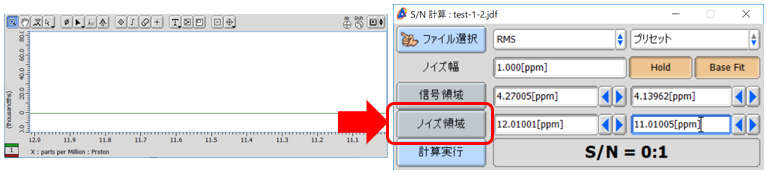

④ 显示噪声区域并单击[噪声区域]按钮。
⇒ 应用“噪声区域”中显示的频谱的 X 轴值。

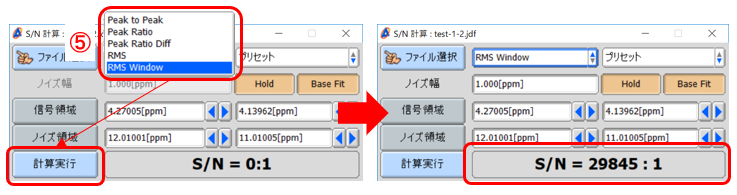

⑤ 列表（见下文⑤)中选择SN比计算方法，然后单击[计算]按钮。
⇒ 信噪比计算结果将显示在“信噪比计算”窗口中。

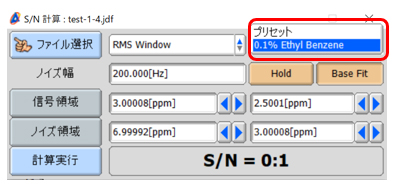

★预设菜单可用于计算标准样品的信噪比。从“S/N 计算”窗口的“预设”列表中选择样品。

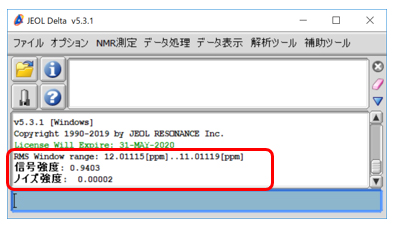

★您可以在“Delta 控制台”窗口中查看 SNR 计算结果的详细信息。

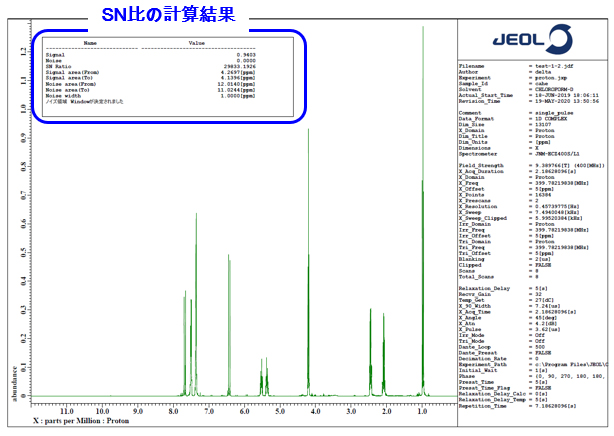

★您可以参考报告数据中的SN比计算结果。所创建的报告数据可以在“文件信息查看器”窗口的“报告”选项卡画面中进行确认。

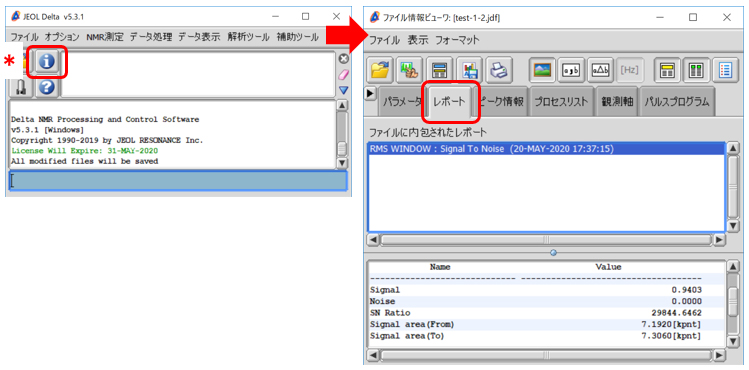

“Delta 控制台”窗口中的[文件信息查看器]按钮（见下文）＊)。

如何创建布局：

在这里，我们将说明如何使用“页面布局编辑器”功能创建应用 SN 比计算结果的报表布局。

★有关如何创建布局的详细信息，请参阅 Delta 提示“创建打印布局 (1)”(⇒NMDT_0068) 等

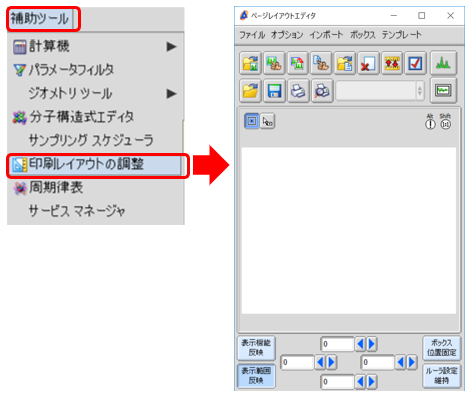

① 从菜单栏中选择[辅助工具] - [调整打印布局]。
⇒ 将显示“页面布局编辑器”窗口。

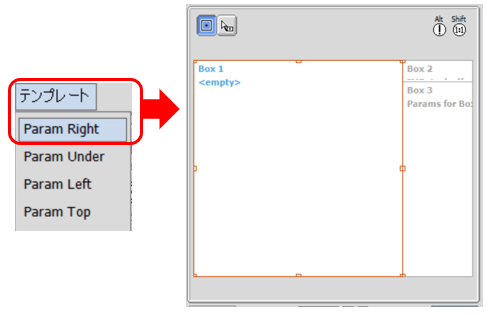

② 从“页面布局编辑器”窗口的菜单栏[模板]中选择模板数据。在本例中，选择[Param Right]。
⇒ 将应用报告布局模板数据。

③ 单击“页面布局编辑器”窗口中的数据框，然后单击[选择数据]按钮。
⇒ 光标变为[手指]。

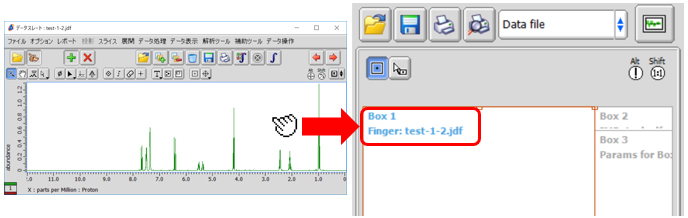

④ 用[手指]光标单击数据。
⇒ 光谱数据将应用于数据框。所选数据的名称将显示在数据框中。

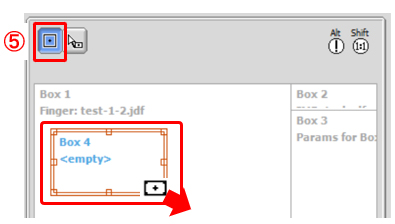

⑤ 创建数据框以显示信噪比计算结果。 [区域]按钮（见下文⑤) 并将光标拖动到布局区域中。
⇒ 将创建一个数据框。

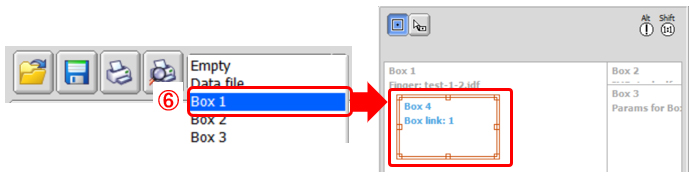

⑥ 关联数据框。选择创建的数据框后，选择数据选择列表（如下⑥) 中选择应用光谱数据的数据框。
⇒ 数据框将相互关联。

⑦ 选择数据框中要显示的数据内容。选择数据框并单击[框内容]按钮（见下文）⑦)。
⇒ 每次点击都可以选择数据/参数/报告/过程列表。下图是在 Box4 中设置[报告]的示例。

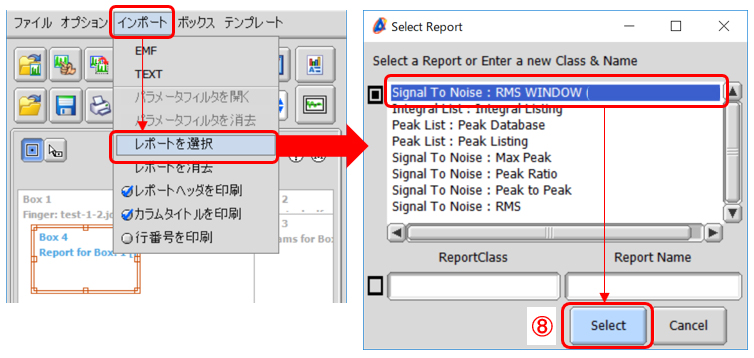

⑧ 选择要显示的报告数据。从菜单栏选择【导入】-【选择报告】，在“选择报告”窗口中选择要应用的报告数据，然后按【选择】按钮（如下图）⑧)。
⇒ 报告数据已设置。下图是在Box4中设置【Signal To Noise】报告数据的示例。

⑨ 打印数据。单击[打印]按钮。

★要保存布局数据，请参阅 Delta 提示“创建打印布局 (1)”(⇒NMDT_0068)

★有关每个数据框的详细设置，请参阅 Delta Tips“创建打印布局（3）”(⇒NMDT_0070)

高级字体设置：
您可以更改布局数据中文本的字体和大小。请从菜单栏[Box]-[Font]进行设置。

★Delta提示“页面布局编辑器(1)”(⇒NMDT_0019)
