天游线路检测中心 Delta提示：设置积分曲线的偏移和高度

Delta自动对设定的积分曲线进行缩放，调整位置，并显示在数据上。
下面介绍如何设置显示的积分曲线的偏移和高度。

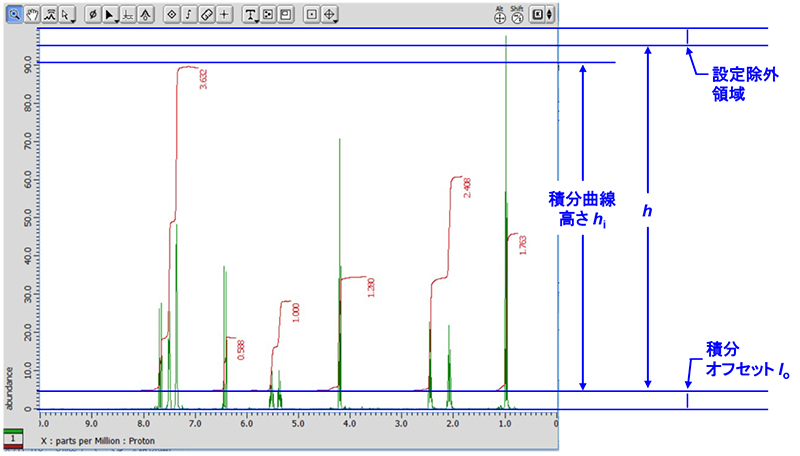

积分曲线将自动设置，如上所示。积分偏移I_o相对于频谱的峰值阈值设置。还有积分曲线高度h_I以积分值最大的积分曲线为基准，h指定为=1h_I的值设置h是积分偏移I_o到设置排除区域。积分偏移I_o和积分曲线高度h_I的默认设置可以在达美航空的偏好设置中进行更改。

★设置排除区域会因电脑显示屏的大小和像素数量而异。

★设定的积分曲线可以手动调整。如需了解更多信息，请参阅 Delta Tips“积分范围和积分基线”(⇒NMDT_0060)

以下为积分偏移I_o和积分曲线高度h_I设置环境。

默认积分偏移：积分偏移I_o设置

① 在“Delta 控制台”窗口中选择【选项】-【偏好设置】。
⇒ 将显示“首选项”窗口。

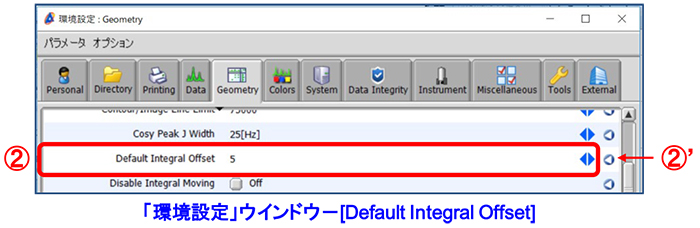

② 在“几何”选项卡屏幕上的[默认积分偏移]中输入值。

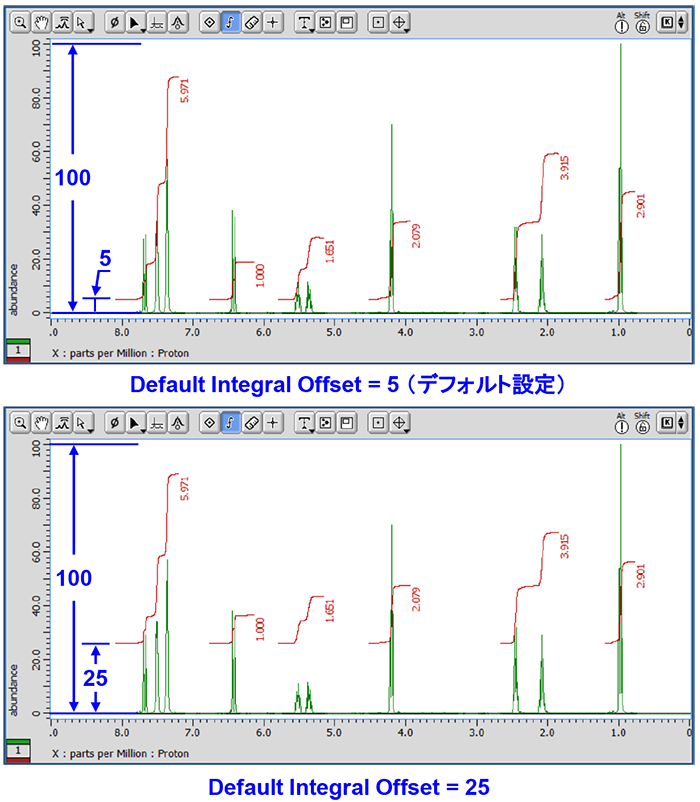

★请将光谱峰值阈值位置到Y轴最大值之间的值设置为100。

★上图②’单击该按钮可返回默认设置。

③ 再次选择数据。

★关于峰值阈值
峰值阈值水平是使用“Delta 首选项”窗口中的“基线检测方法”中指定的算法自动设置的。可以手动调整设定的阈值水平。您还可以更改达美偏好设置中的默认设置。

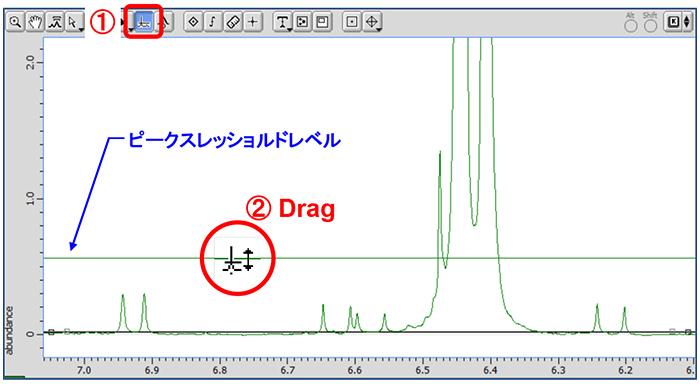

手动设置峰值阈值水平:

① 指针栏①点击按钮。
⇒ 阈值标记将显示在数据上。

② 用鼠标指针拖动峰值阈值标记来设置标记级别。

峰值阈值级别配置:

① 在“Delta 控制台”窗口中选择[选项] - [偏好设置]。
⇒ 将显示“首选项”窗口。

② 更改“几何”选项卡屏幕上的以下默认设置。
[基线检测方法]：选择基线自动检测方法
“传统1”：Delta V436方法（默认）
“传统2”：JEOL NMR数据处理软件ALICE2方法
“直方图”：Delta V500方法
[基线阈值范围]：峰值阈值电平的微调
您可以通过将计算出的默认峰值阈值乘以一个系数来对其进行微调。
[基线噪声等级]：噪声阈值水平的微调
您可以通过将计算出的默认噪声阈值乘以一个系数来对其进行微调。

整体高度尺：积分曲线高度h_I设置

① 在“Delta 控制台”窗口中选择【选项】-【偏好设置】。
⇒ 将显示“首选项”窗口。

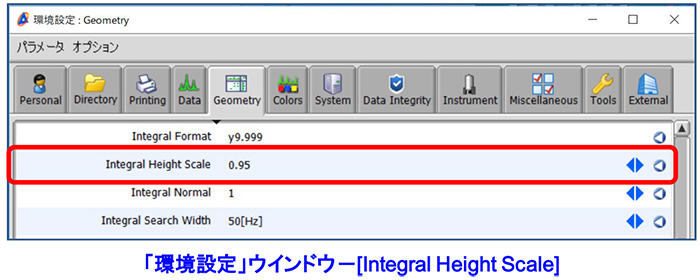

② 在“几何”选项卡屏幕上的[整体高度比例]中输入值。

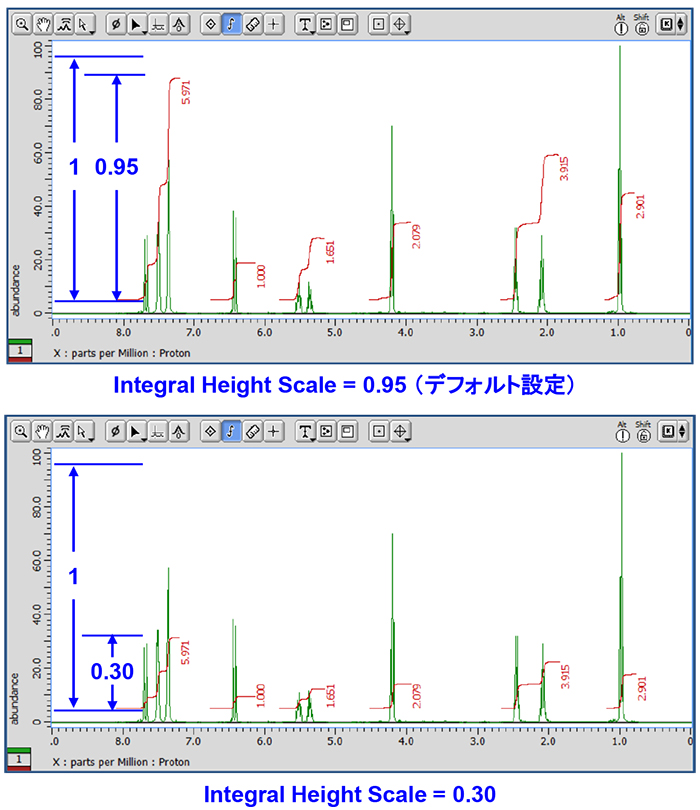

⇒ 缩放显示的积分曲线的高度。

★参考P1图，积分曲线高度h_I的值

③ 再次选择数据。
