您可以更改积分值标记的显示位置和格式以及积分曲线的显示颜色。

积分标记可以显示在谱图（默认）或标尺上。

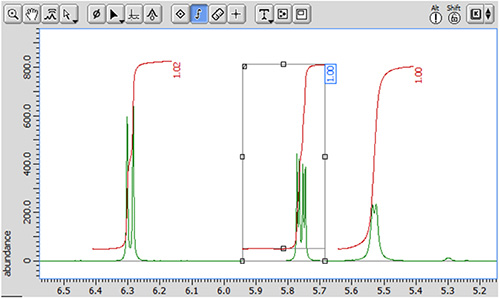

在频谱上显示（默认）

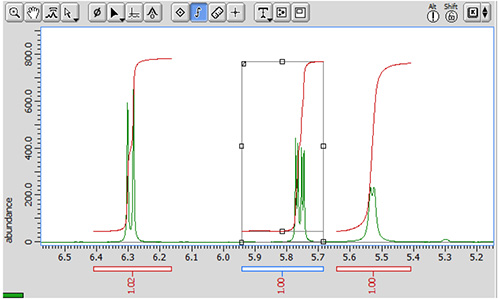

在标尺上显示积分值

弹出菜单：

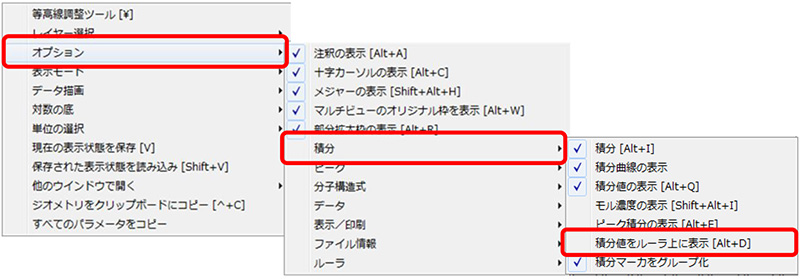

① 从弹出菜单中选择[选项] - [积分] - [在标尺上显示积分值]。
⇒ 标尺上将显示积分标记。

快捷键：
② 按 [Alt] + [D] 键。
⇒ 积分标记显示位置发生变化。

首选项：您可以更改积分标记显示位置的默认设置。
③ 从“天游线路检测中心 控制台”窗口的菜单栏中选择[选项] - [首选项]。
⇒“首选项”窗口将会打开。

④ 选择“数据”选项卡屏幕 - [下方积分值] ON/OFF。
⇒ 设置将根据更改环境设置后显示的数据应用。

您可以更改积分值的字体大小。

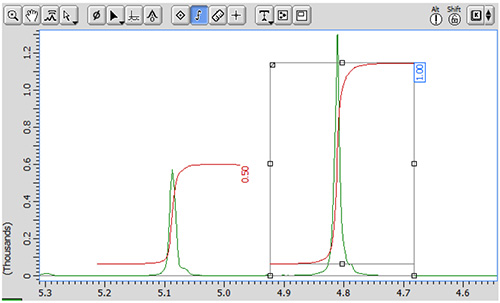

默认显示

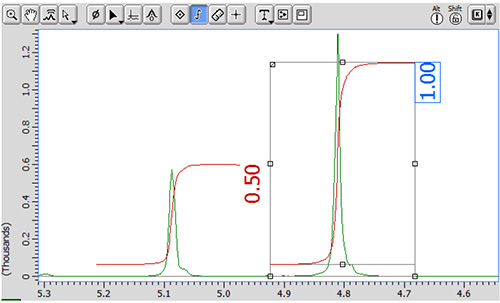

更改字体大小 (2x) 后

⑤ 从“天游线路检测中心 控制台”窗口的菜单栏中选择[选项] - [首选项]。
⇒“首选项”窗口将会打开。

⑥ 在“几何”选项卡屏幕 - [峰值/积分字体比例] 上设置数值。
⇒ 设置将根据更改环境设置后显示的数据应用。

您可以更改积分曲线的颜色。

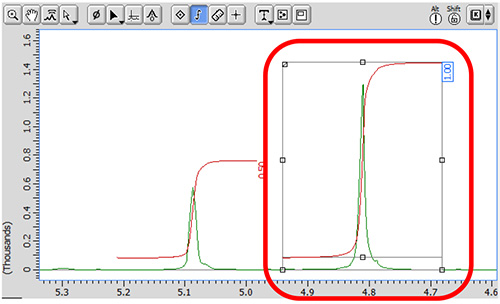

默认显示

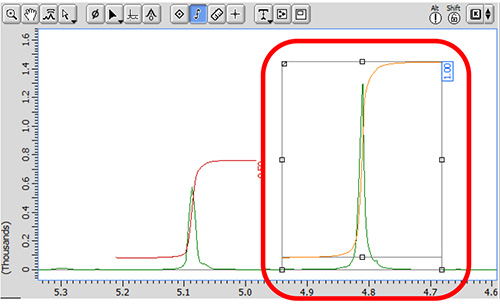

更改后

弹出菜单：
⑦ 从弹出菜单的[颜色设置]列表中选择。

首选项：您可以更改积分曲线的默认显示颜色设置。
⑧ 从“天游线路检测中心 控制台”窗口的菜单栏中选择[选项] - [首选项]。
⇒“首选项”窗口将会打开。

⑨“颜色”选项卡屏幕 - 在[整体颜色]中选择颜色。
⇒ 设置将根据更改环境设置后显示的数据应用。
