Delta 能够使用 NMR 光谱上的分子结构式显示分配信息。

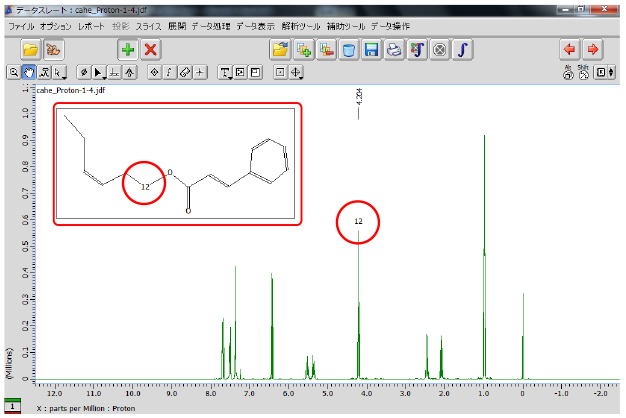

下图是与光谱中显示的 420 ppm (t,2H) 信号相对应的 CAHE（肉桂酸顺-3-己烯-1-基酯）亚甲基质子原子序数 H12 的示例。

※有关分子结构编辑器的信息NMDT_0057

在 420 ppm 信号上显示 CAHE 的亚甲基质子 H12，即属性信息

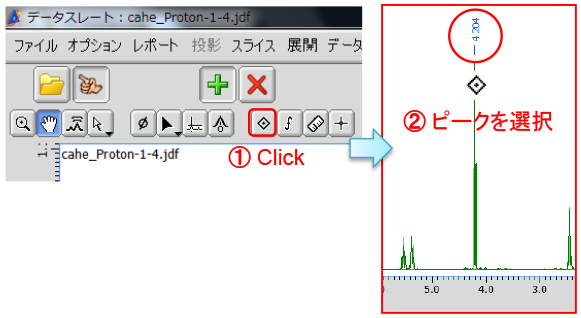

① 打开“数据板”窗口中的数据，然后按[峰值]按钮。
② 单击要与分子结构式关联的峰。
⇒光标形状变为[峰值]符号，并且峰值标记显示在所选峰值处。

*您还可以使用该功能在“1D处理器”窗口中显示分子结构式的属性信息。

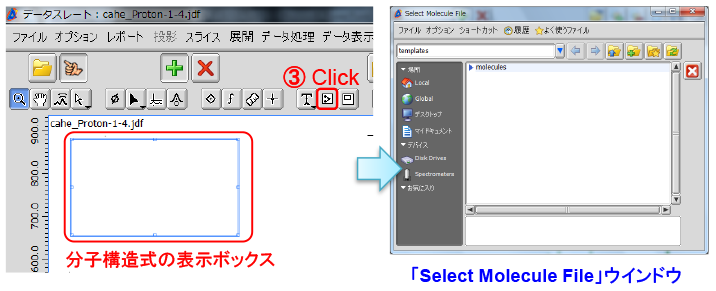

③ 按“数据板”窗口中的[分子]按钮，并将鼠标拖动到数据上以创建一个显示分子结构的框。
⇒光标将变为[分子]符号，并且将创建一个框来显示分子结构。 “选择分子文件”窗口打开。

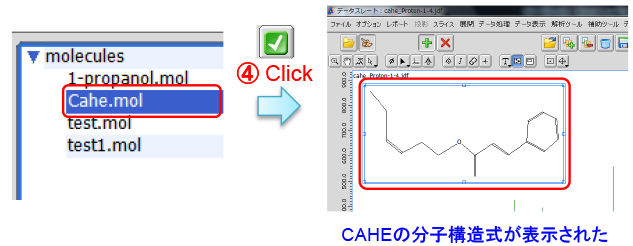

④ 从“选择分子文件”窗口的列表中选择分子结构文件，然后按[打开]按钮。
⇒ 所选文件的分子结构将显示在分子结构显示框中。

* 在“选择分子文件”窗口中，您可以选择(mol) 格式的文件。

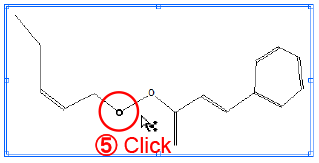

⑤[Ctrl]按住 键的同时，单击要在分子结构式上关联的原子。
⇒ 光标将变为[选择]符号，您可以选择要在分子结构中关联的原子。所选原子会显示一个圆圈。

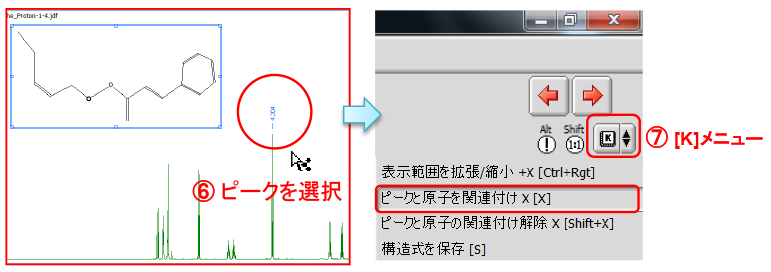

⑥[Shift]+[Ctrl]按住 键的同时单击要关联的峰。
⑦ [K]按住菜单按钮并选择[将峰与原子关联]。

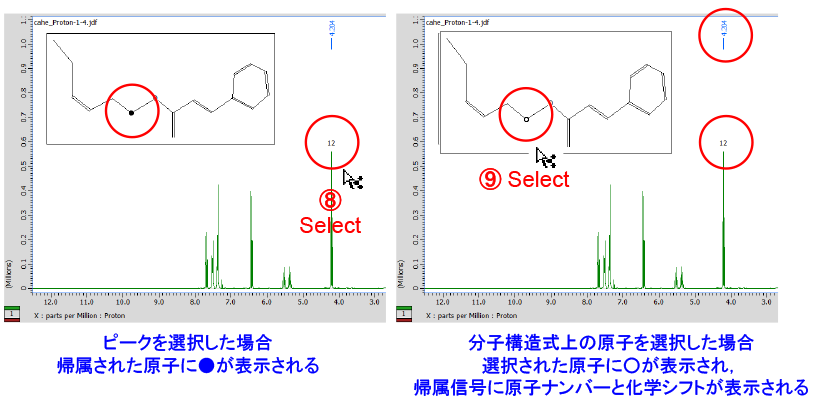

⇒ 光标将变为[选择]符号，您可以选择要关联的峰。分子结构上选定的原子与光谱上的峰相关。
