天游线路检测中心 Delta提示：如何使用分子结构编辑器

Delta 能够创建分子结构文件，作为其 NMR 分析支持功能之一。本节介绍如何使用分子结构编辑器。

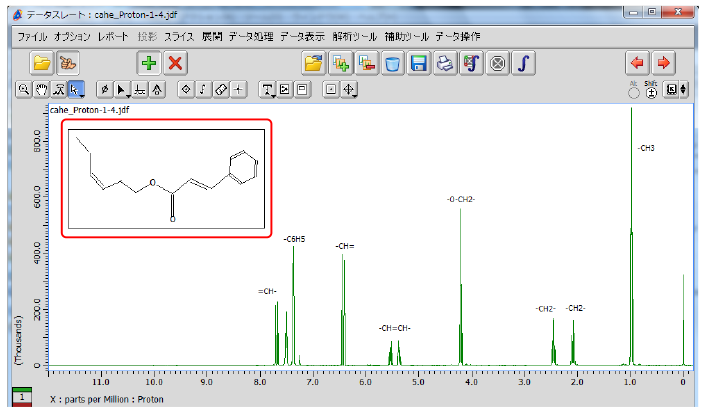

¹1H NMR 谱上显示的分子结构示例

下面，我们将介绍如何使用分子结构编辑器创建1-丙醇分子结构。

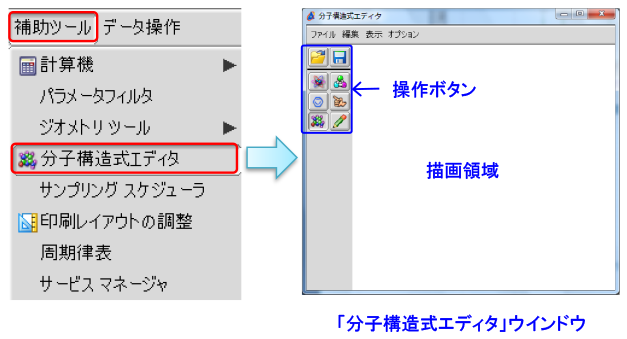

①选择【辅助工具】-【分子结构编辑器】。
⇒“分子结构编辑器”窗口将会打开。

*[分子结构编辑器]也可以在“数据板”和“处理器”窗口中使用。

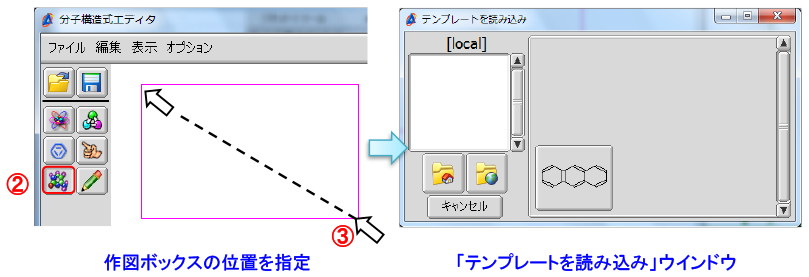

② 按[模板]按钮。
③ 拖动鼠标指定绘图区域中绘图框的位置。
⇒将创建一个绘图框，并打开“加载模板”窗口。

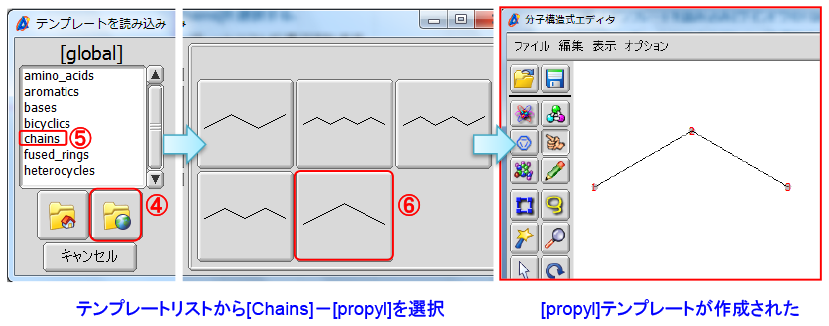

④点击“加载模板”窗口中的[全局目录]按钮。
⑤ 选择“全局”列表 - [链条]， ⑥ 从“链条”列表中选择“丙基”。
⇒[丙基]模板将被创建。

*您可以通过在“分子结构编辑器”窗口中选择[查看] - [显示原子编号]来显示原子序数。

⑦ 在“分子结构编辑器”窗口中选择[选项]-[捕捉]。

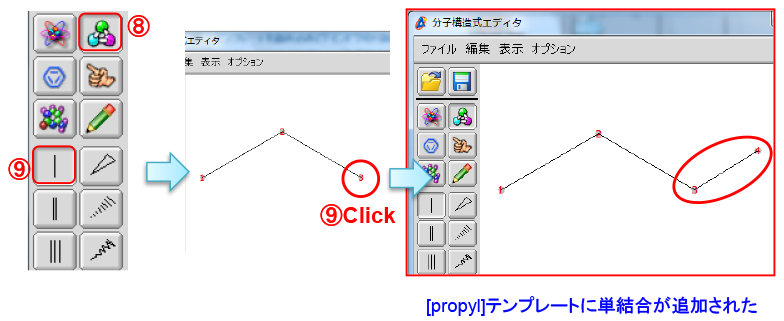

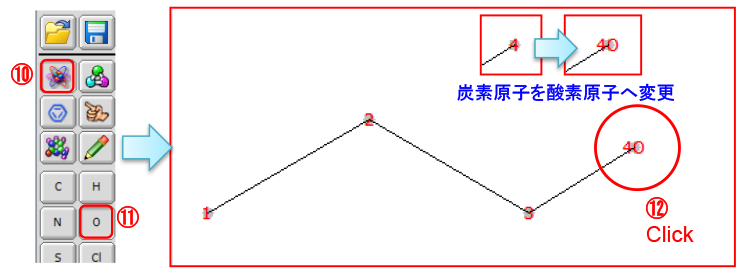

⑬ 参考⑧至⑫，在原子号4上添加单键，并将原子号5改变为氢原子。
⇒ 1-丙醇的羟基（-OH）被创建。

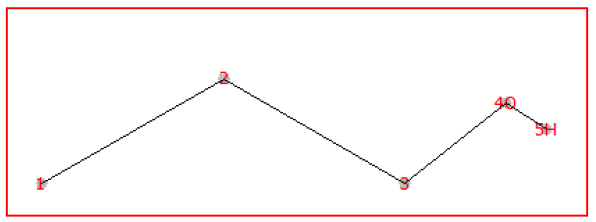

1−丙醇C₃H₇OH的分子结构式

⑭ 选择【文件】-【保存】，在“保存结构文件”窗口的“文件名”输入框中输入文件名，然后按【保存】按钮。
⇒“保存结构文件”窗口将打开。
创建的分子结构将以(mol)格式保存。
