NMDT_0048
您可以在 2D 查看器上显示任何峰的峰归因辅助线。* 您还可以使用[Alt+M]快捷键打开/关闭峰值归因辅助线显示。The following explanation assumes that the peak attribution auxiliary line display is ON

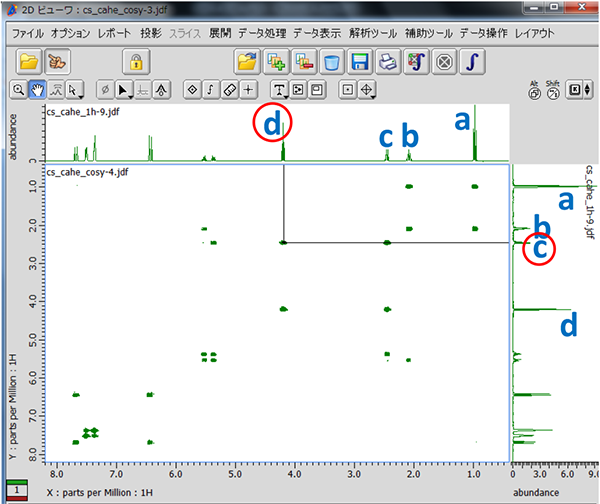

在 2D 查看器上1H-1H COSY 光谱显示 c 和 d 相关峰上的归因辅助线的图① 按[峰值]按钮。
⇒ The cursor shape changes to the [peak] icon
② 单击任意峰值。
⇒ 将显示与所选峰对应的峰属性辅助线。
c 和 e1H 相关峰上的归因辅助线图
In addition to using shortcut keys, you can also select the display method from the right-click context menu

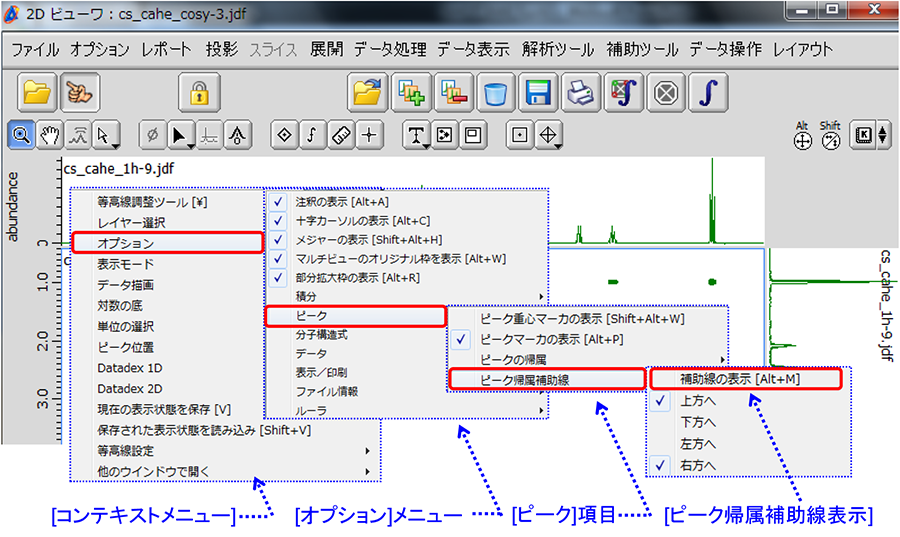

① Right-click (long press) on the data in the 2D viewer and select the [Peak] item from the [Context Menu] - [Options] menu
⇒ [峰值] 项目打开。
② Select [Peak Attribution Auxiliary Line] - [Show Auxiliary Line] from the [Peak] item
⇒ The peak attribution auxiliary line display mode will be activated
*该操作对应的快捷键显示在该项目的右侧。
- 点击此处查看此页面的可打印 PDF。点击打开新窗口。
PDF 7697KB
