NMDT_0046
如何调整显示范围（数字输入）
您可以使用[辅助工具]菜单中的[几何工具]通过输入数值来调整光谱数据的显示范围。

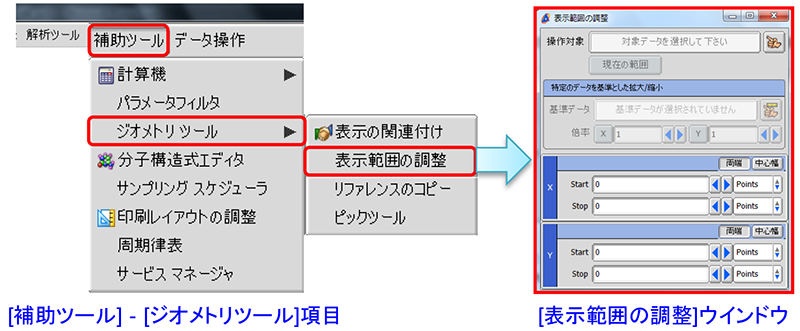

①从[辅助工具]菜单[几何工具]中选择[调整显示范围]。
⇒ 将打开[调整显示范围]窗口。

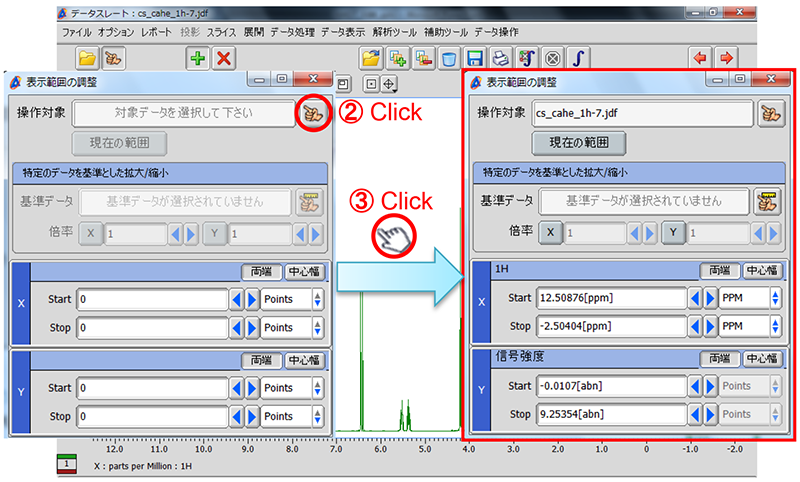

② 按[手指]按钮在[显示范围调整]窗口中选择操作目标。
⇒ 光标形状变为[手指标记]图标。
③ 使用[手指标记]图标单击要更改显示范围的光谱数据。
⇒ 将显示单击光谱的当前 X 轴和 Y 轴数据。

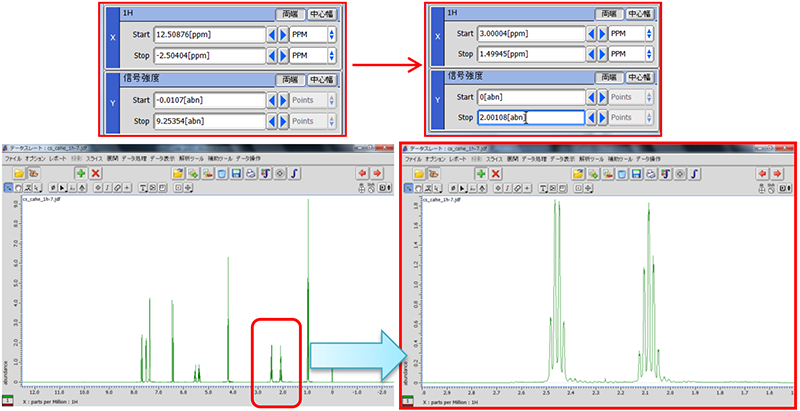

④ 在 X 轴和 Y 轴上输入任意值。此处，输入 X 轴开始 3 ppm，停止 15 ppm，Y 轴开始 0 abn，停止 2 abn。
⇒ 频谱显示范围将根据输入的值进行调整。
* 对于 Y 轴开始-停止，输入 NMR 谱垂直轴刻度的值。
左图1X 轴上的 H 谱放大显示从 15 到 3 ppm，Y 轴上从 0 到 2 abn
* 通过与 Delta Tips Data Slate Edition (4) 中的连接功能配合使用，您可以即时比较并显示任意值的频域中的多个频谱数据。 (⇒NMDT_0040）

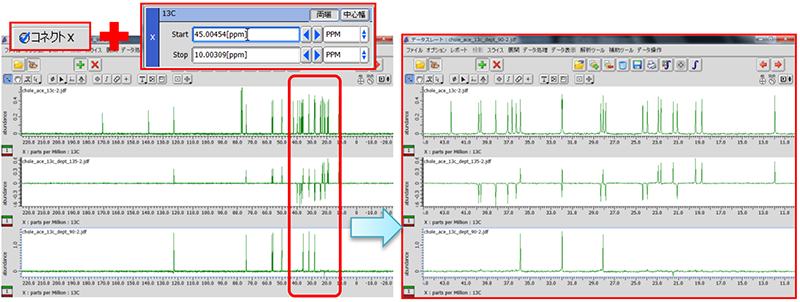

左图13X 轴上同时将 C 和 DEPT 谱从 10 ppm 放大到 45 ppm
