NMDT_0042
二维光谱的叠加显示
介绍如何使用[Data Slate]显示叠加的二维光谱。打开您想要在屏幕上叠加的光谱。这里，我们将以 HMBC（光谱 B）叠加在 HMQC（光谱 A）上的情况为例进行说明。

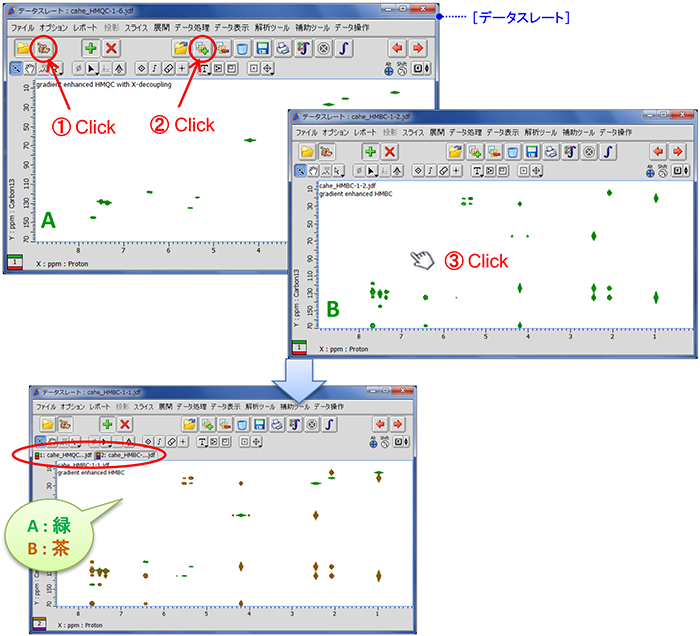

① 按频谱 A 窗口中的 [Finger] 按钮，然后按 ② [Overlay] 按钮。
⇒ 光标形状变为“手指标记”图标。
③ 单击[手指标记]，选择要叠加在光谱 A 上的光谱 B。
⇒ 所选谱图将显示在 HMQC 谱图上。
*您可以通过选择要更改显示的光谱选项卡来更改等值线设置。
⇒ 详情请参阅用户手册[数据处理版]。
*单击[删除]按钮可删除所选选项卡中的数据。
*一维频谱叠加请参考NMDT_0025和0026。
- 点击此处查看此页面的可打印 PDF。点击打开新窗口。
PDF 660KB
