天游线路检测中心 Delta 提示：如何计算峰半宽

打开[1D处理器]中的数据。

① 从[显示/打印等]菜单中选择[峰]-[打印峰宽度]并将其添加到处理列表中。

② 按[复制位置]按钮，按住[Shift]键并单击，复制要计算半宽度的信号的峰值位置。

* 使用[Shift]键复制峰顶位置。

③ 在进程列表中显示[print _peak_width]参数字段。

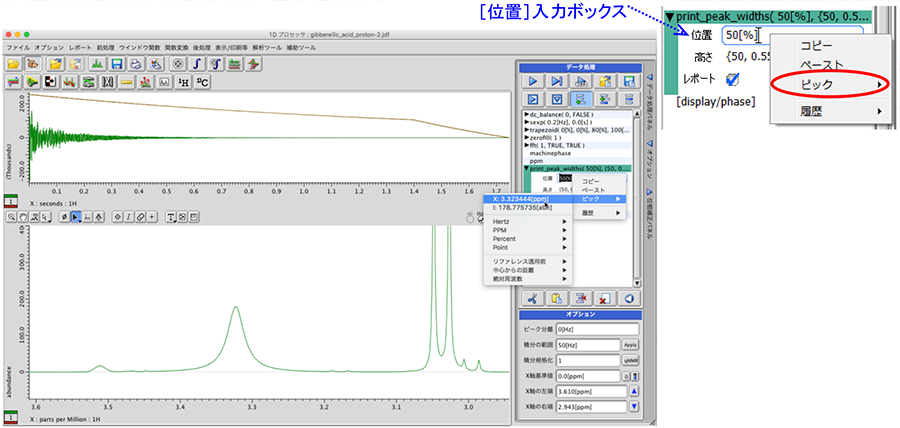

④ 在参数字段中的[位置]输入框上单击鼠标右键，显示上下文菜单。选择[拾取]并粘贴复制的峰值(X:)。

⇒ 峰值位置在输入框中设置。

⑤ 单击[运行进程列表]按钮重新运行进程列表。

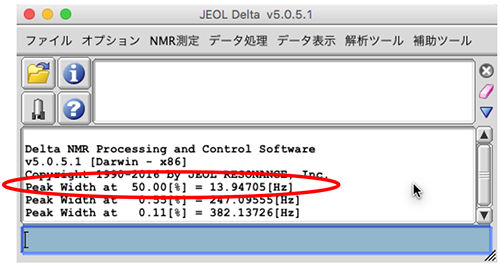

⑥ 5000[%]处的峰宽显示在[主控制台]上。

* 如果在进程列表的[print_peak_width]中勾选了[报告]，则可以在[文件信息查看器]的报告选项卡中检查半角。
