如何更改重叠数据的显示

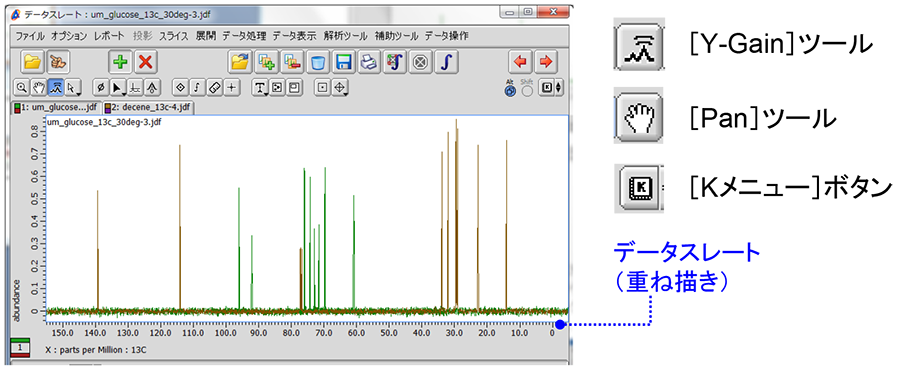

通过[数据板]，您可以自由更改显示，例如放大/缩小重叠数据和定位。

如果您想单独更改显示，请选择选项卡并更改图层 (⇒1）。
要放大或缩小 Y 轴方向的数据，请使用 [指针栏] 上的 [Y 增益] 工具。
使用[平移]工具沿XY轴方向移动(⇒2、3）。
使用 [K 菜单] 按钮将所有显示更改恢复到初始状态 (⇒4）。

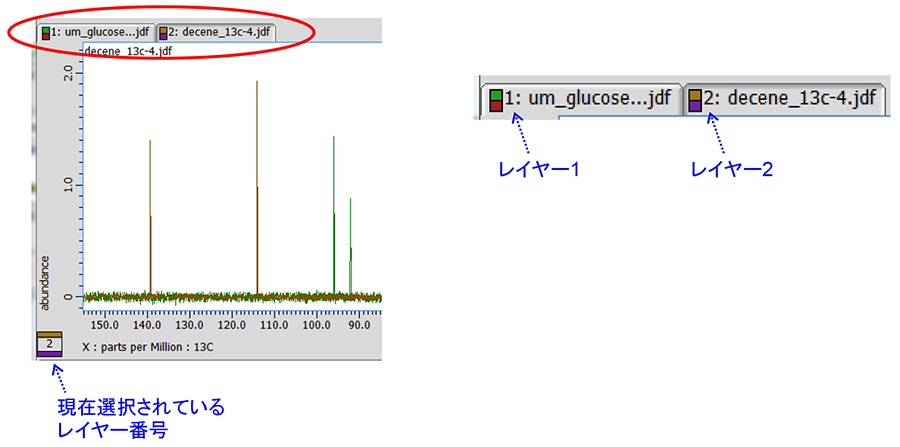

1。更改图层（切换选项卡）

选项卡将按照其堆叠顺序创建。单击以选择要更改其显示的光谱选项卡。

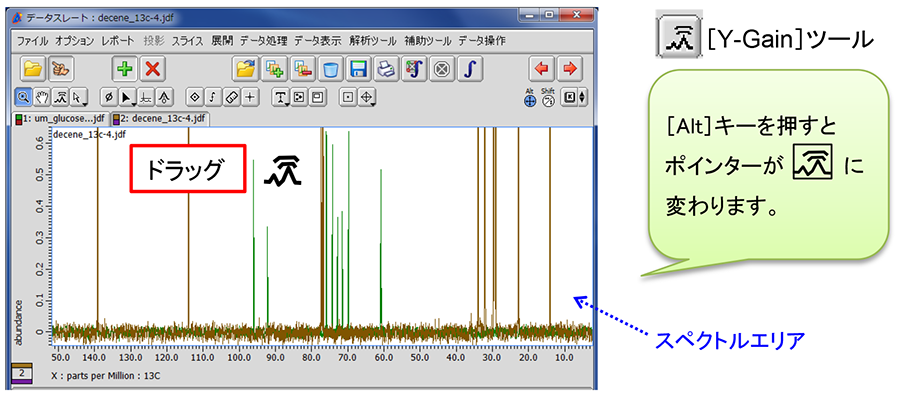

2。在Y轴方向扩大/缩小光谱

单击指针栏中的 Y 增益工具，然后在光谱区域中拖动鼠标指针。
* 要仅放大或缩小选定的光谱，请在拖动时按住 [Alt] 键。

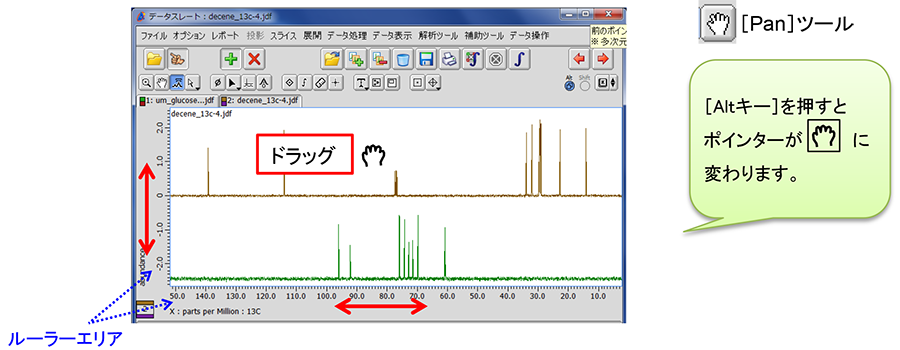

3。沿 XY 方向移动光谱

单击指针栏中的平移工具，然后将鼠标指针拖过光谱区域。
* 要仅移动选定的光谱，请在拖动时按住 [Alt] 键。
* 如果要将移动方向限制为仅 X 轴或 Y 轴方向，请在拖动时按住 [Shift] 键。
* 通过在拖动时按住 [Alt] 和 [Shift] 键，您可以仅在 X 轴或 Y 轴方向移动所选光谱。

* 您也可以通过在标尺区域中拖动来仅在 X 轴或 Y 轴方向移动。
！您无法移动第 1 层频谱。

4。重置显示更改

要将所有显示器恢复到初始状态，请按 [指针栏] 右侧的 [K 菜单] 按钮，然后从出现的菜单中选择 [重置所有数据偏移]。

⇒ 频谱显示将返回到之前的设置。
