扩散探针

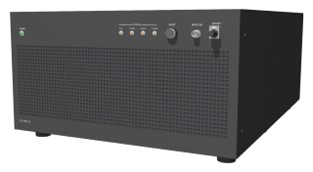

50A 双极—
磁场梯度电源

项目	规格
最大磁场梯度	12T/m @ 30A 20T/m @ 50A
样品管外径	5毫米
可观察的原子核	1H，19F, (31P),7李，11B~17哦，15N
核磁共振锁定	2H
FG 极性	双极性—
温度范围	-70～120℃
自动调谐	信件

*可观察核心可能会有一些变化。

新一代扩散探头是一种可以施加大磁场梯度、专门用于自扩散测量的探头。通过改进线圈周围的设计，与之前的模型相比，磁场梯度脉冲后的恢复时间显着缩短。采用新开发的50A双极磁场梯度电源，可施加20T/m（2000G/cm）的磁场梯度，10^-14　米²/s 量级的小扩散系数。非常适合测量固体电解质中的离子扩散。

固体电解质中锂离子的扩散测量

固体电解质中的锂离子⁷Li信号是T₂弛豫时间通常很短，使得不可能将磁场梯度脉冲充分地施加到横向磁化。另外，扩散系数较小，因此需要能够在短时间内施加大的磁场梯度脉冲，以因扩散而衰减回波信号。
图1显示了氧化物固体电解质LLTZO(D=21x10^-13m²/s @30°C)⁷显示Li的扩散测量回波信号衰减图。使用30A电源时，信号衰减仅略低于初始信号强度的40%，但使用50A电源时，信号衰减了近80%。通过使用50A电源，扩散系数的计算变得更加准确，也可以测量扩散系数小的体系的扩散。

示例：	LLTZO单晶
设备：	JNM-ECZ500R，扩散探头
测量方法：	7李受激回波 扩散时间 = 150ms 梯度脉冲长度 = 25ms 温度 = 30 °C

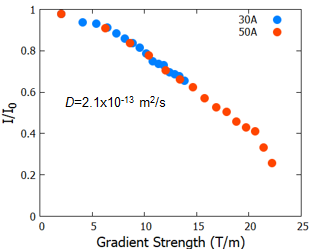

图。 1⁷单晶 LLTZO 的 Li 信号衰减图作为函数
使用 30A 和 50A 梯度电源的梯度强度。
