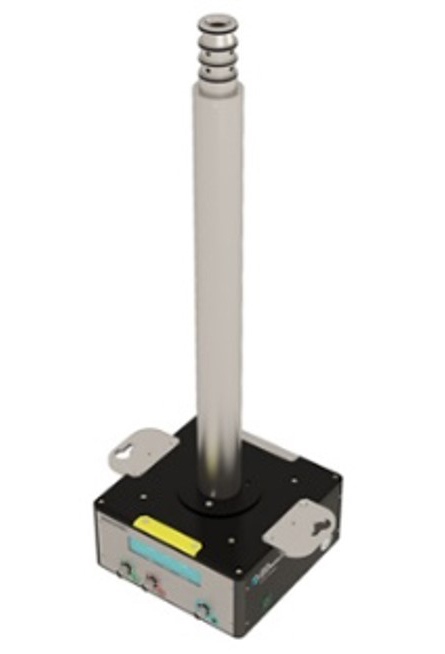

新一代扩散探头是一种可以施加大磁场梯度、专门用于自扩散测量的探头。通过改进线圈周围的设计，与之前的模型相比，磁场梯度脉冲后的恢复时间显着缩短。它非常适合分析小扩散系数的聚合物溶液、小旋磁比的核素以及固体电解质中的离子的动力学，近年来得到了积极的发展。

项目	规格
最大磁场梯度	1200G/cm@30A 2000G/cm@50A
样品管外径	5毫米
可观察的原子核	1H，19F, (31P),7李，11B〜17哦，15N
核磁共振锁定	2H
FG 极性	偶极子
温度范围	-70 ~ 120℃
自动调谐	信件

*可观察到的原子核可能会部分改变。

分析实例1：固体聚合物电解质的锂离子动力学分析

锂离子的扩散行为根据聚合物电解质的高阶结构而发生很大变化。扩散运动的均匀性可以通过扩散图的扩散时间 (Δ) 依赖性来研究。

测量方法：⁷李受激回波
样品：聚酮电解质（结晶、非晶）

非晶电解质

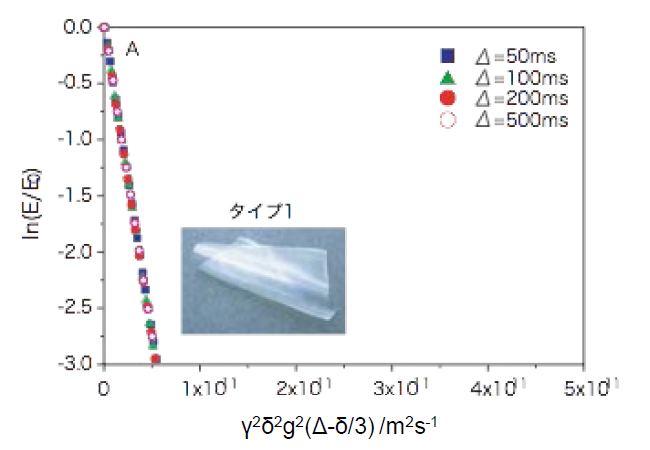

扩散图的扩散时间依赖性
无扩散时间依赖性
→ 一般扩散行为
自扩散系数(Δ=500ms)
D_李= 5.6 × 10^-11[米²/秒]

结晶电解质

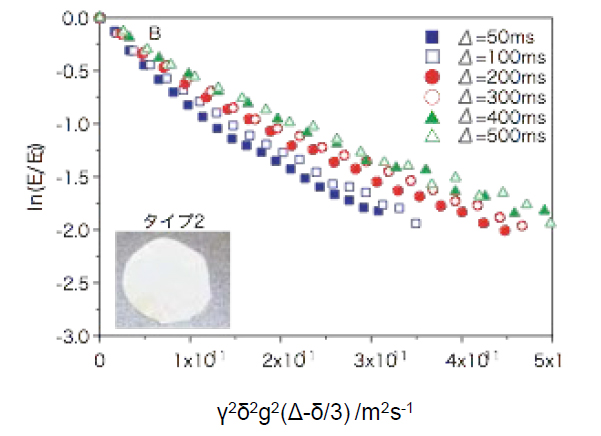

扩散图的扩散时间依赖性
扩散时间相关
→ 有限扩散
自扩散系数(Δ=500ms)
D_李= 0.4 × 10^-11[米²/秒]

Y。桥本、M Nayuki、N Horike 和 A Yoshino，日本电子新闻，第 40 卷
旭化成株式会社提供

分析实例②无机氧化物固体电解质的锂离子动力学分析

您还可以分析锂离子在扩散系数较小的无机固体电解质中的扩散行为。扩散运动的活化能可以根据扩散系数的温度依赖性来计算。

测量方法：⁷李受激回波
样品：LLTZO（单晶，粉末）

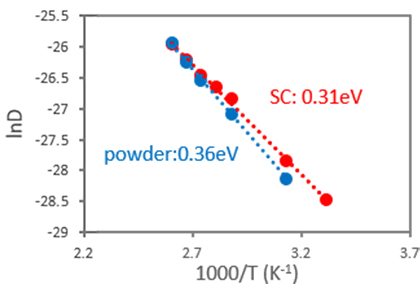

扩散图的温度依赖性

扩散运动的活化能
（扩散系数的阿伦尼乌斯图）

桑田直明博士 (NIMS) 提供
博士。秋元淳二 (AIST)
